Cadence Allegro飞线的隐藏关闭
在PCB设计过程中,一把布线的顺序是先走信号线,然后进行电源的处理、电源的分割,然而电源的飞线是非常多的,非常影响信号线的布线,所以刚开始会将电源的飞线进行隐藏,具体操作的步骤如下所示:
1. 点击执行菜单命令Logic-Identify DC Nets,如图1所示,定义电源的电压属性;
图1 定义电压属性示意图

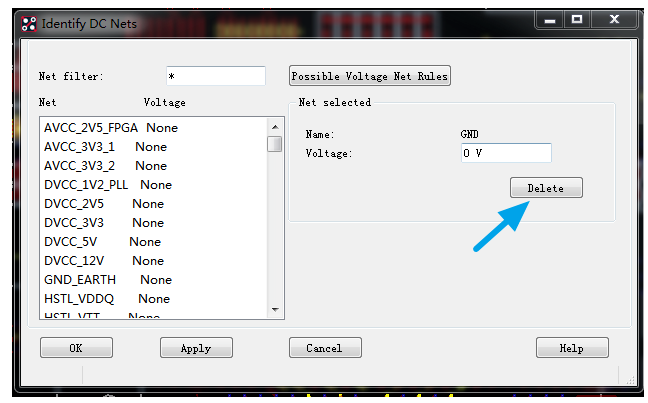

2. 进入电压设置界面,可以从网络列表选择网络,也可以是鼠标去PCB界面进行点击,如图2所示,我们选择到GND网络,目前是没有赋予电压值的,显示是None,在Voltage栏输入电压值为0,这样飞线就会收起来了;
图2 将电源飞线收起示意图

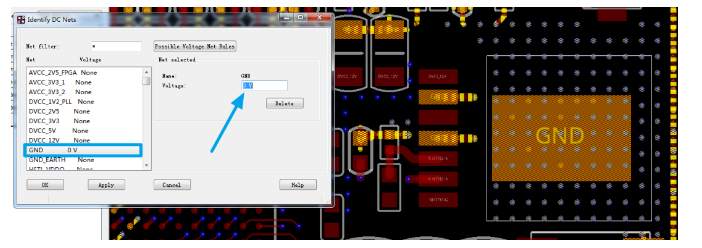

3. 如图3所示,将电压值指定好以后,点击Apply命令运用下,飞线就收起来,不会到处飞,方便对其它信号线的布线以及规划。其它电源的飞线,跟这个的处理方法是一致的,也是赋予电压值即可,是多少伏特的电压值就赋予多少电压值即可。
上述,就是在Allegro软件中,对电源飞线进行隐藏的方法解析,当信号线布完之后,需要显示电源的飞线,将之前的赋予的电压值进行删除即可。
图3 地网络飞线收起示意图
