如何在Cadence Allegro中加入汉字

 Cadence公司的Allegro软件是一款优秀的PCB设计软件，进入高密高阶板以后，很多手机设计公司都开始转向使用Allegro软件；但使用者一个很不满意的地方就是，Allegro软件无法支持中文，在PCB中不能像其他EDA软件一样随意添加中文字符。

      今天有学员来问公司老板要加入中文名称的公司信息，她不知道怎么去做，那么如何在Cadence Allegro中加入汉字呢？小编就在这里教下大家如何在Cadence Allegro中加入汉字。通用的做法是将中文字符做为LOGO图形样式的Symbol，然后放入到PCB中。

       1、第一步，首先在画图板里做出汉字，比如“仲秋快乐” ，如下图所示，仲秋临近，小编先在这里祝大家仲秋快乐，阖家幸福。

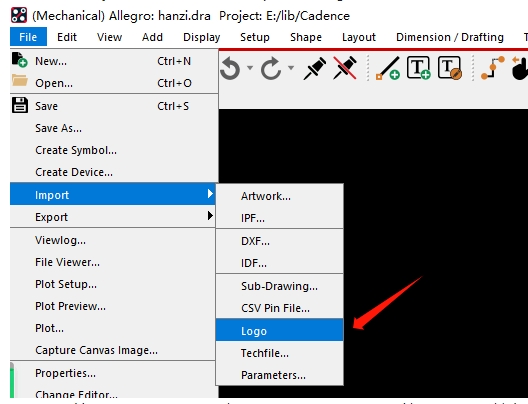

      2、第二步，将图片另存为bmp文件，打开Cadence Allegro，新建一个Mechanical Symbol,选择File > Import >Logo，如下图所示；

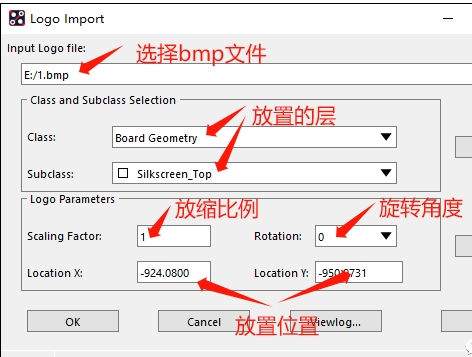

        3、第三步，选择bmp文件，设置放置层和放缩比例、旋转角度、放置位置等参数，如下图所示；

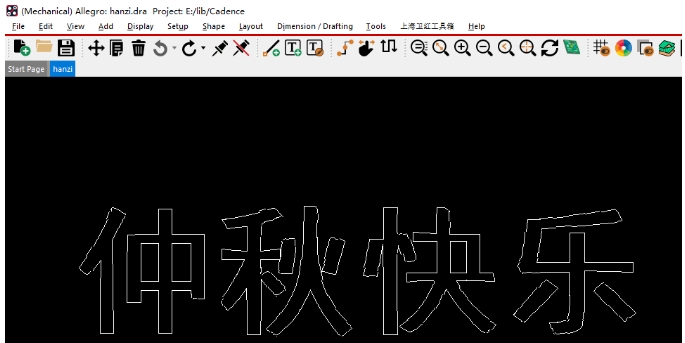

       4、第四步，选择Import,这样就导入到Symbol内了，如下图所示；

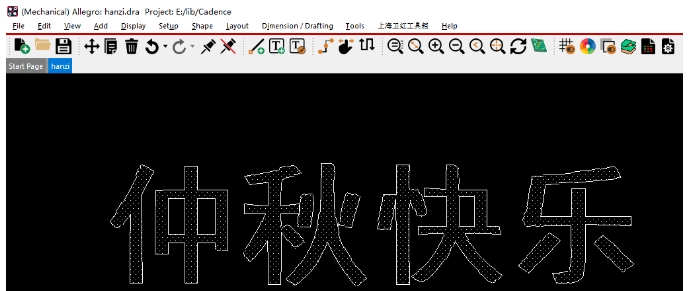

        5、第五步，将多段线变为Shape填充样式，如下图所示；

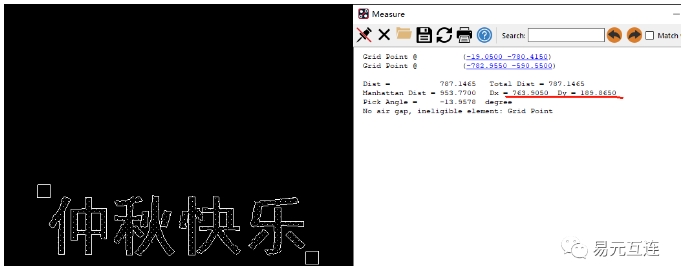

      6、第六步，测量下字符的尺寸，大小为763.9050x 189.8650mm，如下图所示；

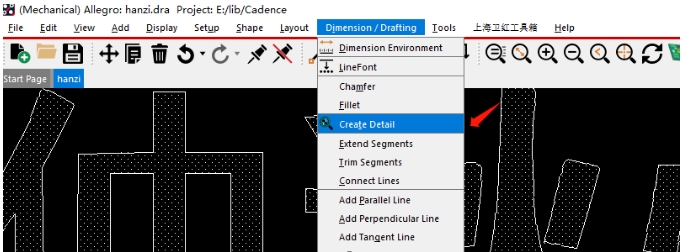

       7、第七步，这个尺寸太大了，需要将其缩小为7x2mm,大概要缩小为原来的1/100,选择Dimension Environment>Creat Detail，如下图所示；

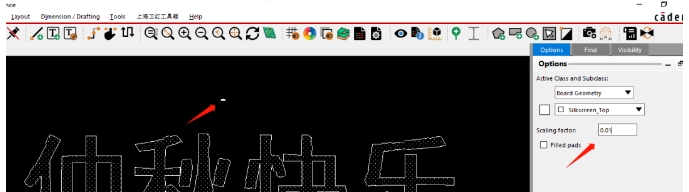

将缩放比例设置为0.01，就得到了放缩后的图形，如下图所示；

        8、第八步，删除原来大的图形保存后，将该Symbol调入到PCB中就可以了。
