MestReNova谱图处理简明教程

发布时间:2023-11-15 09:45:57人气:604

MestRenova的使用

(二维谱处理暂不做介绍)

与Nuts相比,其优势在于可以自动导出Word格式的化学位移和耦合常数,不必记住诸多操作命令,界面友好。不足之处在于放大缩小时拖动不是很方便。以下是从MestRenova直接导出的核磁数据,选择的是规范的JACS格式。

1H NMR (400 MHz, CDOD)8 8.09 (s,2H), 7.96- 7.88 (m,4H),7.66-7.58(m,2H), 7.48 (t, √= 7.7 Hz,4H), 7.02 (d,J=8.0 Hz,1H), 6.68 (d, √ =8.0 Hz, 1H), 5.77 (S,1H), 5.64 (s,2H), 4.56 (t,√=8.8 Hz, 2H), 4.18-4.06 (m, 1H), 3.573.53(m,2H),

3.22 (t, √ = 8.8 Hz, 2H),2.89-2.83 (m,2H), 2.74 (s,2H).

后面介绍的操作看起来比较多,实际常用的就是最后3个手动指令。具体需上机直接演示。

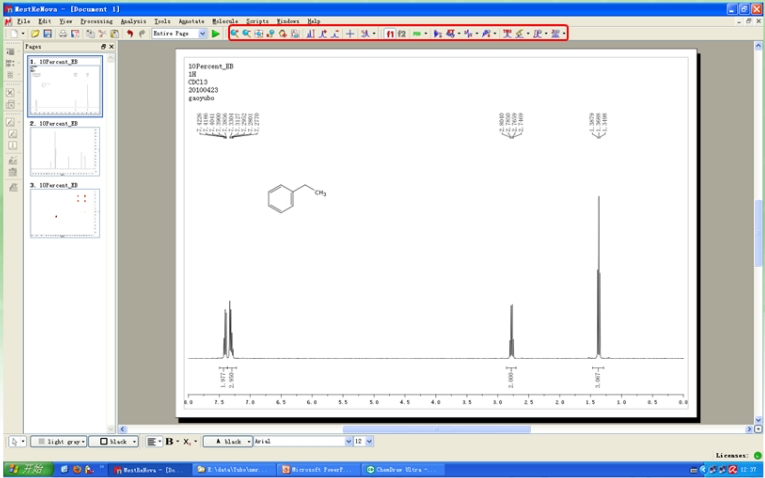

MestReNova是MestReC的升级版本,可自动识别和处理常见原始数据,包括Bruker,Varian等。MestReNova的界面如下(直接将fid文件拖入)

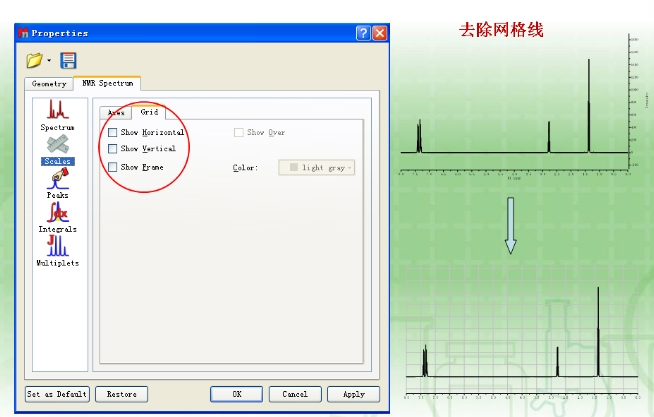

界面设置:设置标尺、积分值、化学位移值、耦合常数的字体大小,可以设定成默认。可以去除网格线,并设成默认。













标峰(常用操作):可以一个一个峰定标(Peak bypeak),也可以整个范围进行定标(Manual Threshold),中间红线以上显示定标值。

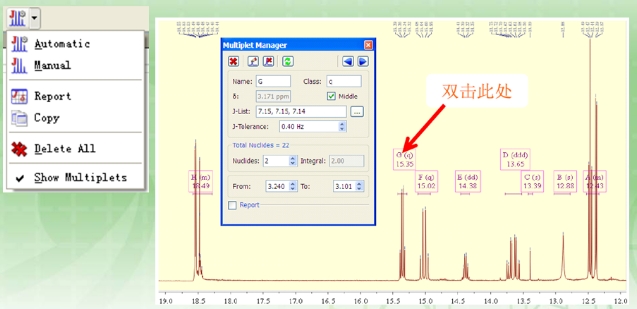

多重峰分析(常用操作):积分和定标完成后,进行自动多重峰分析,然后点击Report,可以直接导出核磁数据,选择保存的格式,通常我们选择JACS格式为常用格式。处理完成后,可以直接保存成PDF格式的图谱。
