Mestrenova核磁碳谱分析处理一维核磁共振谱图

发布时间：2023-11-15 10:45:19人气：1709

Mestrenova核磁碳谱分析处理：一维核磁共振谱图

1、单击Mnova图标运行Mnova。

2、进入'File/Open'菜单，或使用键盘快捷键(Cmd+OinMac)，或单击工具栏的'Open'按钮。

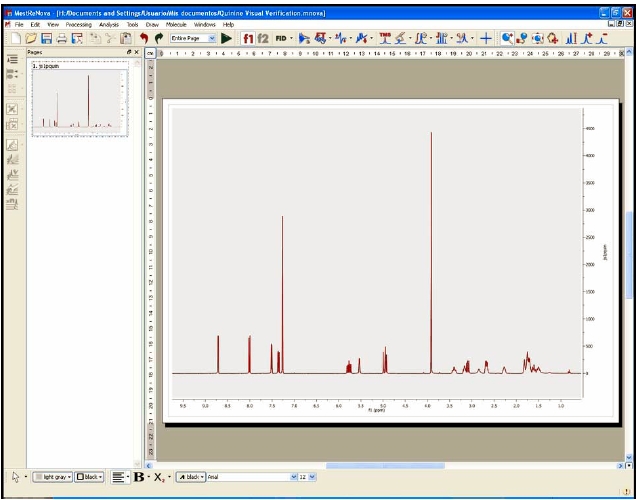

3、找到您磁盘上需要处理的实验数据，打开实验数据文件夹，打开名为fid的文件。Mnova界面上将会出现在谱仪上已经经过初步处理的谱图。

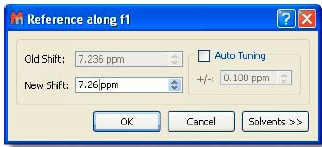

4、标定化学位移。单击工具栏的'Reference'按钮，选择要用来定标的峰。


5、调整相位和基线。单击工具栏的'PhaseCorrection'按钮和'BaselineCorrection'

按钮。

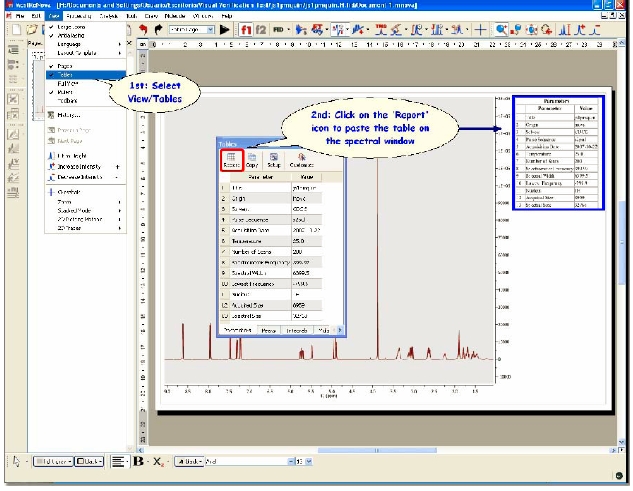

6、粘贴参数表格在谱图上。在菜单栏上按以下操作：View/Tables/Parameters。出现对话框之后，单击'Report'按钮：


注：如无特别需要，此步骤可以不做。

建议在谱图上手动添加样品编号，其操作方法是通过菜单操作Annotate/Text，或按键盘T键，在谱图的某一位置手动添加一个文本框，加入样品编号。

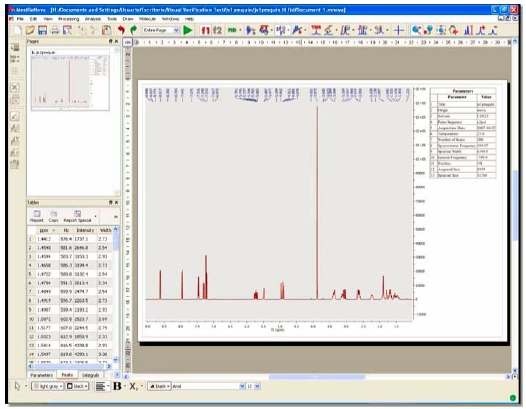

7、标注各峰化学位移。单击工具栏的'PeakPicking'按钮，自动标注各峰化学位移。

译者补充：如果您认为自动标注标出的峰太多或太少，可以选择手动标注，其操作方法是：

单击工具栏的'PeakPicking'按钮右边的小箭头，在其中选择manual，这样便可以能过鼠标选择区域进行标注。

Peak Picking工具栏.png

8、积分。单击工具栏的'Integration'按钮，谱图将会被自动积分。积分数值显示在

各峰的下面。详细的各峰区域和积分值列表可以通过菜单操作：View/Tables/Integrals将其显示出来。单击'Report'按钮可将其粘贴到谱图上。

注：如无特别需要，将各峰区域和积分值列表粘贴到谱图上的步骤可以不做。

补充：如果认为自动积分可能会不准确，可以选择手动积分，其操作方法是：单击工具栏的'Integration'按钮右边的小箭头，在其中选择manual，这样便可以能过鼠标选择区域进行积分。

9、您可以通过单击工具栏的'MultipletAnalysis'按钮自动进行多重峰分析。

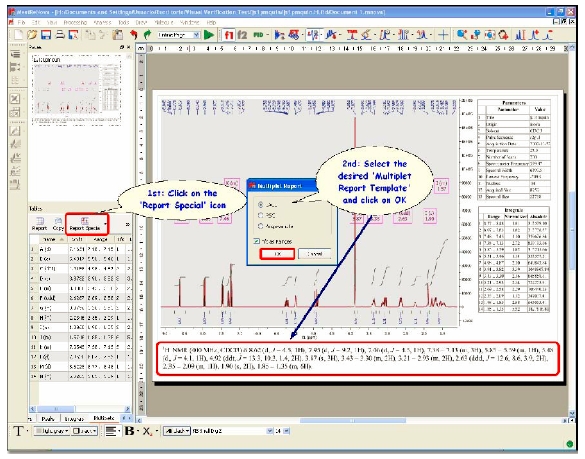

10、您可以输出各种格式的多重峰自动分析结果。单击工具栏的'MultipletAnalysis'按钮右边的小箭头，在其中选择'Report'，出现一个对话框，您可以选择您所需要的模板

(JACS,RoyalSocietyofChemistryandAngewandte)。

11、您可以通过单击工具栏的'MultipletAnalysis'按钮右边的小箭头，在其中选择

'copy'，将多重峰自动分析结果复制到剪贴板，粘贴到别的文档中去。

12、您也可以很容易的从别的软件中(如Chemdraw,IsisDraworChemsketch)将化学式粘贴到Mnova的谱图上来。
