核磁数据处理步骤及顺序:
1)去掉图形中的网格,调整坐标轴;
2)寻找溶剂峰,峰位校正;
3)峰形校准,峰的对称性,相位校正等;
4)寻找特征官能团的化学位移和氢个数,定位基准;
5)根据产物结构,积分求得其他官能团上氢个数,注意活泼氢,对称氢峰形及积分面积;
6)标注峰位移,注意峰裂分个数,计算耦合常数和软件导出数值比对(软件会自动计算,但要清楚耦合常数是如何算出的,防止出错);
7)调整谱图线条颜色粗细,调整积分数值字体,调整位移标注字体和位置;
8)生成核磁报告,利用ChemBioOffice,溶剂峰位移,核磁工具书等资料进行化学位移归属。
9)将化学结构式画出,标出化学位移,与核磁图谱放在一起做成标准图谱。
具体操作过程详见以下PPT降解:
核磁数据中用软件打开处理的数据一般没有后缀,名称为fid。
MestReNova-NMR解谱软件
基本介绍
解谱
图谱及文字格式设置
生成图谱数据报告
其他功能
![基本介绍-文件导入.png](/static/upload/image/20231117/1700188004887860.png)
核磁数据中用软件打开处理的数据一般没有后缀,名称为fid。

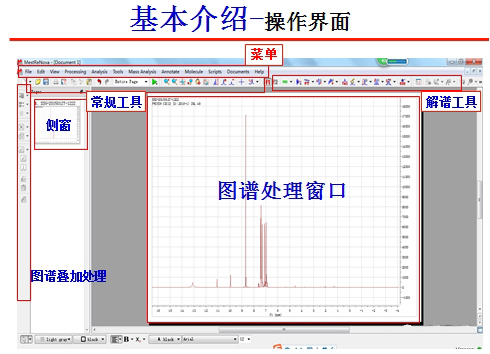

![基本介绍-操作界面.png](/static/upload/image/20231117/1700188184166772.png)

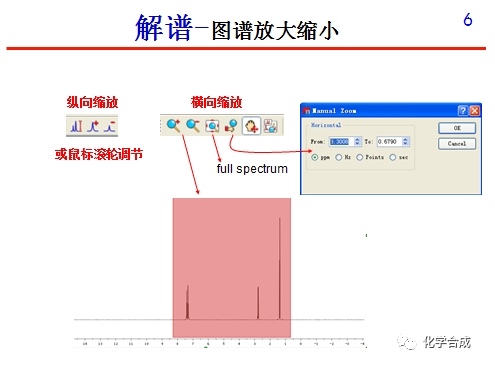

![解谱-图谱放大缩小.png](/static/upload/image/20231117/1700188316585257.png)

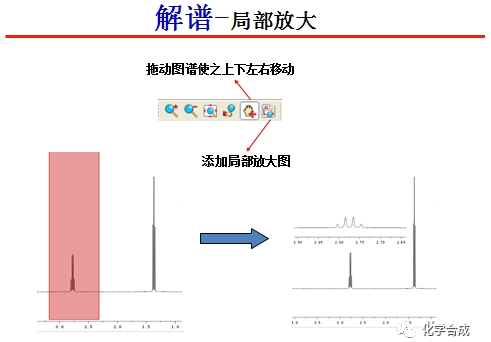

![解谱-局部放大.png](/static/upload/image/20231117/1700188346523197.png)

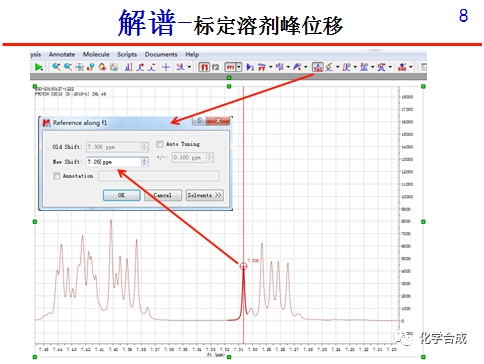

![解谱-标定溶剂峰位移.png](/static/upload/image/20231117/1700188370154505.png)

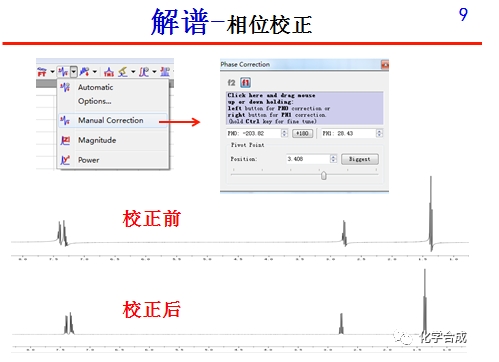

![解谱-相位校正.png](/static/upload/image/20231117/1700188406117675.png)
![解谱-基线校正.png](/static/upload/image/20231117/1700188425640593.png)

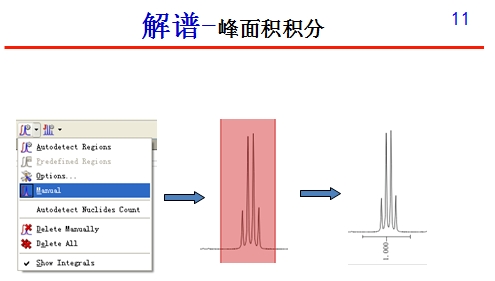

![解谱-峰面积积分.png](/static/upload/image/20231117/1700188443840833.png)

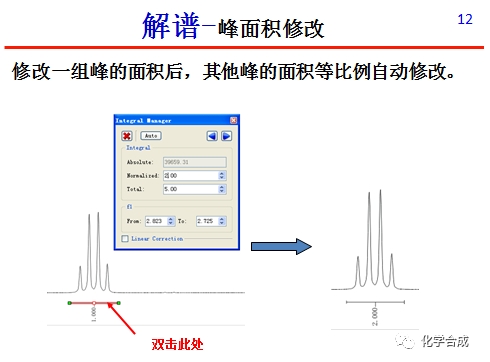

![解谱-峰面积修改.png](/static/upload/image/20231117/1700188462109316.png)

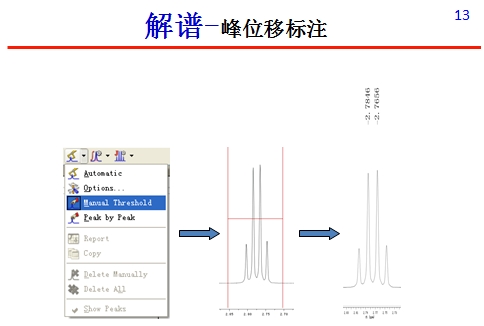

![解谱-峰位移标注.png](/static/upload/image/20231117/1700188480117439.png)
![格式设置.png](/static/upload/image/20231117/1700188499824207.png)
![格式设置-图谱去标题.png](/static/upload/image/20231117/1700188517196077.png)

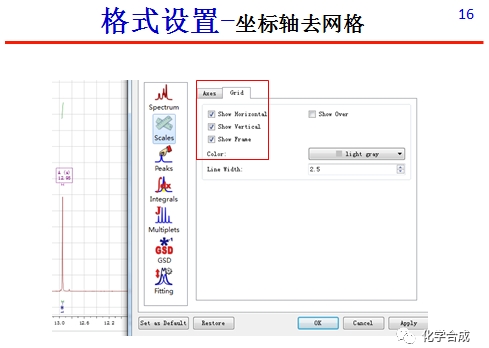

![格式设置-坐标轴去网络.png](/static/upload/image/20231117/1700188532736658.png)

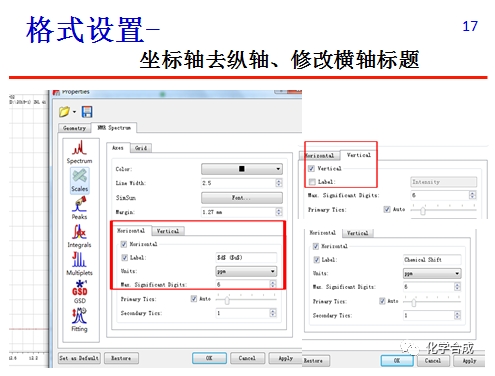

![格式设置-坐标轴去纵轴、修改横轴标题.png](/static/upload/image/20231117/1700188554123164.png)
![格式设置-修改横轴数值格式.png](/static/upload/image/20231117/1700188588743943.png)

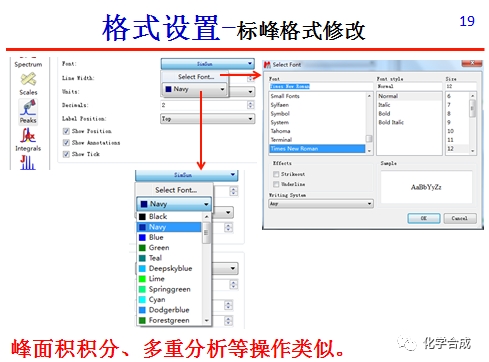

![格式设置-标峰格式修改.png](/static/upload/image/20231117/1700188617467788.png)
![生成图谱数据报告.png](/static/upload/image/20231117/1700188692956075.png)
![完整图谱.png](/static/upload/image/20231117/1700188712156266.png)

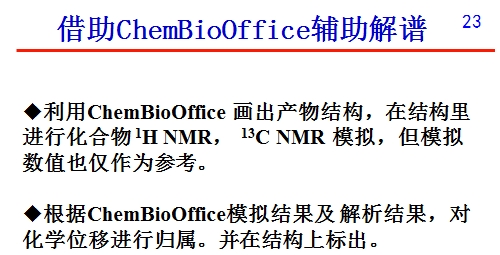

![借助ChemBioOffice.png](/static/upload/image/20231117/1700188742899611.png)
软件其他功能
ICNMR解谱,不积分,只标出峰位移,多重分析生成报告即可。软件可以进行化合物HNMR,IC NMR模拟,但模拟数值也仅作为参考。核磁滴定多图谱综合分析、杂质峰的去除,二维谱图的分析等功能,有兴趣再深入学习。
