二维核磁简介-J分解谱

发布时间:2023-11-17 11:00:45人气:172

 二维核磁简介(J分解谱)

之前我们有介绍过核磁氢谱,碳谱等,对核磁来说还有有个大家族,二维核磁,它的功能更加强大,在对未知物质结构的解析上非常实用,今天我们先介绍其中一种,J分解谱。

01  什么是二维核磁

我们不介绍太多深刻的原理,简单的来说就是把原本的核磁信号,在二维平面上展开,通过这样一个技术,我们不但可以看到之前一维时候看不到的信息,还能通过它研究不同谱之间的联系。

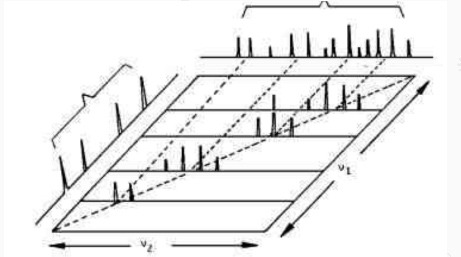

如下图是最直观的的感受,这是一个立体演示的二维核磁的示意图


二维核磁示意图

是不是发现我们只看左边,或者只看上面的核磁谱图,其实是都不能完全代表物质的结构信息,会漏掉很多,因此需要用二维核磁来表达。

为了简化上面的图,以及方便分析,通常我们使用等高线图,也就是从上方看这个图的方式来进行简化。如下图

02  J分解谱

二维谱有很多种,下面我们先介绍其中一种:J分解谱

J分解谱其实算是一维核磁的一种延续,在之前解谱的说明中,我们有说过,核磁解析,如核磁氢谱的解析,是会根据出峰的多重性进行结构分析,例如3重峰,4重峰等等,如果这些峰有重叠导致很复杂怎么办?这个时候就是J分解谱的作用,如下图所示:


实际上就是将一维谱上的多重峰,在下方在设置的一个纵向的维度,通过出峰的点的个数,来说明这个位置出了几重峰,即使有重叠也可以很好的分开。

如果说上图只是一个简单的结构,看着其实只是用一维的谱一样可以分析,下面我们举一个复杂的例子:


对于这样一个核磁谱图,如果不用J分解谱,是不是难以下手?但是在J分解谱上就可以对每一个峰清清楚楚的知道有多少重,从而进行物质结构的分析。

二维核磁是一个十分强大的物质结构解析工具,除了J分解谱,还有相关谱大家族,这个家族就很大了,之后我们再一一介绍。
