很多的用户朋友在使用ChemDraw化学绘图工具绘制化学结构式的时候不仅会绘制单个结构,有时候还会遇到绘制多个结构式。这个时候为了让我们的图形整体看起来美观,我们需要对其所有的结构式。让我们的绘制效果更加好,本文具体介绍用ChemDraw对齐所有行和列的教程。
一、ChemDraw 中对齐所有行
在讲解具体的操作步骤之前,有必要先介绍一下专门用于对齐化学结构命令——Align(对齐),位于Object菜单下面。Align中包含6个子命令,包括:Left edges(左边缘对齐)、L/R centers(左右中间对齐)、Right edges(右边缘对齐)、Top edges(上对齐)、T/B centers(上下中间对齐)、Bottom edges(下对齐),左右对应的是行对齐,上下对应的是列对齐。
行对齐第一步:在ChemDraw化学工具的绘制区域画好需要对齐的ChemDraw结构式,然后从左侧的主要菜单栏中单击“选择工具”选中所有结构式;

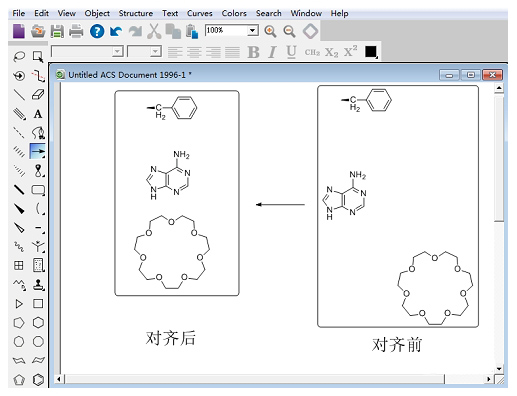

行对齐第一步:单击Object菜单选择Align命令并选择需要的左右对齐方法,左对齐右对齐或者中间对齐,左对齐前后的效果如下:
一次性对齐行
温馨提示:如果两个结构式对齐后出现重叠只需要移动下某一个结构式即可。
二、ChemDraw对齐所有列
ChemDraw对齐行或者对齐列并没有什么特别大的区别,最明显的操作步骤就是在选择Align命令时,如果是列对齐要选择上对齐、下对齐或者中间对齐。
以上就是用ChemDraw对齐所有行和列的教程。
