Zemax软件的简单介绍

一、光学自动设计软件介绍

Zemax一功能：实现光学系统建模，光线追迹计算、像差分析、优化、公差分析等诸多功能。

应用领域：照相排版、光学计量、显微镜、望远镜、夜视仪、光纤耦合、激光聚焦、干涉仪和Led等。

Zemax采用的坐标和符号规则:右手坐标系一光轴为z轴，X车由正方向指向显示器以里，丫轴垂直向上。

符号规则：Thickness：沿2方向从左向右为正，反之为负。

Rayangle：从光轴开始逆时针为正，反之为负。

Radius（曲率半径）：曲率中心在面的顶点的右边，则为正；反之为负。

Zemax:三种光线追迹模式：

序列模式：以surface光学面为对象来构建光学系统模型、每一表面的位置由它相对于前一表面的坐标来确定。光线从物平面开始，按照先后顺序进行追迹、每个平面只计算一次。（用于成像系统设计，照相系统，望远系统等）。

非序列模式：适用于复杂的棱镜系统，在考虑散射和杂散光的情况下，也不能采用序列光线追迹。（更接近实际情况）

混合模式：在一些较为复杂的光学系统中，可以采用混合系列和非序列光线追迹（在序列光学表面插入任意形状、方向的非序列组件进行结合，共同形成一个系统结构）。

二、Zemax软件功能

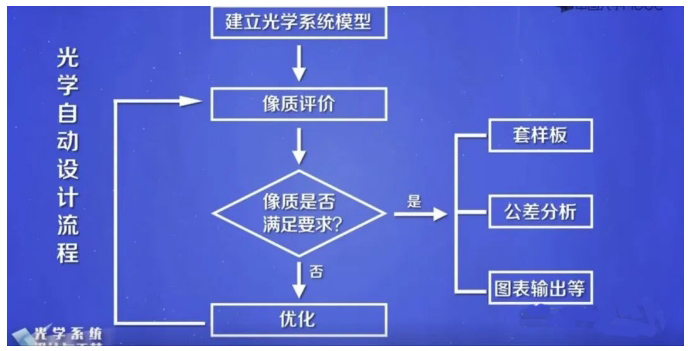

1、光学设计流程：

2、Zemax用户界面：

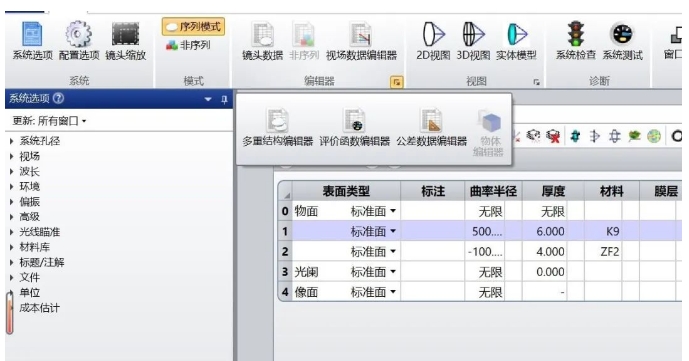

主窗口、编辑窗口：①镜头数据编辑窗口②评价函数编辑器、③多重结构编辑器、④公差数据编辑器、⑤附加数据编辑器、⑥非序列组件编辑器。图形窗口、文本窗口、对话框。

3、Zemax功能：

光学系统建模、光线追迹设计、像差分析、自动优化、公差分析。

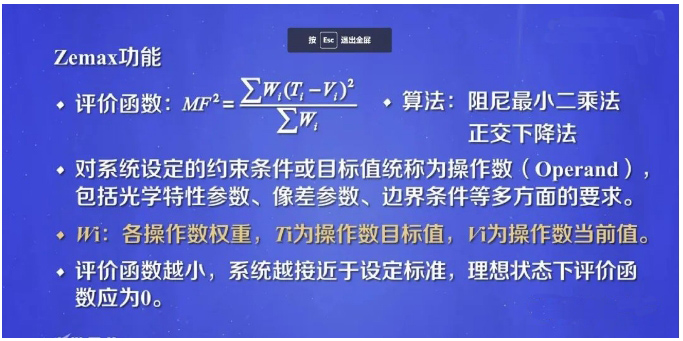

自动优化：对一个合理的光学系统进行优化，自动改变光学系统的曲率、厚度、二次曲面系数等数据。最后通过构造评价函数来判断系统是否满足目标。
