UltraEdit如何制作SPS文件



如何根据实际测量坐标制作SPS文件？

（最近SPS文件做的有点多，今天又没解决啥问题，记录一下给以后七十岁的我看）

因为涉及数据列比较多，UltraEdit软件是个完美的选择。

相关说明：

1、SPS软件包括接收点（检波点）文件（.r）、激发点（炮点）文件（.s）和关系文件（.x）

2、SPS文件格式参考：

https://wenku.baidu.com/view/8eb06f8ad0d233d4b14e6922.html

（1）点文件（接收点、激发点）

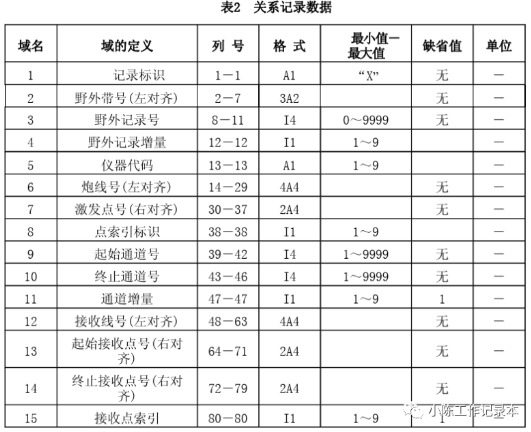

（2）关系文件

过程：

一个简单的例子，接收点距2m，从第一个检波点开始激发，激发点距4m，完整排列160m，即81道对称接收。测线长度746m，桩号范围1000-1746，一共374个接收点，187个激发点。

step1：测量数据检查

测量数据包括所有物理点的X,Y坐标和高程Z。

利用EXCEL散点图检查测量坐标，高程。

注意：

测量坐标东坐标和北坐标与SPS中的坐标正好相反，不用在意坐标的名称，只需要关注坐标的位数。

一般地震勘探中，东坐标/X是6位整数，北坐标/Y是7位整数。

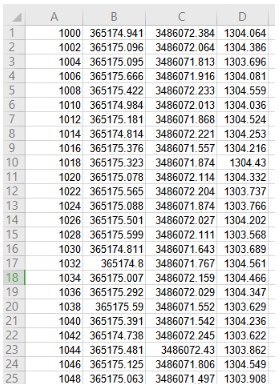

原始测量数据局部显示如下（坐标是随机生成的）：

step2：接收点数据、激发点数据和关系数据整理

（1）接收点数据

在这个例子中，测量的所有点都是接收点。一般测量数据精度为小数点后3位，但是SPS文件中，X最多9位，Y最多10位，Z最多6位。

因此，X,Y最多保留小数点后2位，若Z<1000，最多可以保留小数点后2位，若Z>=1000，只能保留1小数点后位。

因此，接收点数据局部显示如下：

（2）激发点数据

在这个例子中，从第一个检波点开始激发，激发点距为4m，需从接收点数据中隔行提取激发点数据。

在数据后空列重复填充1,2，然后筛选该列为1的数据。

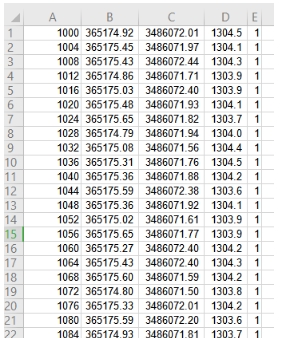

激发点数据局部显示如下：

（3）关系数据

关系数据反映接收点与激发点的关系。

在这个例子中，从第一个检波点开始激发，激发点距为4m，完整排列160m，即81道对称接收。

第1个激发点为1000，接收点范围为1000-1080，一共41道，后半个排列接收；

第2个激发点为1004，接收点范围为1000-1084，一共43道，除后半个排列接收外，前半个排列有2道接收；

第3个激发点为1008，接收点范围为1000-1088，一共45道，除后半个排列接收外，前半个排列有4道接收；

···

···

···

第21个激发点1080，接收点范围为1000-1160，一共81道，为全排列接收；

第22个激发点1084，接收点范围为1004-1164，一共81道，为全排列接收；

···

···

···

第167个激发点1664，接收点范围为1584-1744，一共81道，为全排列接收；

第168个激发点1668，接收点范围为1588-1746，一共81道，为全排列接收；

（桩号最大为1746，后面接收点数开始减少）

···

···

···

最后一个激发点1744，接收点范围为1584-1746，一共42道；

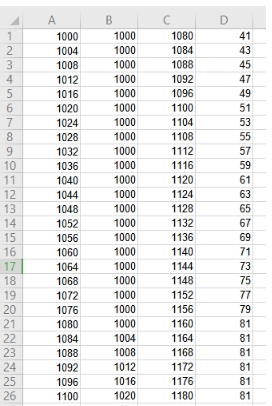

关系数据局部显示如下：

所有数据另存为文本格式。

step3：SPS文件制作

（1）接收点文件（.r）

利用UltraEdit软件，打开文本格式的接收点文件，单击选择列模式。

单击起点位置，按住shift再单击第一列终点位置。示意图如下：

再新建一个文件，将第一列数据复制到新文件中；

单击编辑->选择范围，选择行、列范围（如下图），将复制的1改为R；

根据以上操作，按前文说明SPS点文件格式内容填充新文件，

包括了域名1,2,3,4,5,6,8,11,12,13

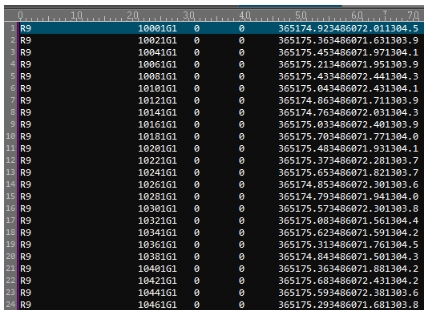

.r文件局部显示如下：

（2）激发点文件（.s）

同理，按前文说明SPS点文件格式内容填充激发点文件，

包括了域名1,2,3,4,5,6,8,11,12,13

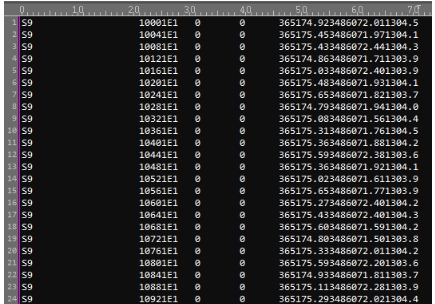

.s文件局部显示如下：

（3）关系文件（.x）

同理，按前文说明SPS点文件格式内容填充关系文件，

包括了域名1,3,4,6,7,8,9,10,11,12,13,14,15

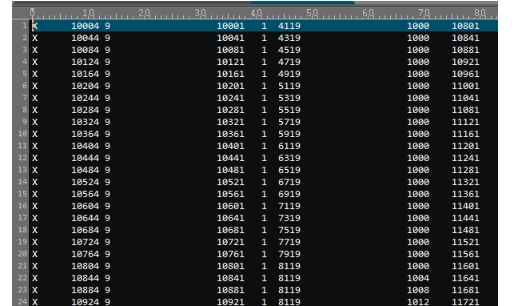

.x文件局部显示如下：
