MestReNova-快捷键和使用,图谱美化教程

发布时间:2024-02-23 10:50:41人气:1092

MestReNova是一款强力的核磁数据处理工具,新版本采用了全新的UI界面,增加了多个实用新功能,包括NMR,MS,NMRPredict,屏幕,数据库,结构解析。是合成人员,科研工作者的利器,MestReNova算是核磁处理最好用,最全面的工具。

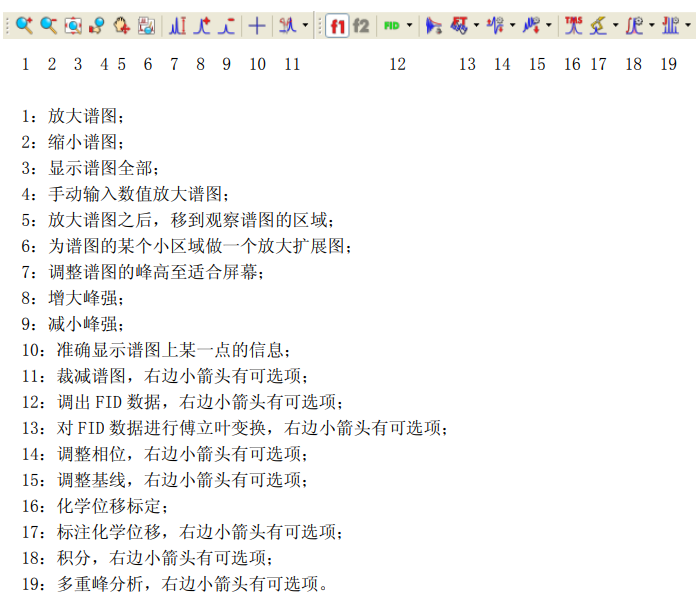

快捷键

按键用途
Z

放大页面一次‘Z’: 水平放大; 两次‘Z’: 垂直放大 三次‘Z’: 区域放

SHIFT+Z激活缩小模式,按键次数功能同上
F还原页面

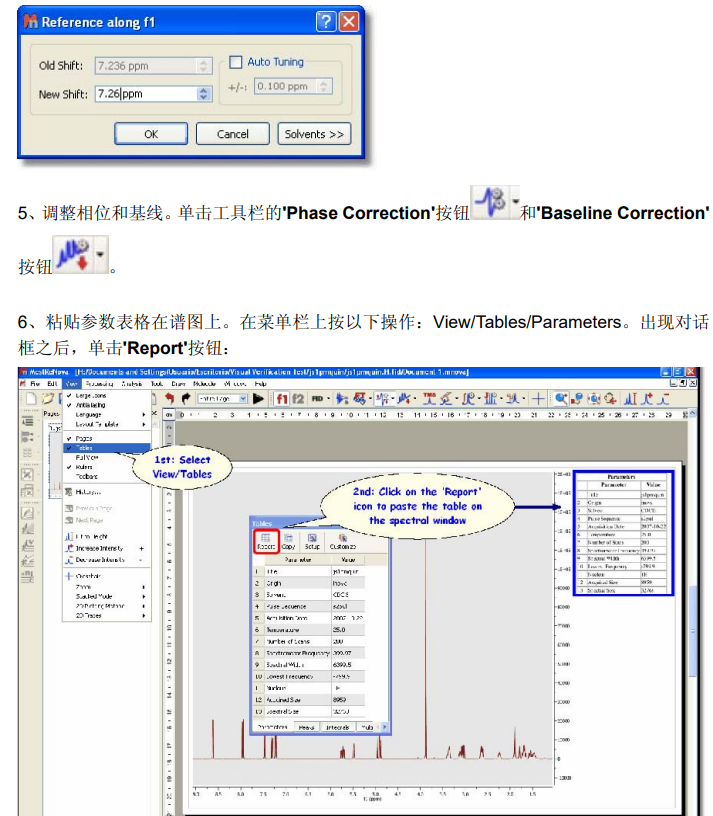

L参考

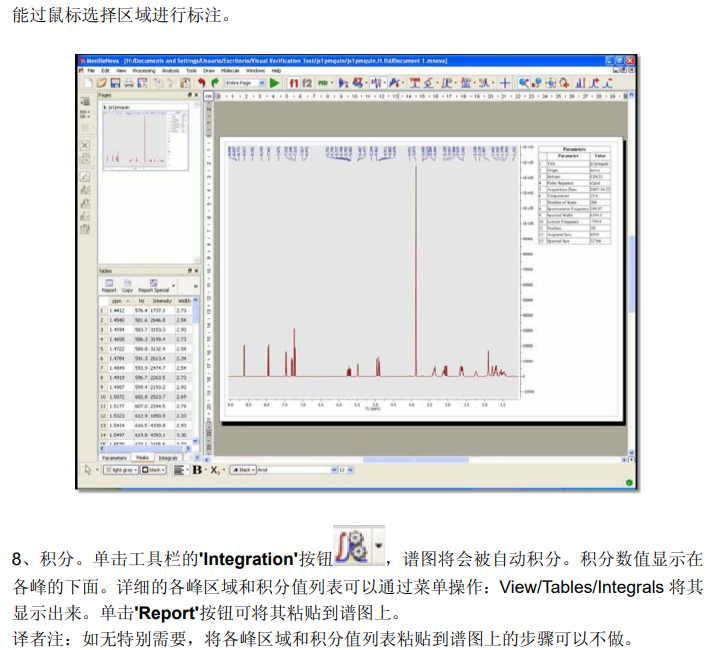

I积分
K

+/-
增大/减小峰强
P激活平移模式 一次‘P’: 普通平移; 两次‘P’: 水平平移 三次‘P’: 垂直平移
ESC取消工具栏选择
H

调整谱图的峰高至适合屏幕

E为谱图的某个小区域做一个放大扩展图


使用方法和流程

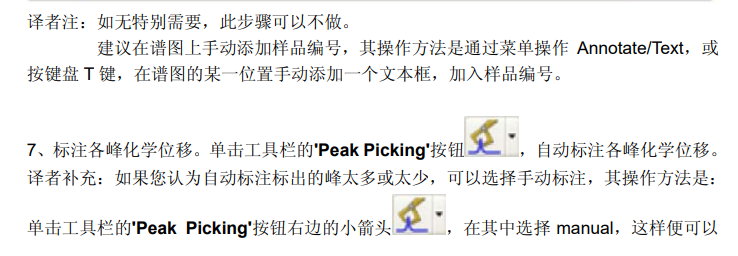

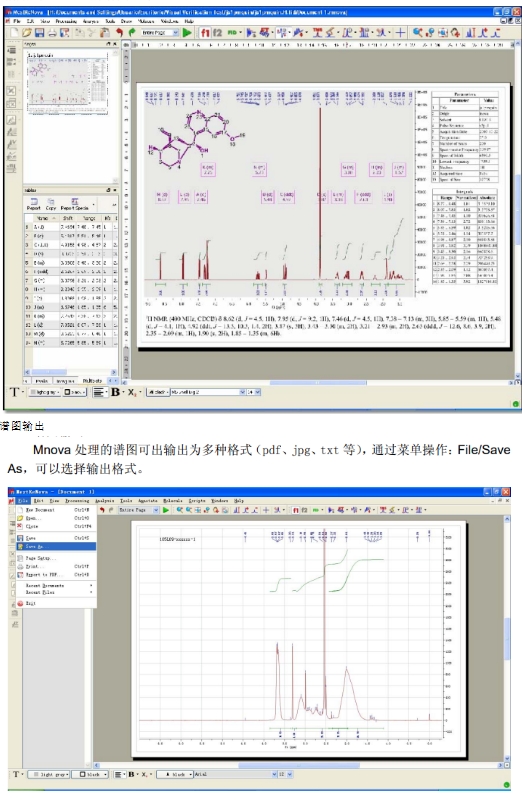

导入图谱——自动基线校正——自动相位校正——查找溶剂型及其化学位移——定标——用手动设置阈值和逐个标峰进行标定——自动多重峰分析——归一化——图形美化——导出








图谱美化

右键点击属性(Properties)选项,弹出属性窗口,

1)Genera(一般)


背景:颜色——黑色


透明度——0%


取消勾选Title,不显示标题


Title中可设置字体,格式,位置,对齐方式和偏移

2)Grid(网格)

取消勾选Show Horizontal,Show Vertical,不显示横纵表格。

取消勾选Show Frame,不显示边框


取消勾线Show Baseline,不显示基线


当勾选Show Over时,可以设置显示线条的颜色和宽度。


 3)1D(一维谱图显示)

设置谱线样式——线,颜色——栗色,线宽(电脑显示建议5,打印建议黑色1.0)


 4)Scales(比率)

可以设置横纵坐标的颜色——黑色,线宽——5,字体——Arial或者Times New Roman,B,10号,谱图距离横坐标的距离——0。

一维谱图一般不显示纵坐标。

横纵坐标可以设置标签,单位——ppm,最大小数位——6,初级尺寸——自动,中级尺寸——1,位置——底部。


  5)Peaks(标峰)

可以设置线的宽度——5,颜色(取消勾选Use Curve Color)——深蓝色,字体的样式——Arial,B,10号,数字单位——ppm,小数——2,标记的位置——Peak Groups(峰(拥簇))

在Visibility中Visible的下拉菜单中勾选Compound和Solvent(仅显示化合物和溶剂的化学位移)


6)Integrals(积分)

7)Multiplets(多重峰分析)

可以设置矩形框字体样式,背景,线宽,标签,小数点位数,积分地方距离横坐标距离,(勾选J’s Tree(偶合树)会显示明显裂分信号的偶合方式)。

Integrals

设置下方积分值处的颜色——深绿,线宽——5,字体——a,B,10号,navy深蓝色,小数位数——2,显示位置——线段上,显示方式——垂直,Range中的Margin处可设置积分值距离基线的距离——3%。

设置上分积线的位置——25%,最大高度——40%。


点击左下角Set  as Default,设置成默认。
