Ansys Zemax 2024 R1 部分新功能介绍

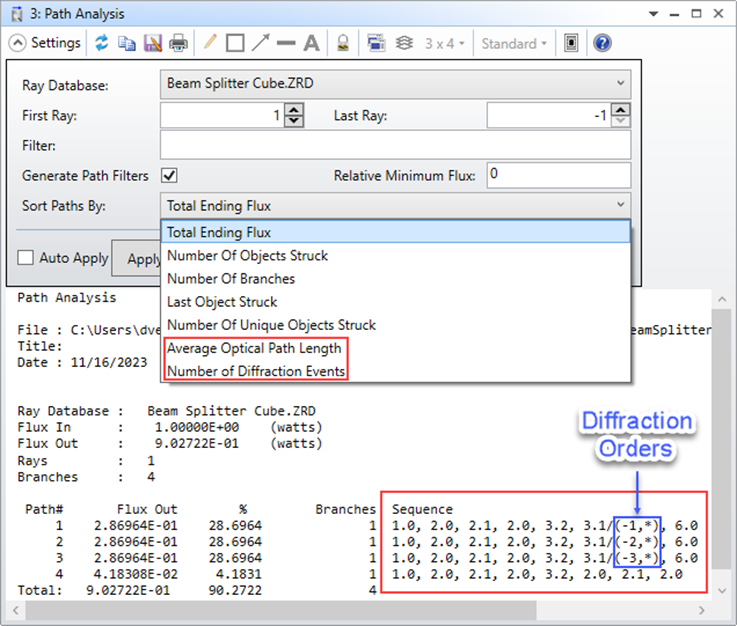

一、Zemax 光线数据文件 (ZRD) 功能提升

运行 NSC 光线追迹时生成的 Zemax 光线数据文件 (ZRD) 经过改进，包含了新的光线片段特性。ZRD 文件现在将包括全内反射 (TIR) 的标识、以镜头单位为单位的光程长度 (OPL)、以波数为单位的OPL和衍射级次信息。可以使用新的光线过滤字符串 X_TIR、X_DIFF 和 X_NDIF 来追迹和过滤这些特性，这些过滤将分别过滤特定物体或表面处的 TIR 事件、特定物体或表面的衍射事件以及衍射事件的总数。

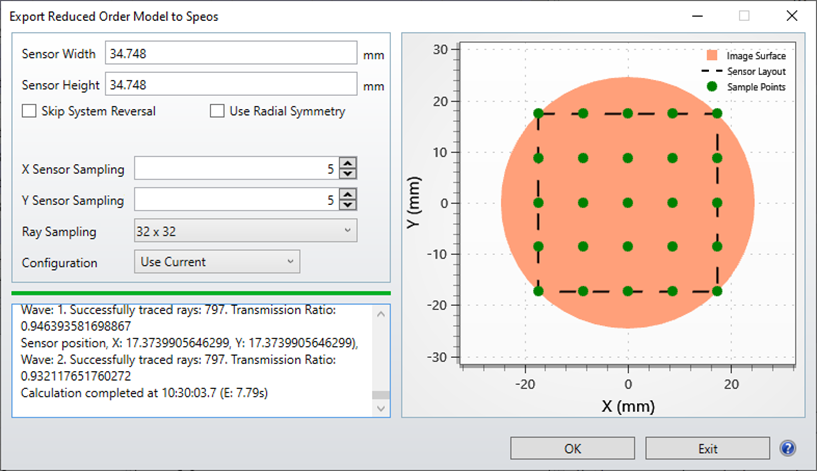

二、导出降阶模型至Speos 功能提升

此工具现在支持新启用的 2D 传感器和光线网格采样的非对称透镜文件。2D 传感器采样提高了非对称系统的精度，因为它考虑了非对称的视场行为。径向采样则对于旋转对称系统更有效。标准化的光线网格采样还提高了速度，并使准确的光线数据能够被包括在 ROM 中。

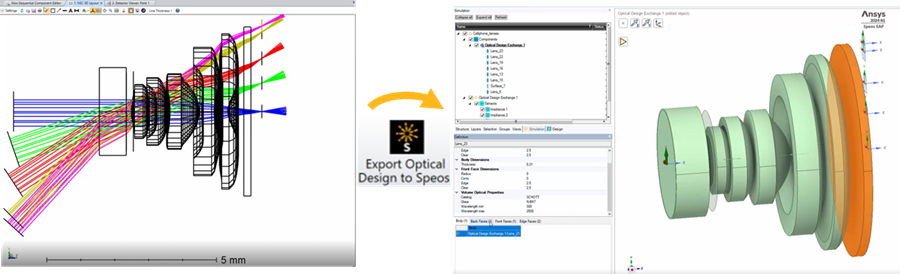

三、导出光学设计至 Speos

新的“将光学设计导出至 Speos”工具支持将 OpticStudio 透镜设计中的几何实体和光学参数导出到 .odx 文件中，该文件可以直接导入到 Ansys Speos 中。该工具实现了 OpticStudio 中元件级设计和性能分析与 Speos 中系统级杂散光分析之间的简化工作流程。

为了确保 OpticStudio 和 Speos 模型之间的高几何逼真度，导入 Speos 的数据保留了有关光学几何体的所有参数信息。支持包含标准面与非球面折射物体或者表面的序列模式以及非序列模式模型，其中还包括材料数据和膜层性能等参数。

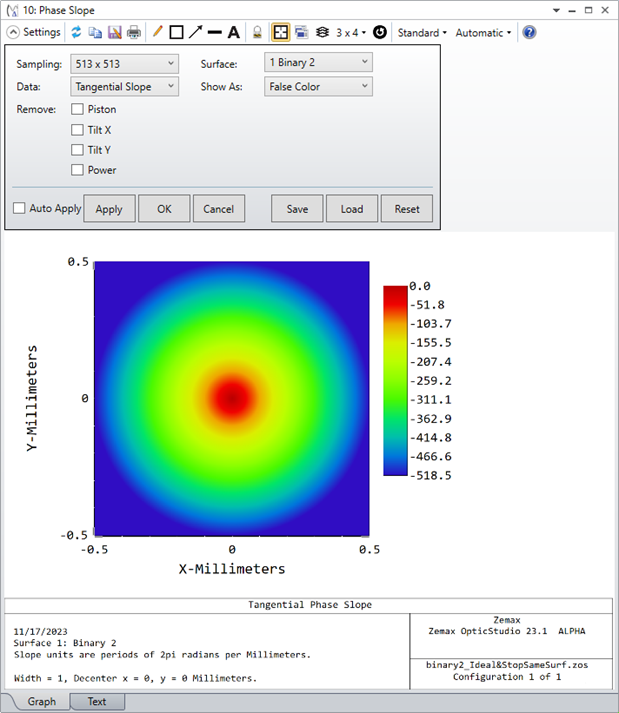

四、相位斜率图与相位斜率控制操作数

相位斜率面分析功能以二维彩色和三维曲面图的形式显示相位面的范围。它与偏心孔径兼容，并使用统一的 X-Y 点网格来提取显示的相位斜率值。

五、衍射模型：结合ZOS 与 Lumerical 用于直接建模超透镜的 DLL

一个新的 DLL 可以在 OpticStudio 中对大尺寸超透镜元件进行建模。要使用此DLL，用户必须首先从 Ansys Lumerical 模拟并生成超透镜数据，然后通过此 DLL 将数据读取到 OpticStudio 中。输入是一对文件扩展名为 .pmap 和 .aph 的文件，或者是一个扩展名为 .h5 的单个文件。

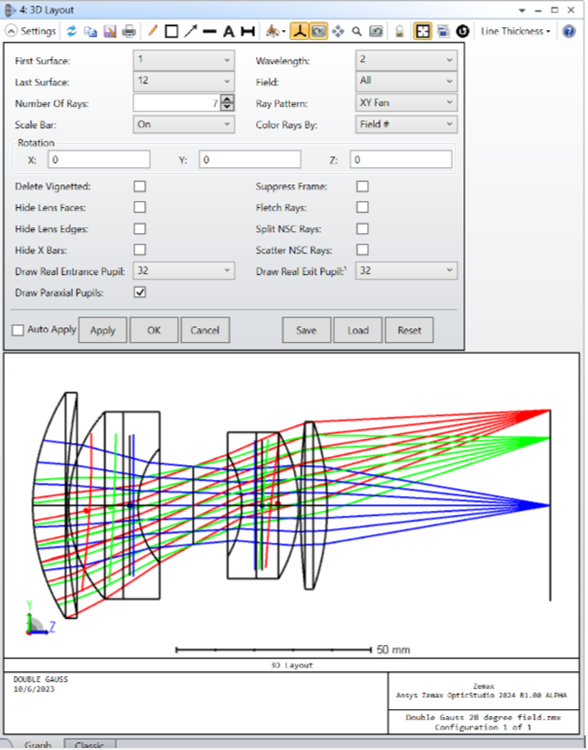

六、3D布局图：绘制近轴和真实入瞳与出瞳

OpticStudio 现在在 3D 布局图中添加了三个新选项，用于显示近轴和真实的出入瞳孔情况。该功能使用户能够研究光瞳的形状和位置，并分析系统是否按预期工作。在 3D 布局图的设置中选中“绘制近轴光瞳”时，近轴入瞳和出瞳将显示为黑圈。当将“绘制真实入瞳”或“绘制真实出瞳”设置为具体数字时，相应的真实光瞳将被绘制为按所选点数采样的多边形。每个视场都绘制出了真实的光瞳，这些光瞳的绘制颜色将遵循视场设置。
