Altium Designer 24.3.1版本发布,新功能说明

发布时间:2024-04-02 15:38:20人气:95


Altium Designer 24.3.1

发布时间:2024年3月19日

PCB设计改进

焊盘转角半径/倒角为绝对值(公测版本)

在本次发布中,我们新增了将焊盘转角半径/倒角定义为绝对值(单位:密耳或毫米)的功能。

当在PCB或PCB Footprint编辑器中选择Rounded Rectangle或Chamfered Rectangle作为焊盘形状(在铜质电路层、助焊层或阻焊层上)时,在Corner Radius字段输入一个值,以将半径/倒角定义为绝对值(带默认测量单位)。请注意,焊盘转角半径/倒角的绝对值必须小于或等于焊盘最短边的一半。计算得出的百分比值将显示在字段右侧。

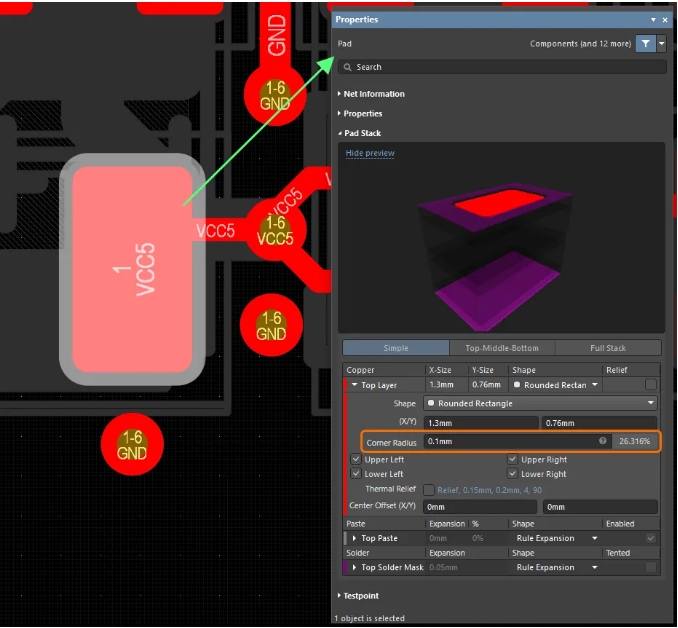

在Corner Radius字段中输入一个值,以将其定义为绝对值。


输入一个值,后跟 % 符号,将半径/倒角定义为焊盘最短边一半的百分比(与以前的版本相同)

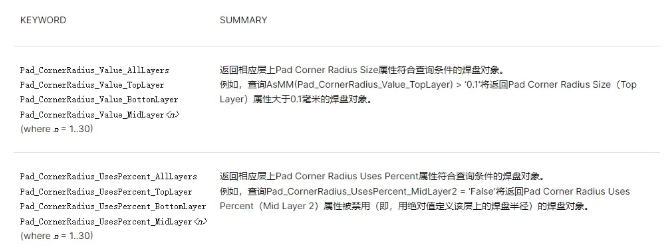

PCB List和PCBLIB List面板、Find Similar Objects对话框,以及Pad/Via Template编辑器亦支持定义焊盘转角半径/倒角绝对值。另外,现在还可以在查询表达式中使用下列关键词:


请注意,现有查询表达式Pad_CornerRadius_AllLayers、Pad_CornerRadius_TopLayer、Pad_CornerRadius_BottomLayer和Pad_CornerRadius_MidLayer<n> (其中n = 1..30)仍可用于查找相应层上Pad Corner Radius (%)属性符合查询条件的焊盘对象。

另外,Import Wizard现在亦支持在导入Xpedition设计时,将焊盘转角半径/倒角定义为绝对值。

该功能目前处于Open Beta阶段,且当在Advanced Settings对话框中将PCB.Pad.CustomShape.CornerRadiusAbsolute选项启用时,其即具有可用性。

PCB复制改进


增强的错误通知

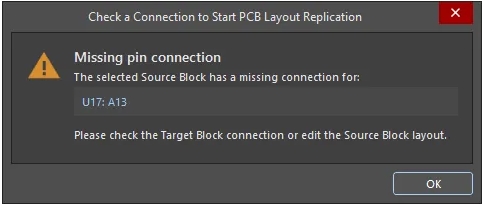

运行Layout Replication工具时,如果检测到选定Source Block中的管脚连接丢失,则警告对话框将通知您连接丢失。


单击对话框中的链接,交叉探测违规对象。

为PCB复制添加了“忙碌”状态


为了提升PCB复制过程用户界面的响应性,在本次发布中,添加了功能“忙碌”状态指示器。

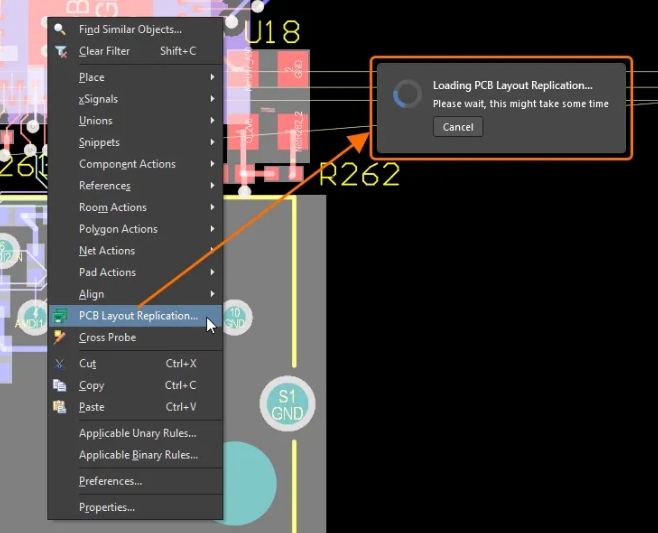

运行Layout Replication工具时,在打开PCB Layout Replication对话框之前,屏幕上会出现正在加载复制数据的指示,以及取消复制的选项。

PCB Layout Replication对话框.png

点击PCB Layout Replication对话框中的Replicate按钮后,在放置第一个块(或准备在交互模式下放置)之前,光标会指示‘in progress' 。


约束管理器改进


添加了对导入设计指令的支持(公测版本)


现在,您可以将设计指令的约束(在源文档中放置和定义)导入Constraint Manager中。您可以使用Directives命令的新Import(通过右键上下文菜单),从Physical或Electrical视图中执行此项功能。目前,该功能支持规则、网络类、差分对和差分对类指令。

请注意,已通过Constraint Manager为网络/网络类/差分对/差分对类定义的现有约束将具有更高优先级;因此,在处理导入时,将予以保留。

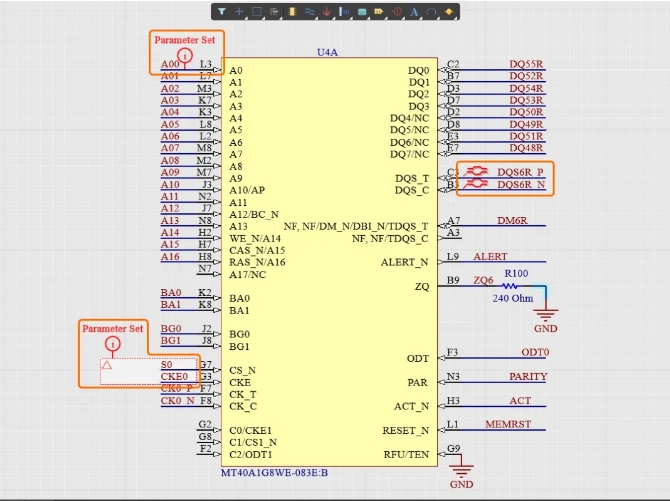

已在一张原理图上放置了若干Parameter Set和Differential Pair指令,这些指令定义了一个差分对、一个网络类,以及Width规则。


使用约束管理器右键菜单中的“从指令导入”命令。

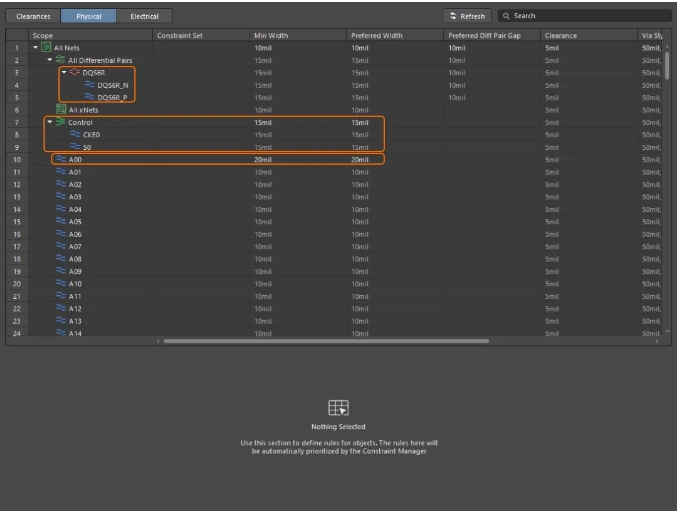

来自指令的数据将被导入到约束管理器中。


该功能目前处于Open Beta阶段,且当在Advanced Settings对话框中将ConstraintManager.ImportFromDirectives选项启用时,其即具有可用性。


新增“差分对”选项卡

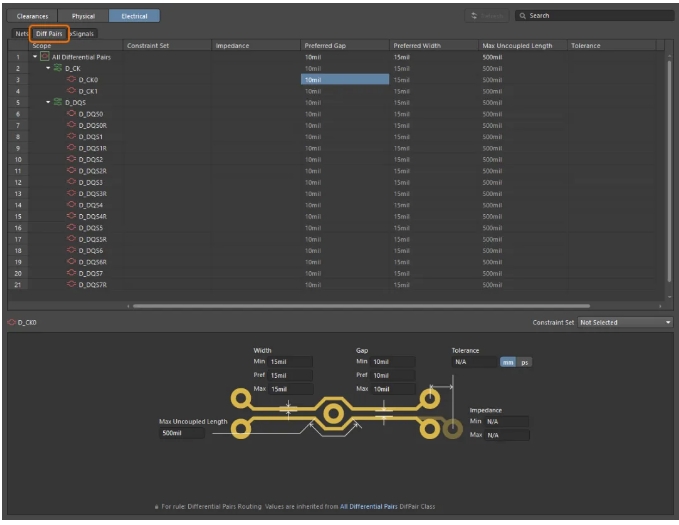

现在,在Electrical约束视图中新增了一个Diff Pairs选项卡,以便于清楚定义和管理差分对。该选项卡将显示设计中所有差分对的分级列表。为差分对或差分对类选择一个单元格,以便在Constraint Manager底部区域展示适用于该差分对或差分对类的约束。




在间距矩阵中支持爬电距离

现在,当定义网络类和/或差分对间的电气间距时,可以使用Clearances视图中的矩阵,对Creepage规则作出规定。



在间距矩阵中支持多重编辑

在间距矩阵(Clearance视图)中添加了对在选定的同一行/列内进行多重编辑的支持。在Constraint Manager的详细间距设置中,选择一行或一列,键入所需值,然后按Enter或单击,将该值应用于该行/列所有单元格。


Draftsman改进


新增更改电路板写实视图分辨率的功能


现在,可以通过在Properties面板Properties区域的Resolution(DPI)字段中输入所需分辨率,对已放置的Board Realistic View分辨率进行配置。在此之前,电路板写实视图属于静态渲染图像,并且无法修改分辨率。最低分辨率为75 DPI,默认分辨率为300 DPI。


线束设计改进


型腔增强


指定型腔类型


现在,您可以在Wiring Diagram(*.WirDoc)中,为线束元件的每个管脚指定型腔类型。在Properties面板的Cavities选项卡上,选择所需管脚,然后点击Add。从下拉菜单中选择型腔类型。在打开的Select Connector对话框中,为管脚选择所需的具体连接器。


仅允许为每个管脚添加一个型腔类型。添加具体的型腔类型后,下拉菜单中的对应入口变为不可用(变灰)


在布线列表和连接表中添加了新的型腔类型


现在,可以在制造图纸中的布线列表和连接表中显示密封件、插头和其他型腔部件。当在设计区内选中放置表时,在Properties面板Columns选项卡中启用所需列的可见性选项。


在制造图纸图注中添加了型腔BOM行号

为布局图纸视图上的元件物理视图添加设为显示BOM Item的图注后,该视图将包含所有已分配型腔的BOM行号。


线束长度参数可视性和锁定选项

现在,Layout Drawing(*.LdrDoc)中的线束Length参数包含可视性和锁定选项。


高亮显示导线来自分接线缆的线束

现在,当在Properties面板Bundle Objects区域中选中线缆后,Layout Drawing将高亮显示导线来自分接线缆的线束。对于分接线缆,最长导线的长度显示在BOM中。

Cable C1在不同连接器之间分接。


现在,当在所选线束的属性面板的“Bundle Objects”区域中点击线缆条目时,所有包含来自C1的导线的线束都会被高亮显示。


在BOM中,C1显示了最长导线的长度(在此示例中,该导线穿过线束B1和B3)。


在布线列表中添加了绞合对象位号标识符

现在,绞合对象位号标识符会如下图所示,在布线列表中显示。


电路板详细视图重命名为线束详细视图

Harness Draftsman文档(*.HarDwf)中的Board Detail View重命名为Harness Detail View。


在Wiring List和Connection Table中显示每根导线长度

现在,Wiring List和Connection Table中的Length列会显示线缆中每根导线的长度。

导线W1、W2和W3均属于线缆的一部分。


在BOM中显示导线和线缆的总长度

现在,对于线束布线元件,ActiveBOM文档中的Length列和制造图纸中的BOM Table会显示同个BOM条目的导线/线缆总长度,而非每条导线/线缆的长度。


数据管理改进

支持自定义定价

现在,当您通过Altium 365 Workspace浏览器界面配置与特定供应商帐户的连接后(了解更多),您会在ActiveBOM以及可访问部件选项的所有位置看到适用的自定义定价。另外,Project Part Providers Preferences对话框还将标出提供自定价价格的供应商。您可以通过点击ActiveBOM文档Properties面板Favorite Suppliers List字段中的Edit按钮,访问该对话框。


添加了SiliconExpert参数的BOM检查

现在,ActiveBOM支持一系列基于SiliconExpert参数的检查。您可以在BOM Checks对话框的Violations Associated with Part Choices类别中,启用或禁用这些检查。单击Properties面板BOM Checks区域中的按钮,即可打开对话框。


为导出PDF文件添加了注释已解决状态

现在,将注释导出至PDF时,导出文件中会包含已解决简单注释(即,未被指定为“任务”的注释)的状态。


在下载的制造商部件压缩包中添加了已编译IntLib

现在,从Manufacturer Part Search面板下载元件作为文件库时,已编译集成库(*.IntLib)会包含在Zip文件中。

导入/导出改进


Xpedition库导入增强

本次发布在将Xpedition库导入Altium Designer方面作了以下改进。

在Xpedition库内添加了对在封装中定义的‘Round Donut’焊盘形状的支持。请注意,这一步实现了对此类封装焊盘的导入(作为自定义焊盘形状)。PCB/PCB Footprint编辑器中没有专门的‘Round Donut’焊盘形状。

现在,导入Xpedition库时,已定义焊盘孔公差将被包含在内。

在导入Xpedition库时,添加了对封装内复制文本字符串(即,安装孔‘A’)的支持。原始字符串、复制字符串,以及关联参数均会随之导入。

添加了对导入 Xpedition 库时为 Placement Outline 图层上的封装定义的零宽度线的支持。


电路仿真改进

仿真S参数分析(公测版本)

本次发布添加了S参数(散射参数)分析功能。S参数有助于基于入射微波和反射微波的比值(就被测器件而言,从一个端口传递到另一个端口的功率值,以及被反射的功率值)描述网络。这些比值随后可以用于计算电路属性(包括输入阻抗、频率响应和隔离度)。虽然此类分析主要用于RF电路和元件,但它对带有至少两个电源(端口)的电路同样有效。

通过在Simulation Dashboard面板AC Sweep区域中启用S-Parameters Analysis选项,即可完成这一分析。定义所涉及的端口(电源),并为每个端口设定阻抗值(默认为50欧姆)。如果器件拥有两个以上端口,则您可以相应地添加并定义每个端口,而最终获得的“S矩阵”也将涉及更多的S参数。一旦运行AC扫描分析,即可在SDF文档的S-parameters Analysis图表中获得S参数数据。



该仿真引擎还会计算Y参数(导纳)和Z参数(阻抗)。您可以根据需要,将这两个参数添加到图表的曲线图上。

该功能目前处于Open Beta阶段,且当在Advanced Settings对话框中将Simulation.SParametersAnalysis选项启用时,其即具有可用性。


添加了在元件面板中显示SPICE模型的功能

本次发布在Preferences对话框Simulation – General页面中新增了Show in Components Panel选项。启用该选项后,Components面板中的SPICE Libraries类别将变为可用,并列出Preferences对话框Simulation – General页面上指定的Model Path文件夹中包含的库。类别结构反应了指定文件夹的结构。



在此过程中,Analog Devices的SPICE模型文件夹被添加到Mixed Simulation扩展的默认安装Library文件夹中(ProgramDataAltiumAltium Designer <GUID>ExtensionsMixed SimulationLibrarySPICE ModelsAnalog Devices)。


添加了启用仿真常规元件库选项

在Preferences对话框Simulation – General页面中新增了Enable Simulation Generic Components Library选项,以便您在Components面板中控制库的可视性。


此外,还将库从Libraries Preferences对话框的Installed选项卡中删除。


添加了对常量参数中‘TEMP’关键字的支持

就温度分析而言,现在可以在常量参数中使用关键词TEMP。

可以在常量参数中使用关键词TEMP。显示了使用TEMP关键词计算晶体管Q11的IS参数。


通过点击Simulation Dashboard面板Analysis Setup & Run区域中的Settings,即可在Advanced Analysis Settings对话框的Advanced选项卡上设置TEMP值(电路实际工作温度,单位为℃)。

请注意,如果常量参数中使用了TEMP关键词,则当选择Temp参数作为分析步进参数时,仿真器将无法执行DC Sweep分析。

添加了对LTspice‘AKO’模型关键词的支持

当基于另一个模型创建模型时,您现在可以使用 AKO model 关键字。

在下文所示列子中,除了更改BF并设置VA外,模型QP的其他参数与模型QP350相同。

.MODEL QP350 PNP(IS=1.4E-15 BF=70 CJE=.012P CJC=.06P RE=20 RB=350 RC=200)

.MODEL QP AKO:QP350 PNP(BF=150 VA=100)

使用AKO语法时,如果模型定义涉及下列各项,则软件将检测错误:


无限递归 ,或


缺少基本模型 。


Altium Designer 24.3中完全公开的功能

以下功能现已在此版本中正式对外公开:

Print Not Fitted Components – 自22.3版开始提供

Any Angle Retrace – 自23.10版开始提供

Replication of PCB Layout – 自23.11版开始提供

Automatic Tuning of Multiple Nets – 自23.11版开始提供

Any Angle Diff Pair Router – 自24.0版开始提供

Ability to Store TrueType Fonts – 自24.1版开始提供
