使用Zemax仿真贝塞尔光束

发布时间:2024-05-20 10:14:12人气:499

一、介绍

贝塞尔光束是一种特殊的光束,其横截面的强度分布呈现出环形或螺旋状的特征。这种光束的特点是其横截面的相位分布在径向变化,而不是像常规光束那样集中在中心。这种光束通常由相位调制器或特殊的光学元件产生,而不是由传统的光学透镜形成。

贝塞尔光束是符合麦克斯韦方程组的一种特殊解。麦克斯韦方程组描述了电磁场在空间中的分布和演化规律,其中包括电场和磁场的时空关系。通过对麦克斯韦方程组的求解,可以得到电磁场的传播方式和特性。在光学中,光波被视为电场和磁场的振荡,其传播规律受到麦克斯韦方程组的约束。特定类型的光波,如贝塞尔光束,可以通过适当选择光波的频率、波矢和极化状态,使其满足麦克斯韦方程组的解。贝塞尔光束的产生通常涉及到对光波的相位进行调制,以实现特定的相位结构,从而形成环形或螺旋状的光场分布。

在激光技术领域,贝塞尔光束的特点主要体现在其非均匀的强度和相位分布上,这使得它在激光加工领域具有独特的优势,可以实现更高效、更精密的加工和控制。

由于贝塞尔光束的环形或螺旋状特性,其横截面的强度分布在径向上是非均匀的。这种非均匀的强度分布可以用来实现微细加工中的高精度控制。例如,在微细孔钻孔中,可以通过调整贝塞尔光束的相位结构,实现对孔径大小和形状的精确控制。贝塞尔光束的特殊相位结构可以实现对材料表面的局部加热或激活,从而实现表面改性。在激光三维打印中,贝塞尔光束的环形或螺旋状特性可以被用来实现更复杂的打印路径和更高的打印分辨率。

总之,贝塞尔光束具有环形或螺旋状的相位结构和非均匀的光强分布。通过利用这些特点,可以实现对光场的精确控制和调制,从而在各种应用中发挥重要作用。

二、如何产生贝塞尔光束

贝塞尔光束可以通过多种方法产生,其中一些常见的包括:

相位调制器:相位调制器可以根据输入的电信号调整光束的相位分布。通过适当设计相位调制器的控制信号,可以实现贝塞尔光束的生成。

光学透镜组合:利用适当设计的光学透镜组合,可以将高斯光束转换成贝塞尔光束,使得光束的相位在径向上呈现环形或螺旋状的分布。

波前调制:通过在光束传播路径上引入特殊的波前调制器,可以改变光束的相位分布,从而实现贝塞尔光束的生成。例如利用液晶空间光调制器等器件。

光波导:在光波导中,通过适当设计波导的结构和折射率分布,可以实现对光束相位的控制,从而产生贝塞尔光束。

在本文中,采用的方法是使用锥形透镜,这也是一种比较常用的方法。锥形透镜是一种特殊设计的透镜,其截面呈锥形。通常,锥形透镜的厚度会逐渐变化,从透镜的边缘到中心,透镜的厚度逐渐减小。这种设计使得透镜的光学特性在径向上发生变化,导致光线通过透镜后的相位和强度分布也随之变化。

当光线通过锥形透镜时,透镜的厚边与薄边相比,厚边处的光程较长,因此光线经过透镜后,相位会有所变化。具体来说,光束的边缘部分受到的光程变化更大,而中心部分受到的光程变化较小。这种相位变化使得光束经过透镜后,其横截面的相位分布呈现环形或螺旋状的特征。这种环形或螺旋状的相位分布可以被认为是一个典型的贝塞尔光束的相位结构。因此,通过光线通过锥形透镜后的相位变化,就可以实现贝塞尔光束的产生。

三、仿真实例

我们采用市面上现有的光学元件进行仿真(广告位招租),基本光路如图1所示。

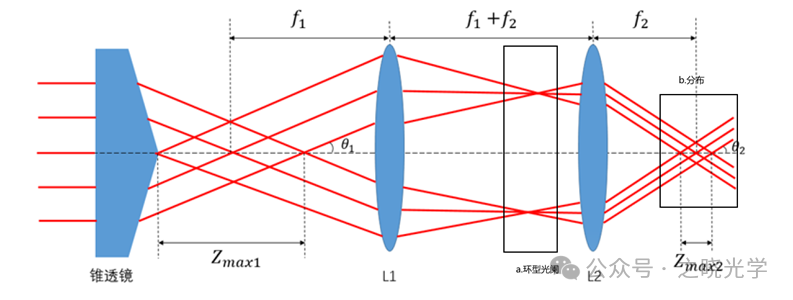

图1锥透镜产生贝塞尔光束的基本原理

根据基本光路,我们选取了合适的光学元件,如图2所示,具体参数如下:

光源,1064nm,高斯光,9mm直径

锥透镜:THORLABS,AX255-C(官网有zemax文件)

Zmax1取边缘光线追迹位置:133.717

L1取f1=100mm,使用Edmund官网#45274平凸透镜(官网有zemax文件)

在L1后100mm处设置了stop

在stop后25.4mm处设置L2

L2取f2=100mm,使用Edmund官网#49842平凸透镜(官网有zemax文件)

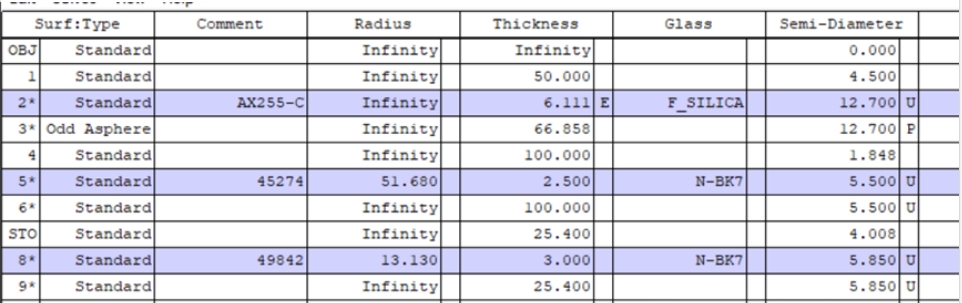

图2参数设置

在L2后25.4mm处取截面光场分布,仿真步骤如图3所示,仿真结果如图4所示。

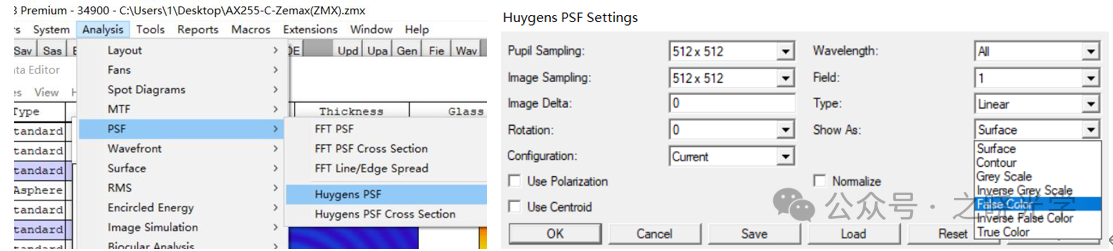

图3仿真光场分布的步骤

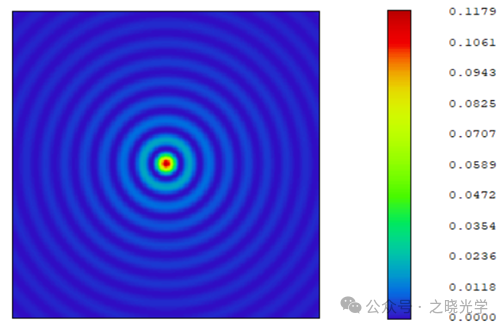

图4贝塞尔光束仿真结果

四、总结

在本文中,我们简要介绍了贝塞尔光束的特点、产生原理和在激光技术领域中的应用,并介绍了贝塞尔光束的产生方法,包括相位调制器、光学透镜组合、波前调制和光波导等方法,以及锥形透镜的工作原理。最后,我们通过Zemax仿真实例展示了使用锥形透镜产生贝塞尔光束的基本原理和结果。
