Docker 网络原理

容器是相对独立的环境,相当于一个小型的 Linux 系统,外界无法直接访问,那他是怎么做的呢,这里我们先了解下 Linux veth pair。


1. Linux veth pair

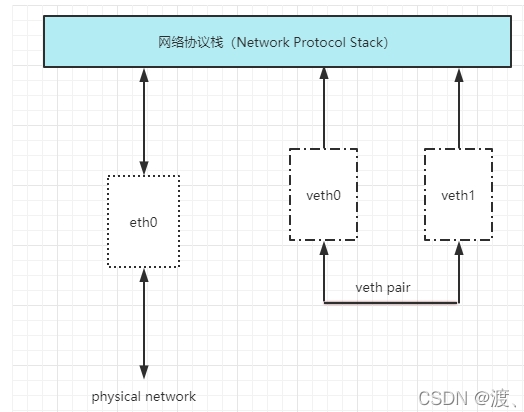

veth pair 是成对出现的一种虚拟网络设备接口,一端连着网络协议栈,一端彼此相连。如下图所示:


veth pair将两个网络veth0和veth1连通。

2. 理解Docker0

我们先查看本地ip


这里我们分析可得,有三个网络:

lo      127.0.0.1      # 本机回环地址

eth0    172.31.179.120   # 阿里云的私有IP(如果你是虚拟机就是虚拟机的ip)

docker0 172.17.0.1       # docker网桥

lo和eth0在我们的虚拟机启动的时候就会创建,但是docker0在我们安装了docker的时候就会创建。docker0用来和虚拟机之间通信。

问题:Docker 是如何处理容器网络访问的?

我们先启动一个 tomcat 容器来说明。

[root@jiangnan tomcat1]# docker pull tomcat

[root@jiangnan tomcat1]# docker images

REPOSITORY   TAG       IMAGE ID       CREATED        SIZE

tomcat       latest    fb5657adc892   2 months ago   680MB

[root@jiangnan tomcat1]# docker run -d -p 8081:8080 --name tomcat01 tomcat

914a7d82b017f63f81c6eba49af5471441f1946c9d45509b69ab2c50c2713b6f

[root@jiangnan tomcat1]#

这里启动了tomcat01,我们再来查看网络

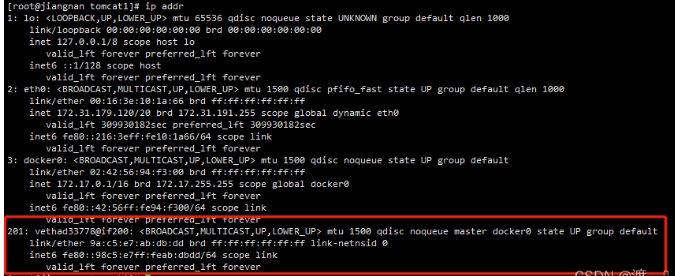

发现:我们前面查看的时候还是三组网卡,当启动了一个tomcat容器之后,多了一组网卡201: vethad33778@if200,而且还是成对的。同样我们再来启动一个tomcat02会又多出一对网卡。

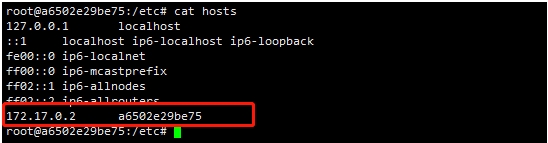

进入了 tomcat01 容器内可以看到 tomcat01 对应的 ip 地址为:172.17.0.2

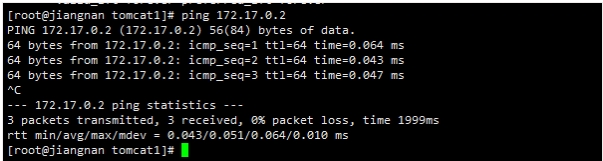

在宿主机上也可ping通。


说明:tomcat02对应的ip为172.17.0.3,也可以ping通。


结论:我们每启动一个容器,就会多出一对网卡,同时他们被连接到docker0上,而docker0又和虚拟机之间连通。


也可以通过inspect查看。

[root@jiangnan tomcat1]# docker network ls

NETWORK ID     NAME      DRIVER    SCOPE

4d3e75606593   bridge    bridge    local   # 这个就是docker0

8e92ee24e5f6   host      host      local

e85ffb1f2cc3   none      null      local


[root@jiangnan tomcat1]# docker inspect 4d3e75606593

"IPAM": {

            "Driver": "default",

            "Options": null,

            "Config": [

                {

                    "Subnet": "172.17.0.0/16",

                    "Gateway": "172.17.0.1"    # 网关

                }

            ]

        },


"Containers": {   # 容器

            "15910ee083965d60c46bf9b3b292570fef9b8925905aa4df90c6d48142bb2eee": {

                "Name": "tomcat01",

                "EndpointID": "9c7a5ab65f1fc91b1d92ad61dec9b2f518f67f69f662522483dca789616f42aa",

                "MacAddress": "02:42:ac:11:00:02",

                "IPv4Address": "172.17.0.2/16",

                "IPv6Address": ""

            },

            "6c9a6a5d8eca9ad52926008c7b30516d23293ff8ad1f38947957d571431d5297": {

                "Name": "tomcat02",

                "EndpointID": "f83c1e643236cd65f50fba03929ca14d5df8d135b1f6cb8adf203cf96084f7aa",

                "MacAddress": "02:42:ac:11:00:03",

                "IPv4Address": "172.17.0.3/16",

                "IPv6Address": ""

            }

        },

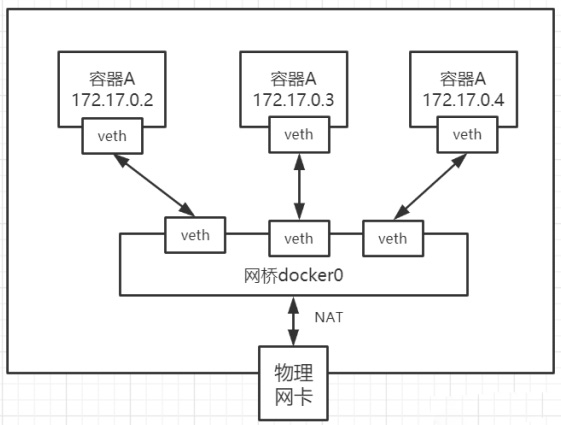

我们可以抽象为这样一个网络模型。


在这里,我们可以看到Docker0相当于一个路由器的作用,任何一个容器启动默认都是docker0网络。


docker默认会给容器分配一个可用ip,并把它同docke0相连。使用到的就是veth pair技术。


3. 容器互联–Link

在网络模型图中可以看出,容器和容器之间不能直接连通。

前面我们启动的两个 tomcat 对应的 hosts 如下:

[root@jiangnan tomcat1]# docker exec -it tomcat01 cat /etc/hosts

127.0.0.1  localhost

::1  localhost ip6-localhost ip6-loopback

fe00::0  ip6-localnet

ff00::0  ip6-mcastprefix

ff02::1  ip6-allnodes

ff02::2  ip6-allrouters

172.17.0.2  3ecb3204e2dc

root@3ecb3204e2dc:/usr/local/tomcat#

[root@jiangnan tomcat1]# docker exec -it tomcat02 cat /etc/hosts

127.0.0.1  localhost

::1  localhost ip6-localhost ip6-loopback

fe00::0  ip6-localnet

ff00::0  ip6-mcastprefix

ff02::1  ip6-allnodes

ff02::2  ip6-allrouters

172.17.0.3  6c9a6a5d8eca

[root@jiangnan tomcat1]#

发现:他们的 hosts 中只有各自的ip地址。


但是在实际的工作中,容器使用的是虚拟ip,每次启动ip都会变化,思考一个场景,我们编写一个微服务,数据库连接地址原来是使用ip的,如果ip变化就不行了,那我们能不能使用服务名访问呢?

我们在启动一个tomcat03,使用—link绑定到tomcat02上。然后看它的hosts是什么样的。

[root@jiangnan tomcat1]# docker run -d -p 8083:8080 --name tomcat03 --link tomcat02 tomcat

db75c42f7f7f609218deb290d3e923e3c7da6bcf8c0b38cde27962fb2b9e9a54

[root@jiangnan tomcat1]# docker exec -it tomcat03 cat /etc/hosts

127.0.0.1  localhost

::1  localhost ip6-localhost ip6-loopback

fe00::0  ip6-localnet

ff00::0  ip6-mcastprefix

ff02::1  ip6-allnodes

ff02::2  ip6-allrouters

172.17.0.3  tomcat02 e4060ea4ee28   # 发现tomcat2直接被写在这里

172.17.0.4  db75c42f7f7f

root@db75c42f7f7f:/usr/local/tomcat#

发现:使用了–link,不但有了自己的ip,而且还有了tomcat02的服务名。但是tomcat02中并没有tomcat03的,因为–link是单向的。


这样就实现了容器和容器之间的连通。不需要通过ip地址连通,而是通过服务名就可以。


但是使用—link的方法过时了,我们一般使用自定义网络。

4.自定义网络(推荐)

docker0的特点:


它是默认的


域名访问不通


–link 域名通了,但是删了又不行


docker为我们提供了三种网络模式


[root@jiangnan tomcat1]# docker network ls

NETWORK ID     NAME      DRIVER    SCOPE

4d3e75606593   bridge    bridge    local

8e92ee24e5f6   host      host      local

e85ffb1f2cc3   none      null      local

[root@jiangnan tomcat1]#

这其中默认使用的是 bridge,也就是我们的docker0网卡。

在我们启动容器的时候,实际上是如下命令


[root@jiangnan tomcat1]# docker run -d -P --name tomcat01 --net bridge tomcat

这个—net是默认的,所以被省略了。


下面我们自定义一个网络 mynet。


# 自定义创建的默认default "bridge"

[root@jiangnan tomcat1]# docker network create --driver bridge --subnet 192.168.0.0/16 --gateway 192.168.0.1 mynet

3136d64109c6f285bc69d3ee4be901524292d0e5ddd9e414d49197dfa6c19ba1

[root@jiangnan tomcat1]# docker network ls

NETWORK ID     NAME      DRIVER    SCOPE

4d3e75606593   bridge    bridge    local

8e92ee24e5f6   host      host      local

3136d64109c6   mynet     bridge    local   # 多了一个mynet

e85ffb1f2cc3   none      null      local


[root@jiangnan tomcat1]# docker network inspect mynet

[

    {

        "Name": "mynet",

        "Id": "3136d64109c6f285bc69d3ee4be901524292d0e5ddd9e414d49197dfa6c19ba1",

        "Created": "2022-02-27T14:15:44.676693958+08:00",

        "Scope": "local",

        "Driver": "bridge",

        "EnableIPv6": false,

        "IPAM": {

            "Driver": "default",

            "Options": {},

            "Config": [

                {

                    "Subnet": "192.168.0.0/16",  # 子网地址

                    "Gateway": "192.168.0.1"   # 网关

                }

            ]

        },

        "Internal": false,

        "Attachable": false,

        "Ingress": false,

        "ConfigFrom": {

            "Network": ""

        },

        "ConfigOnly": false,

        "Containers": {},

        "Options": {},

        "Labels": {}

    }

]

[root@jiangnan tomcat1]#

下面我们使用自定义的网络启动 tomcat


[root@jiangnan tomcat1]# docker run -d  -p 8081:8080 --name tomcat-net-01 --net mynet tomcat

675439c851dc29355c03f82bb163f9e5a326e230447d86d40d53ff08766cfd06

[root@jiangnan tomcat1]# docker run -d  -p 8082:8080 --name tomcat-net-02 --net mynet tomcat

31f12c9332e8b4b6e66619dc988533f2863b80e71dbf490c8313694637814ca1

[root@jiangnan tomcat1]# docker ps

CONTAINER ID   IMAGE     COMMAND             CREATED          STATUS          PORTS                                       NAMES

31f12c9332e8   tomcat    "catalina.sh run"   3 seconds ago    Up 2 seconds    0.0.0.0:8082->8080/tcp, :::8082->8080/tcp   tomcat-net-02

675439c851dc   tomcat    "catalina.sh run"   12 seconds ago   Up 12 seconds   0.0.0.0:8081->8080/tcp, :::8081->8080/tcp   tomcat-net-01

[root@jiangnan tomcat1]#

查看网络


[root@jiangnan tomcat1]# docker inspect mynet

[

    {

        "Name": "mynet",

        "Id": "3136d64109c6f285bc69d3ee4be901524292d0e5ddd9e414d49197dfa6c19ba1",

        "Created": "2022-02-27T14:15:44.676693958+08:00",

        "Scope": "local",

        "Driver": "bridge",

        "EnableIPv6": false,

        "IPAM": {

            "Driver": "default",

            "Options": {},

            "Config": [

                {

                    "Subnet": "192.168.0.0/16",

                    "Gateway": "192.168.0.1"

                }

]

        },

        "Internal": false,

        "Attachable": false,

        "Ingress": false,

        "ConfigFrom": {

            "Network": ""

        },

        "ConfigOnly": false,

        "Containers": {

            "31f12c9332e8b4b6e66619dc988533f2863b80e71dbf490c8313694637814ca1": {

                "Name": "tomcat-net-02",

                "EndpointID": "1c0e9dbffff295f2326bfd1e2847c0f1d9136ff00519101bb11d922e7da4f818",

                "MacAddress": "02:42:c0:a8:00:03",

                "IPv4Address": "192.168.0.3/16",

                "IPv6Address": ""

            },

            "675439c851dc29355c03f82bb163f9e5a326e230447d86d40d53ff08766cfd06": {

                "Name": "tomcat-net-01",

                "EndpointID": "2653da0a25d166f0d7222235e85d8231d9424e19949b6e6b7cfa1a3eddcc462b",

                "MacAddress": "02:42:c0:a8:00:02",

                "IPv4Address": "192.168.0.2/16",

                "IPv6Address": ""

            }

        },

        "Options": {},

        "Labels": {}

    }

]

[root@jiangnan tomcat1]#

# 我们来测试ping容器名和ip试试,都可以ping通

[root@jiangnan ~]# docker exec -it tomcat-net-01 ping 192.168.0.3

PING 192.168.0.3 (192.168.0.3) 56(84) bytes of data.

64 bytes from 192.168.0.3: icmp_seq=1 ttl=64 time=0.093 ms

[root@jiangnan ~]# docker exec -it tomcat-net-01 ping tomcat-net-02

PING tomcat-net-02 (192.168.0.3) 56(84) bytes of data.

64 bytes from tomcat-net-02.mynet (192.168.0.3): icmp_seq=1 ttl=64 time=0.063 ms

64 bytes from tomcat-net-02.mynet (192.168.0.3): icmp_seq=2 ttl=64 time=0.066 ms

发现:不用—link也可以直接通过服务名ping通了。


5.网络连通

docker0和自定义网络肯定不通,我们使用自定义网络的好处就是网络隔离。

但是在实际的工作中,比如我们部署了mysql使用了一个网段。部署了tomcat使用了另一个网段,两个网段之间肯定是不能相互连通的,但是tomcat和mysql又需要相互连通,我们就要使用网络连通。原理图如下:


网络连通就是将一个容器和一个网段之间的连通。

比如我前面使用的默认docker0的tomcat01,需要连接到mynet网络。


# docker network connect 网络 容器

[root@jiangnan tomcat1]# docker network connect mynet tomcat01

[root@jiangnan tomcat1]# docker network inspect mynet

[

    {

        "Name": "mynet",

        "Id": "3136d64109c6f285bc69d3ee4be901524292d0e5ddd9e414d49197dfa6c19ba1",

        "Created": "2022-02-27T14:15:44.676693958+08:00",

        "Scope": "local",

        "Driver": "bridge",

        "EnableIPv6": false,

        "IPAM": {

            "Driver": "default",

            "Options": {},

            "Config": [

                {

                    "Subnet": "192.168.0.0/16",

                    "Gateway": "192.168.0.1"

                }

]

        },

        "Internal": false,

        "Attachable": false,

        "Ingress": false,

        "ConfigFrom": {

            "Network": ""

        },

        "ConfigOnly": false,

        "Containers": {

            "2e709013935463c29caf28771bb49925fee4e02842459b339d7dd1ad5dedf9b7": {

                "Name": "tomcat-net-01",

                "EndpointID": "9f3a46bad37ade7935e283715caa5699e9a7e22175b592f4a4792a37c351d969",

                "MacAddress": "02:42:c0:a8:00:02",

                "IPv4Address": "192.168.0.2/16",

                "IPv6Address": ""

            },

            "5c0c544f2507d9f5f456feceddbd853ebccc07cea8c39c8479693731e480bf55": {

                "Name": "tomcat01",

                "EndpointID": "d05abb2d31af4067c5a45f299ce7b4401b1fa81638a44b6c09f3de7f8f4221fe",

                "MacAddress": "02:42:c0:a8:00:04",

                "IPv4Address": "192.168.0.4/16",

                "IPv6Address": ""

            },

            "d6066db5fdd0b508514107a896ed20b639eaa47dbd97a025ad0c52250766c8a4": {

                "Name": "tomcat-net-02",

                "EndpointID": "3a5f6f2a07d900303382b290825c9f52640689c859608c741c7c7d81031e107e",

                "MacAddress": "02:42:c0:a8:00:03",

                "IPv4Address": "192.168.0.3/16",

                "IPv6Address": ""

            }

        },

        "Options": {},

        "Labels": {}

    }

]

[root@jiangnan tomcat1]#


通过这种方式直接将tomcat01加到了mynet网络中。


6.总结

veth pair是成对出现的一种虚拟网络设备接口,一端连着网络协议栈,一端彼此相连。


docker中默认使用docker0网络。


docker0相当于一个路由器的作用,任何一个容器启动默认都是docker0网络。


docker0是容器和虚拟机之间通信的桥梁。


推荐使用自定义网络,更好实现使用服务名的连通方式,避免ip改变的尴尬。


网络之间不能直接连通,网络连通是将一个容器和一个网络之间的连通,实现跨网络操作。
