GraphPad Prism 绘制折线图

发布时间:2024-07-03 16:03:56人气:29

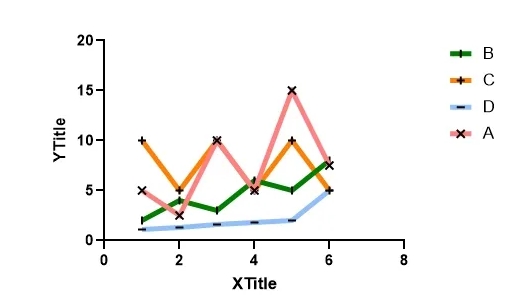

折线图有单条或多条组合折线图(单折线,多条折线)。

本期我们来看一下如何用GraphPadPrism绘制折线图。

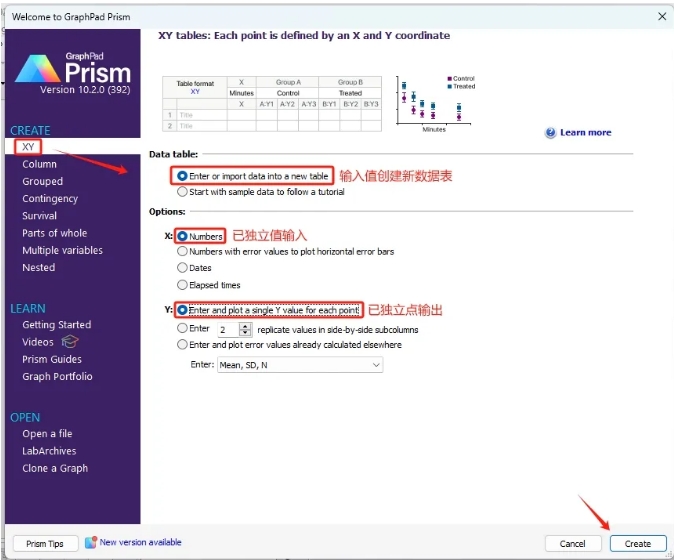

1  打开GraphPadPrism软件,如下所示,选择XY数据类型

Datatable:

Enterorimportdataintoanewtable

Options(X):

Numbers

Options(Y):

EnterandplotasingleYvalueforeachpoint

xyshuju leixing.png

小解释:

Datatable选项如果选择Enterorimportdataintoanewtable:在新建表中输入数据(一般分析自己的数据的时候选择),对应的出现Options选项下X和Y的各种选项。

X轴的数据类型:

Numbers:

数字格式(1,2,3,4,....)

Numberswitherrorvaluetoplothorizontalerrorbars:

带有误差的数字进而绘制水平误差线,也就是说X轴的数字也有了误差线

Y轴的数据类型:

EnterandplotasingleYvalueforeachpoint:

每列只输入一个Y值

Enterreplicatevaluesinside-by-sidesubcolumns:

每列可输入多个Y值(子列),有重复的时候

Enterandploterrorvaluesalreadycalculatedelsewhere:

平均值、SD、SEM等指标已经计算好了,直接输入这些相应的指标

Datatable如果选择Startwithsampledatatofollowatutorial:用软件自带的示例数据,对应出现的是Selectatutorialdataset,包含适合于XY数据类型的各种分析


2

输入您的数据,如果是单折线只用输入一个输出组GroupA(Y),多组的话就输入多列(Y)


3  点击左侧Graphs下的Data1,出现如下并选择折线图,点击OK


4

得到原始图形如下:


5  调整图形参数



双击打开调整界面,调整您想要的内容


6

如果想要执行分析,我们就从这里开始:Results–NewAnalysis
