在Orcad Capture 中如何实现Reuse block

OrCAD是一套在个人电脑的电子设计自动化套装软件，专门用来让电子工程师设计电路图及相关图表，设计印刷电路板所用的印刷图，及电路的模拟之用。

调用子图选择

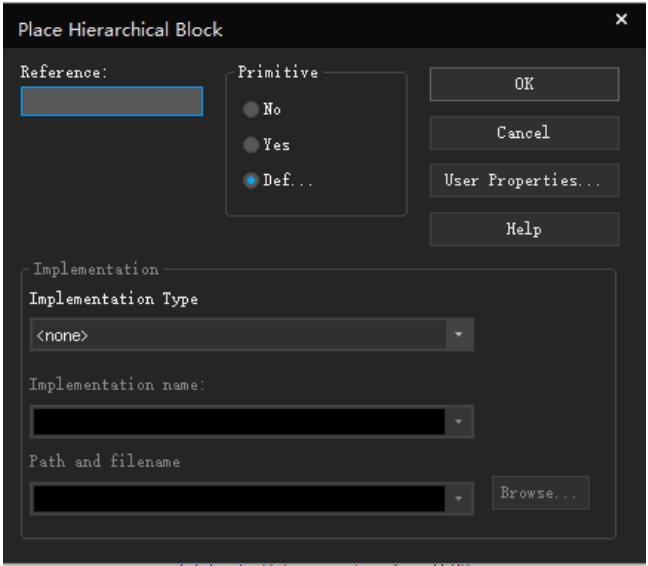

1.Place-HierarchicalBlock

2.Reference为位号，自定义

3.ImplementationType通常选择SchematicView

4.ImplementationName需要与原理图名相同

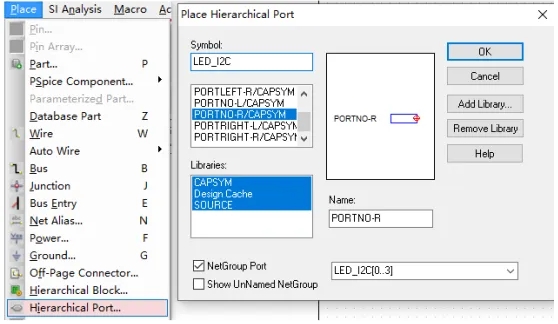

5.添加HierarchiacalPort连接Block与其他模块的关系即可
