Cadence PSpice助您轻松应对原理图设计中的难题和挑战

Cadence®PSpice®原理图仿真工具是CadencePCB设计产品系列中非常重要的一个组成。PSpice仿真技术为仿真和PCB设计提供统一的设计环境。设计团队可以在确保精度的情况下提高速度，自动最大化电路的性能，其SPICE仿真技术结合了业界领先的本地模拟和混合信号引擎，提供完整的电路仿真和验证解决方案，满足项目整个设计周期中不断变化的仿真需求。



为什么要进行原理图仿真？

很多电子工程师问过这样的问题：为什么要仿真？为什么要购买更新、更快的软件？为什么要在参加软件培训上花费宝贵的经费？没有仿真照样设计出电路，照样生产出产品呀。对于这些问题进行深入思考后，我们得出以下几点原因：

01

仿真降低成本

在生产期之前未能发现设计缺陷可能延迟计划，从而显著增加产品成本，仿真则有助于这类错误的早期发现。蒙特卡罗仿真及最坏情况仿真可以帮助获得最高的生产率。在仿真的帮助下，昂贵的部件和系统可以在不被损坏的情况下得到有效的跟踪和调试。

02

仿真节省时间

在计算机上对电路进行仿真，比构建和调试实际的电路要快的多。

03

仿真使不可测成为可测

计算机仿真允许工程师以最坏情况值或恶劣环境条件对电路进行评估。但要在实际电路中进行最坏情况的元件值进行电路性能检测是比较困难的，而仿真则很容易实现。

04

仿真提高可靠性

仿真可以获取设计中各元件的电压和功耗数据，确定设计中各元件的降额因子，提高设计的安全边界。仿真还可以获得设计中可能存在的故障，提高电子系统设计的可靠性。

05

仿真可以获取电源环路频率响应

和磁性器件的工作情况

仿真可以辅助设计电源电压和电流控制环反馈的稳定性；可以评估功率管的应力情况；可以分析功率管的温度情况，以及确定磁性器件的磁滞回线等。

原理图作为电子产品设计的基石，直接影响了产品最终成功面市的时机和成本。掌握PSpice使用技巧，可以帮你轻松应对原理图设计中的难题和挑战。



为什么选择PSpice仿真工具？

01

强大的集成功能

项目开发步骤全部在OrCAD集成环境中完成，无需频繁切换工作环境:

OrCAD™Capture绘制电路图

高整合度的互动界面

强大的波形显示、分析和后处理

OrCADPCBEditor进行PCB设计

02

完整的分析和显示功能

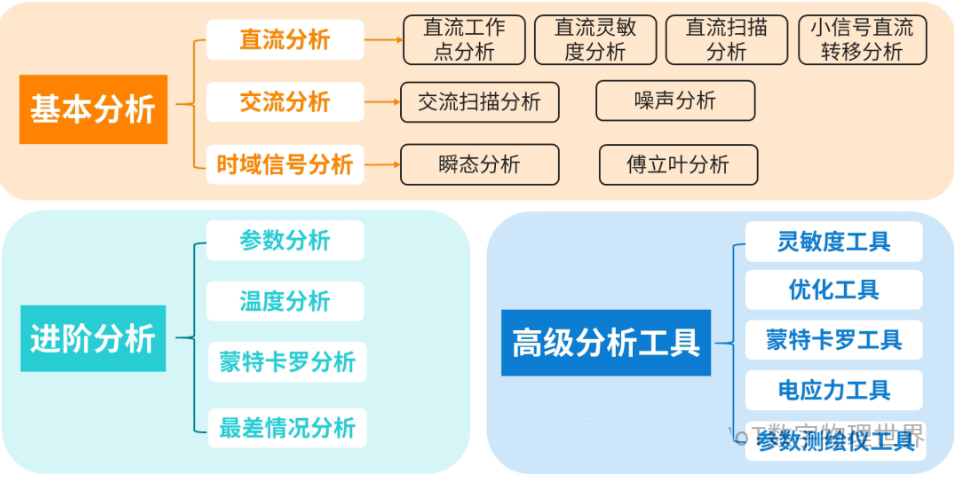

PSpice提供了完整的仿真分析方法：

同时PSpice还提供了一套专门用于观测和测量仿真结果的Probe程序，它可以测量出电路参数和性能特性函数，如波特图、直方图等。

03

数模混合仿真功能

除了模拟电路的仿真功能外，还可以进一步执行数字电路以及模数混合仿真功能。数字电路仿真包含数字最坏情况时序分析（digitalworst-casetiming）及自动查错的功能。

04

模块化和层次化设计功能

PSpice支持模块化和层次化设计的功能，对于复杂电路的设计可以先依据其特性及复杂度分成适当数量的子电路，待相关的子电路一一设计完成后，再将它们组合起来仿真，调整参数，直到满足相应的性能指标时，整个电路的设计才算完成。



05

PSpice和MATLAB/Simulink的联合仿真

Cadence和MathWorks合作，为同时使用MATLAB/Simulink和PSpice的客户提供系统级仿真解决方案，该特性在电力电子系统的仿真设计中极为重要。

利用Simulink和PSpice之间的双向链接，可以在PSpice仿真时导入MATLAB数据；也可以使用MATLAB的可视化功能对PSpice数据进行后处理；或是借助Matlab和PSpice的界面接口工具SLPS，将PSpice电路模型添加到mdl模型中，在Simulink中调用直接调用，真正实现两种软件的无缝结合。
