Cadence 16.6教程——原理图篇

Cadence是一款功能强大的PCB编辑工具，内置了专业的交互的工作接口和完善的功能，能够为PCB设计布线提供完美的解决方案，拥有先进的PCB编辑器，用户可以进行自动化的编辑操作，将布线的效率最大化。



本文介绍的是如何用Cadence16.6版本的OrCADcapture建立原理图

一、新建原理图

1、打开原理图

开始-所有程序-Cadence-Release16.6-OrCADCaptureCIS

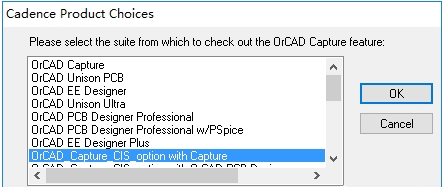

选择OrCADCaptureCIS_optionwithCapture



2、新建工程

File-New-Project



命名原理图名称和指定保存原理图的路径



二、绘制原理图

1、调用器件

Place-Part



2、添加连线和符号

Place-Wire

Place-Power

Place-Ground

Place-Off-PageConnector



在原理图的右侧有图标，图标的样式和Place菜单里的一样,图标后面的字母是快捷键。



建议使用分页符连接网络（off-pageconnector），如果用网络标号（netalias）连接，只能连接到同页的网络，不能跨页。

GND需要注意网络是否为GND，还是只是显示部分为GND



此种形式文字显示为GND，但实际的网络名为0，需要把网络名改为GND，与文字显示一致，避免出错。

三、检查DRC

Tool-DesignRulesCheck



DesignRulesOptions选项卡

DesignRules勾选

RunElectricalRuleCheck

RunPhysicalRuleCheck

ElectricalRules选项卡

ElectricalRules勾选

Checksinglenodenets

ChecknodrivingsourceandPINtypeconflicts

Checkduplicateconnectorconnect

Checkunconnectedbusnet

Checkunconnectedpins

点确定后，会在Outputs处产生.drc文件

双击即可打开，根据DRC报告中的错误，检查原理图中有问题的部分，主要检查单端网络，器件问题等。有些warning是可以忽略的。

四、导出网络表

检查原理图中元器件和连接关系都没有问题后，可以导出网络表到PCB文件。

Tools-CreateNetlist

在CreateorUpdatePCBEditorBoard(Netrev)前面打勾的话，可以直接把网表导到PCB，InputBoard处选择输入的PCB，OutputBoard处选择输出的PCB，路径一般在原理图路径下的allegro文件夹里。



点确定后，如果没有报错，就可以直接打开PCB文件

选择AllegroPCBDesignGXL(legacy)



五、导出BOM

Tools-BillofMaterials



在Header里填入表头信息

序号 元件采购号 参数1 参数2 供应商 数量 位号

在Combinedpropertystring里填入对应的信息

{Item} {ManufacturerPartNumber} {Value} {Description} {Manufacturer} {Quantity} {Reference}

OpeninExcel前面打勾

点击OK后，弹出Excel表，根据板子实际情况去修改BOM。（DNI，选焊等）



原理图的操作相对于PCB的操作要简单很多，而且各个软件的原理图操作基本都是相通的，差别不是很大，所以对于新手来说，原理图的操作还算是比较友好。
