常见问题

ChemDraw怎么画分子结构式,详细教程-购软平台

发布时间:2022-09-22 09:56:16人气:6641

  ChemDraw是一款功能性很强的科学编辑软件,对于大多数用户来说,ChemDraw常用的功能是绘制化学式和化学反应。能熟练运用分子结构式功能会大大提高大家的工作效率。小编今天就介绍常用的分子结构式功能,怎么画分子式结构等多个工具。


  ChemDraw怎么写分子式



  ChemDraw怎么画分子式?chemdraw内置了光谱化学工具、ChemNMR等功能,是一款适用于化学和生物领域的专业的行业软件。那怎么使用ChemDraw画结构式呢?来学习下详细的教程吧。

  1、打开chemdraw,然后在打开的界面中选择”View”将下图中对号的位置全都勾选上会出现图左侧工具栏和右侧的两个框框,以便于在画结构式时加入元素符号。

  2、左边工具栏中选中的位置可以画单键结构,可以连续画出。

  3、在左侧的工具栏中可以随意选择需要画的键结构以及苯环等,右侧点击元素符号添加原子。

  4、左侧工具栏中符号的位置左键一直拖可以选择括号种类。

  5、点击左侧“A”可以添加数字等。

  6、在右下角的工具栏中可以看到画好的结构式的化学式以及分子量。


ChemDraw怎么写分子式教程图解↑

  ChemDraw画结构式怎么显示分子式

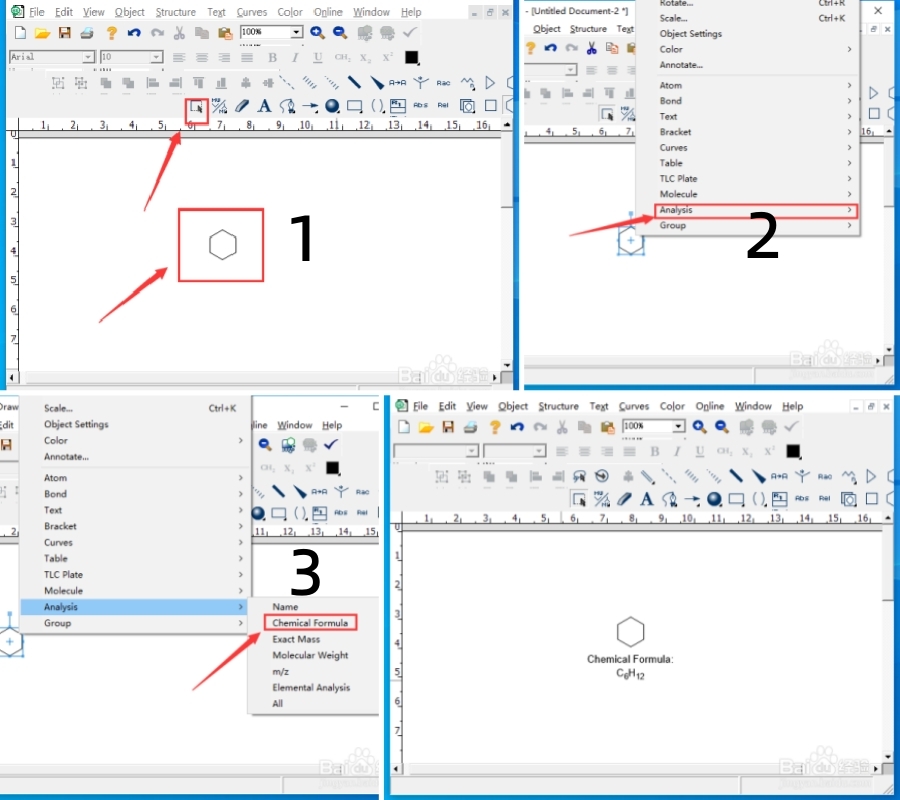

  双击打开Chemdraw软件,画出需要分子式,选择全选图标,然后点击左键拖动全选,如图1所示

  然后点击鼠标右键,在出来的菜单中选择分析annalysis按钮,如图2所示

  然后在选择分子式ChemicalFormula按钮,如图3所示


ChemDraw画结构式怎么显示分子式教程图解



  ChemDraw怎么五颜六色的结构式

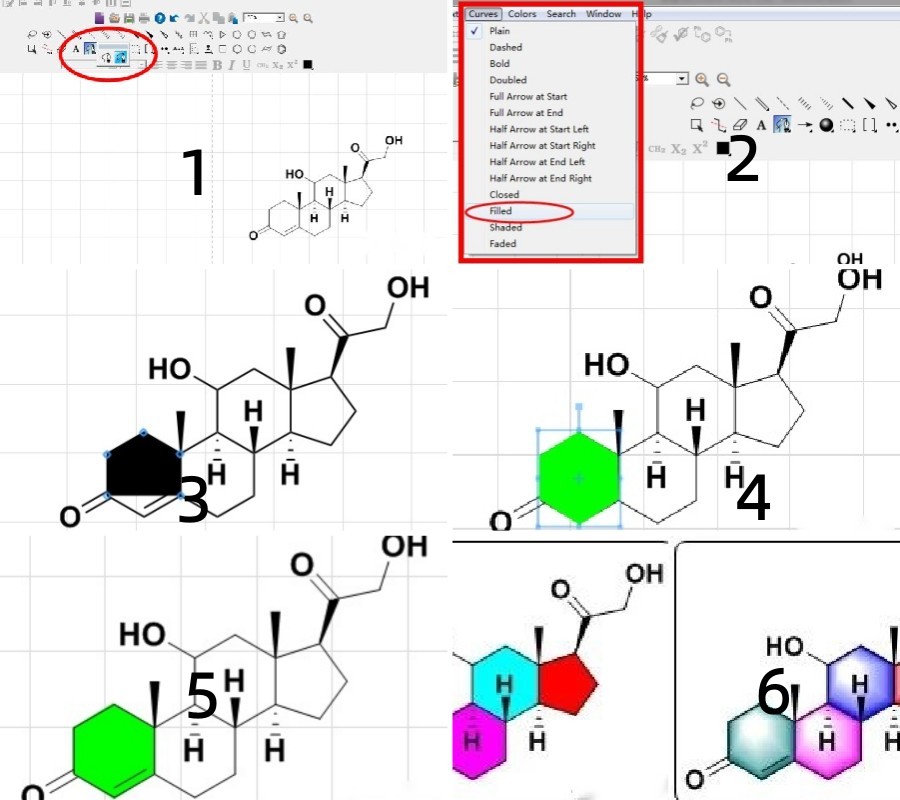

  1.选中目标分子,点击打开generaltools中的pentools选项如图1。

  2.如图2打开Crvues选项条选择filled。

  3.用鼠标选中要filled的结构的每一点,图3。

  4.选中图层填充改变颜色,图4。

  5.将分子至于图层的前段就可以得到最终效果,图5。

  6.也可以实现分子的不同颜色,如图6打开Crvues选项条选择shaded选项可以实现以下效果。




  ChemDraw怎么画结构式球

  ChemDraw可以绘制在编辑工具栏中开启捕捉功能(开启这个功能是为了最后线条能够闭合),开启后在snapping工具条下勾选snapto

  ChemDraw怎么画硅

  1.打开ChemDraw的界面。

  2.选择工具栏中的“刻章”按钮

  3.选择“Clipware,part1”选项

  4.然后选择“Clipware,part2”选项

  5.通过选中组件进行大小和位置的调整组成装置图。

  ChemDraw画结构式怎么显示化学名

  软件的structure菜单下有个convertstructuretoname的功能,你绘制好结构式之后选择这个命令即可

  ChemDraw怎么把图片转结构

  1、先将平面物体抠出。

  2、在选中移动工具(V)的前提下,按住alt键不放,同时分别点击→↓键(实际上就是把平面图层一再的复制,并且向右下方向移动)。

  3、保留最上方的一层,将下方的图层合并

  4、然后ctrl+U调整色相饱和度,立体效果就出来了。

  5、如果图形较大,还可以使用ctrl+T键右键选择透视或者斜切等工具将图形调整。

  ChemDraw搜索结构式

  特殊价态属性在“AtomProperties”对话框中的选项包括两个:Notallowed,Allowed

  特殊价态属性在AtomProperties对话框的选项

  (1)Notallowed(禁用):默认。找到匹配化合物,其被选原子只有该元素的正常价态。必要的话,在传输到化学数据库之前可自动在原子上增加或减少氢原子。

  (2)allowed(允许):找到具有所绘制的特殊价态的化合物。

  温馨提示:如果特殊价态被允许,那些原子的任何无效价态信息将自动被AnalysisStructure和CheckStructure命令所忽略。

  ChemDraw加粗结构式

  1.在chemdraw的主界面中,确定一个需要加粗的结构式。

  2.下一步对其点击鼠标右键,选择ObjectSettings这一项。

  ChemDraw画结构式的优势

  ChemDraw软件的全能家族

  ChemDraw软件一共有五个组件,功能涵盖从平面结构到立体图形,从结构图形到结构信息,从静态研究到动态演示,是当之无愧的全能家族。

  ChemDraw软件的强大功能

  ChemDraw软件功能十分强大,其基础功能是可以编辑、绘制与化学有关的一切结构图形,如建立和编辑各类分子式、方程式、结构式、立体图形、对称图形、轨道等,并能对所绘制图形进行编辑、翻转、缩放、复制、旋转、存储、粘贴等多种操作。高级功能包括:新增生成分子模型、建立和管理化学信息库以及光谱化学工具等功能。

  ChemDraw画结构式会OH变红

  考虑是不是那个原子的成键数目不对,或者其他有不符合化学规律的结构。一般点开warning可以看到具体的报错信息。

  ChemDraw分子式美化

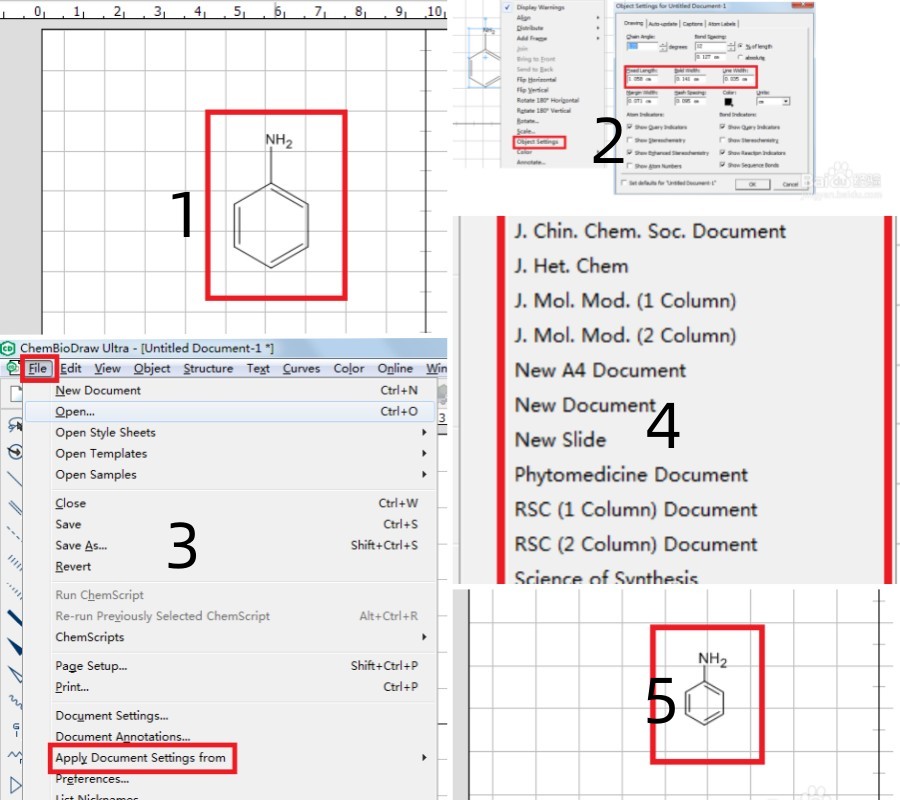

  1.首先打开电脑中的ChemDraw软件,随便画一个简单的结构式,如苯胺,默认的输出给人的感觉是比例有些失调

  2.当然我们可以选中结构式点击右键,选择objectsetting对键长键宽等进行设置,来美化结构式

  3.但是这样比较麻烦,有时有些SCI期刊杂志有自己的结构要求,所以这种自己设置的方法有时不够好

  4.点击软件菜单栏中的file选项,选择applydocumentsettingfrom选项,此时会看到很多的选项

  5.其实这些选项都是固定好的模板,有很多都是按照一些期刊系统的投稿要求来设定的,如ACS,wiley,RSC等,随便选择一个如ACS

  6.在弹出的对话框选择是,此时可以看到结构式的格式发生了改变,变的更加的美观了。这个结构式的格式也会满足ACS(美国化学会)系统的投稿要求
