分光平板和分光棱镜在实际的光学镜头中应用广泛,主要作用为光路系统分光,通过分光元件可实现光学系统多路应用的目的和效果。
本期的主要内容包含分光平板的建模和分光棱镜的建模,均为分光元件,建模的方法存在差异,主要体现在对ZEMAX中多重结构的使用中。
首先对分光棱镜进行建模,分光棱镜的建模相比于分光平板较为复杂,主要为几个面的建模,采用Zemax对分光镜和分光棱镜进行建模,主要采用多重结构对分光元件进行设置。
首先对分光棱镜的建模进行描述,分光棱镜实际上为2个三棱镜的组合,一共包含5个面,其中中间的分光面为虚拟面,共同组成了透射光路和反射光路系统。
首先来看透射光路,如图1所示,平行光束通过分光棱镜透射出射,具体的透镜数据如图2所示,从分光棱镜的镜头数据可知,面2为棱镜第一面,需要对棱镜的材料及尺寸进行设置,面3为棱镜的侧面和分光面,同样需要对棱镜的材料及尺寸进行设置。
面4为虚拟面,当光束透射通过棱镜时,光束传播方向没有改变,此时该面转角设置为0,即透射光束,当光束经过棱镜反射出射时,此时该面转角设置为90,即光束在该面处产生90°的旋转,由初始的水平光束改变为竖着光束。
图3为反射光路二维图结果,图4为分光棱镜反射光路镜头数据,从分光棱镜的镜头数据中可看出,主要针对虚拟面4和面5进行镜头参数设置,虚拟面4旋转角度设置为90°,面5的正切值修改为-1,最终呈现的效果如图3所示。
这里需要同步进行多重结构的参数编辑设置,多重结构的设置结果如图5所示。

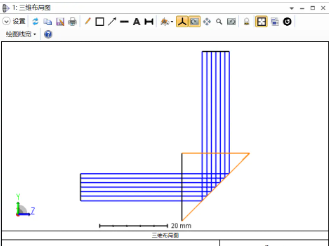

将反射光路和透射光路整合在一起,展示结果如图6所示。

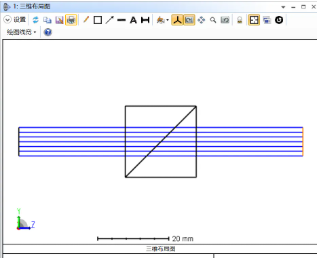

图1 分光棱镜透射光路

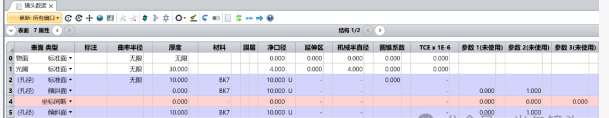

图2 分光棱镜镜头数据(透射)

图3 分光棱镜反射光路
透射部分相对比较简单,这里不做赘述,主要针对反射光路进行说明,反射光路的结果如图所示。

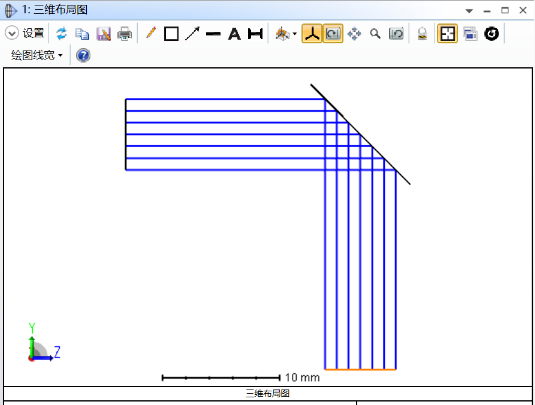

图 分光平板(反射光路)
反射部分的镜头数据如图10所示,与一般反射镜建模相同,分光平板旋转45°,此时光束旋转90°,具体的结果如图所示。

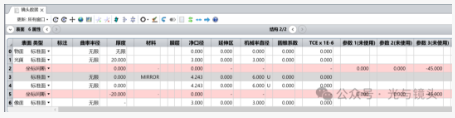

图 分光平板镜头数据(反射)
多重结构设置部分如图所示,主要包含厚度,旋转角度及材料的设置。

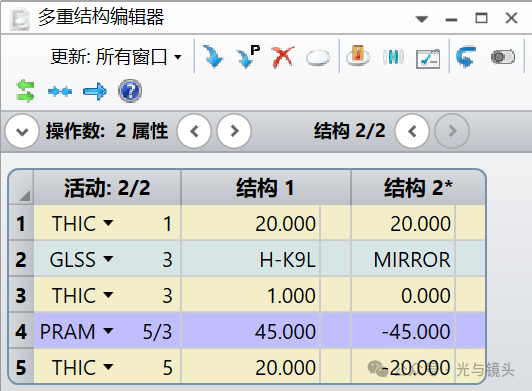

图 多重结构设置
本期的分光元件的建模设计介绍完成,大家可根据实际应用需求进行针对性建模。
