ChemDraw反应式的书写

发布时间:2022-10-24 16:54:59人气:1417

  ChemDraw作为有机化学常用的工具,包括在对于反应的进程、反应机理、特定有机化合物的性质(核磁氢谱、核磁碳谱、酸性、亲水性等性质)主要是由ChemDraw完成的。ChemDraw反应式的书写应用更为常见,下面介绍常用的方式。

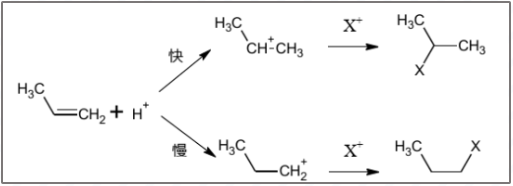

  ChemDraw反应方程式

  随便选取一个反应方程式,见视频



  ChemDraw反应方程式视频详解


  ChemDraw反应式加号

  这个简单直接用键盘输入即可


  ChemDraw反应式如何对齐

  我们自己拖来拖去,用肉眼对齐肯定还是会有误差的,那么如何让它们排列成一个舒服的反应式呢?

  选中化合物→菜单栏Object→Align→T/Bcenters

  除此之外,Align中包含6个子命令,包括:Leftedges(左边缘对齐)、L/Rcenters(左右中间对齐)、Rightedges(右边缘对齐)、Topedges(上对齐)、T/Bcenters(上下中间对齐)、Bottomedges(下对齐),左右对应的是行对齐,上下对应的是列对齐。


  ChemDraw预测NMR

  以氧氟沙星为例,向大家介绍如何利用ChemDraw预测物质核磁共振谱图。

  第一步:在页面上绘制出氧氟沙星

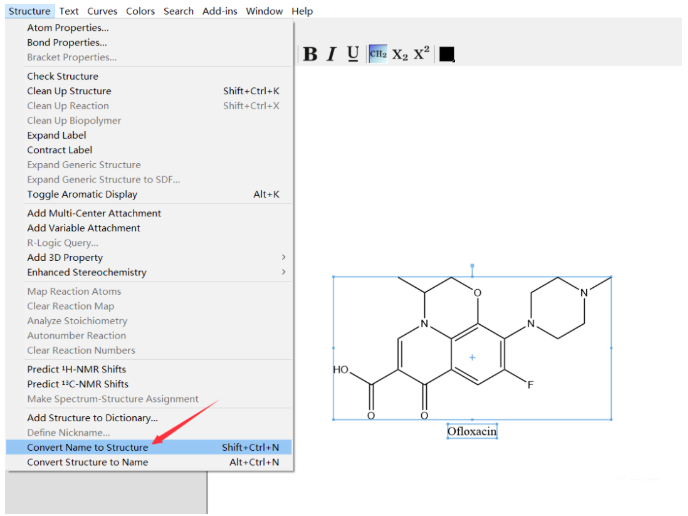

  在ChemDraw中有个很实用的功能——根据名字写出结构式,大家在遇到常见复杂化合物时可以根据图1所示,在Structure中选择ConvertNametoStructure,在出现的对话框中输入氧氟沙星的英文名,就能快速得出其结构式。(注意:由于ChemDraw暂时不支持中文,故必须输入英文名才可以哦)


  图1:根据英文名得到结构式

  第二步:选中结构式并选择核磁共振分析

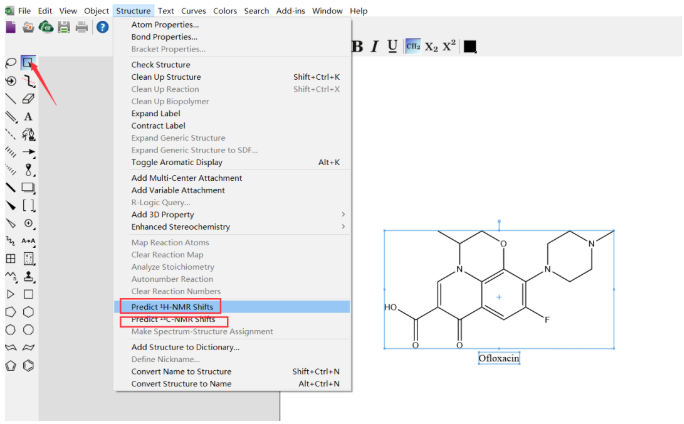

  首先利用矩形工具选中目标物质,然后如图2所示。在Structure中选择Predict1H-NMRShifts,即可得到氧氟沙星的核磁共振氢谱预测图(如图3所示)。


  图2:选中结构式并选择核磁共振分析

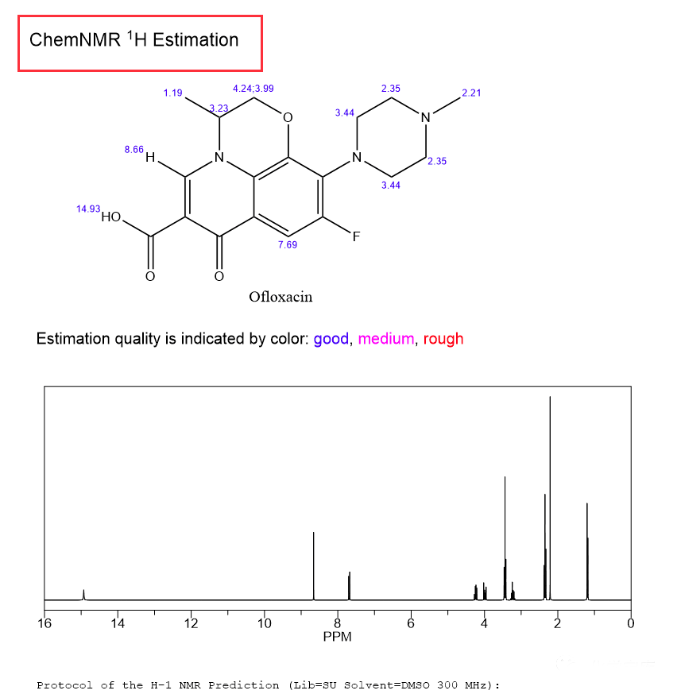

  如图即为氧氟沙星的核磁共振氢谱图。


  图3:核磁共振氢谱预测图节选

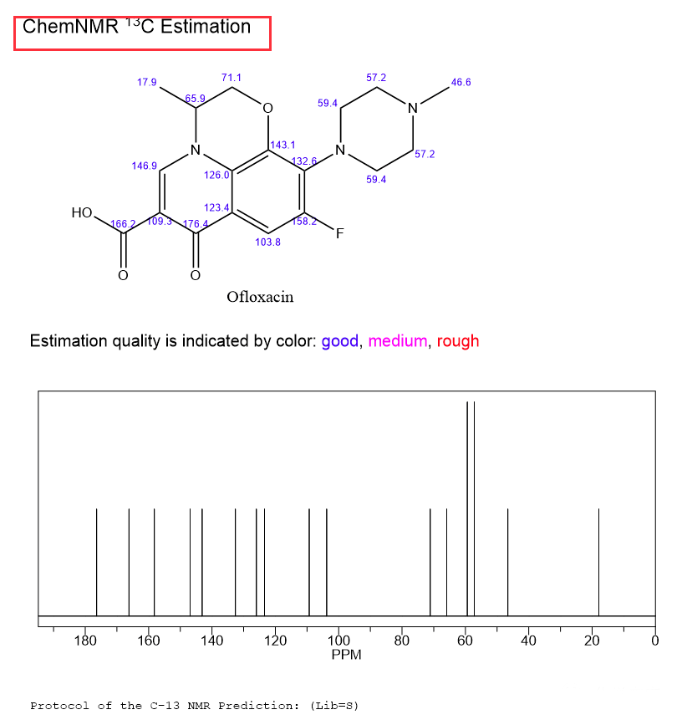

  选择Predict13C-NMRShifts,即可得到核磁共振碳谱图(如图4所示)。


  图4:核磁共振碳谱图节选

  以上就是利用ChemDraw得到氧氟沙星核磁共振预测谱图的全部内容,对于其它的物质,大家模仿上图的操作步骤即可,但在这里要注意,ChemDraw的预测谱图只能供参考,并不代表绝对的准确性,大家进行严谨的学术分析时不能使用该数据。
