ChemDraw聚合物怎么画

发布时间:2022-10-27 15:36:30人气:4970

  ChemDraw聚合物工具介绍

  下文将具体讲解有哪些聚合物工具以及如何打开聚合物工具的窗口。

  打开聚合物工具窗口

  在默认情况下.ChemDraw的聚合物窗口是隐藏的.用户需要用View菜单打开聚合物窗口。打开方法是选择View菜单下的ShowBiopolymerToolbar.(显示聚合物工身任务栏)

  聚合物工具窗口

  聚合物工具窗口的左上角4个按钮是总的控制按钮,第一个是聚合物编辑器,选择后可以让窗口中的多数工具可用;第二个是单字母氨基酸,选择后中间两排的工具可用;第三个是DNA序列,选择后左下角4个工具可用;第四个是RNA序列,选择后右下角4个工具可用。

  ChemDraw聚合物怎么画

  下面一起来学习如何在ChemDraw中绘制高分子化合物中的聚苯乙烯。

  绘制之前先做如下准备工作:点击对象—>固定长度和固定角度,以保证键长、键角的一致性。

  聚苯乙烯绘制过程如下:

  1.点击视图—>主工具栏。

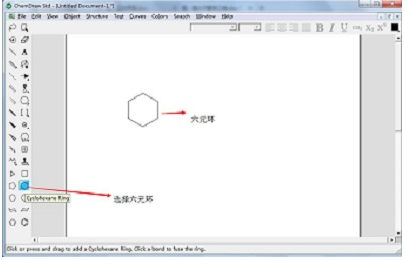

  2.在主工具栏选择六元环(如下图)。


  选择六元环

  3.单击文档窗口,出现六元环。

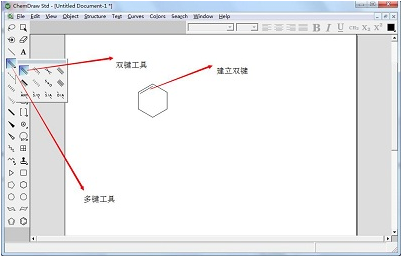

  4.单击多键工具—>双键工具,在需要添加双键的位置单击即可(如下图)。


  添加双键

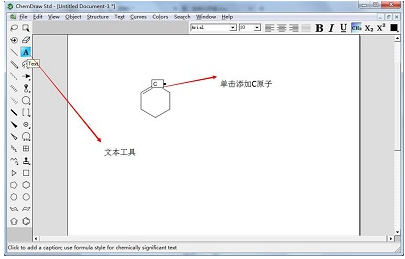

  5.单击文本工具,在需要添加原子名称的位置单击即可输入(如下图)。


  添加文本

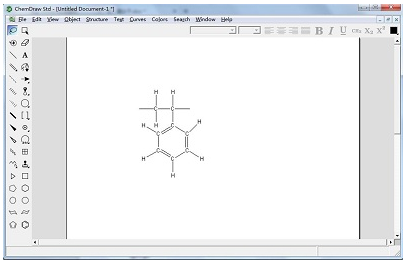

  6.最后可得到聚苯乙烯的图形(如下图)。


  聚苯乙烯

  以上就是介绍的在ChemDraw中绘制高分子化合物聚苯乙烯的方法


  ChemDraw怎么画聚合物下标

  在工具右列的4圆环上面有个可展开的图标,点开后第二个Aromatics里就可以看到4,5,6元环二烯烃,选定后,在画图的地方点一下,(以吡咯为例),出来一个5元环烯烃,在工具栏View里有showperiodictablewindow,选定后,出现元素周期表。
