ChemDraw中的符号

发布时间:2022-10-31 14:18:36人气:10885

  很多人日常使用ChemDraw是一款非常优秀的化学绘图软件,在其绘制化学结构式或者反应式的过程中,常常需要添加各种符号。比如有的用户会需要输入希腊字符,但是不知道用什么方法添加。本教程就来给大家介绍一下ChemDraw中打出符号的教程。

  1.ChemDraw中打出符号π的教程

  这果介绍在ChemDraw打出希腊字符π的第一种方法是通过键盘输入的。第一步:选择“文本工具"在ChemDraw化学工具的绘制窗只生成文本输入框;

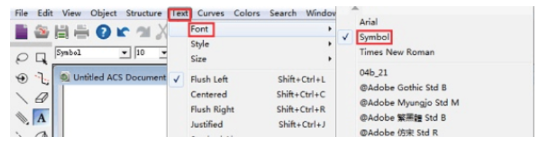

  第二步:单击“Text"菜单并选择“Font"/""Symbol"子命令;


  输出符号π


  第三步:按下P键盘键即可在文本框中生成希腊符号π,该状态下每个键盘键皆对应相应的ChemDraw符号,这是在安装ChemDraw时系统就已经默认好的,比如A键对应希腊字符α,若需要绘制其他希腊字符参考该方法即可。


  ChemDraw绘制方法二:


  在ChemDraw中打出π符号的另一种方法就不需要使用键盘,操作过程也分为三步。


  第一步:选择"文本工具"在ChemDraw化学工具的绘制窗口生成文本输入框,与方法法一相同;


  第二步:单击View菜单并选择ShowCharacterMapWindows(显示字符映射表)窗口,随机就会在ChemDraw化学工具绘制窗口弹出一个小窗口,这就是字符映射表;


  第三步:单击字符映射表窗口的黑色倒三角符号选择Symbol或其他格式,有多个格式支持希腊符号输出,自己去探索挖掘吧,最后单击π图标即可在文本输入框中打出π符号。


  以上就是ChemDraw中打出符号π的教程,用户可以根据自己的实际情况选择适合自己的方法,了解更多可以关注本站。


  2.ChemDraw中输入希腊字母

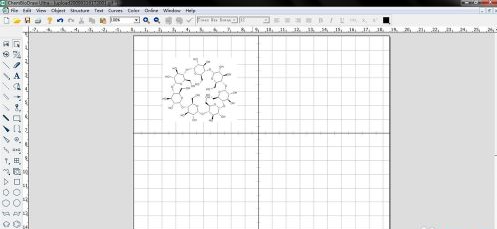

  打开你所要编辑的ChemDraw文件,选择要输入希腊字母的结构式,这里我以β-环糊精为例进行说明

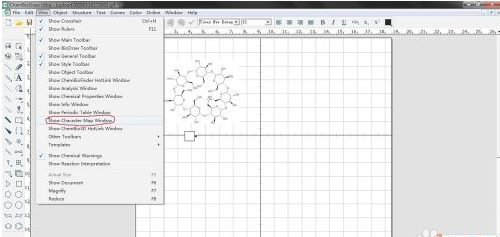

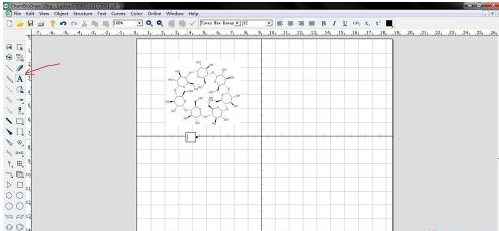

  选择文本(位置在图中已标注)点击要输入希腊字母的地方,之后在菜单栏中选择view——showcharactermapwindow



  选择view——show character map window .png

  然后在弹出来的对话框中,在symbol字体中便可以找到所要的希腊字母了

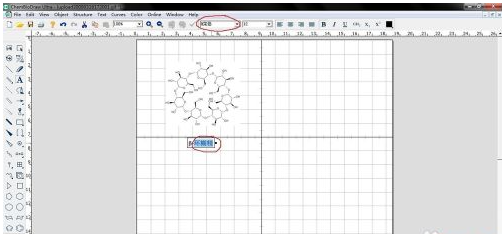

  注意在输入环糊精等中文时必须要将字体选为宋体,但是输入的希腊字母不能改字体,只能为symbol字体,这样问题就解决了
