ChemDraw曲线线路怎么画

发布时间:2022-11-03 14:46:11人气:1112

  ChemDraw该软件是世界领先的化学绘图工具,可以绘制各种复杂的结构方程式。ChemDraw21软件增加了新的生物绘图工具,可以方便化学领域的图形绘制。本教程将向您解释如何使用工具绘制曲线线路。

  1.单击绘制图形:


  (1)在工具板上选择画笔工具。


  (2)在绘制窗口定位曲线的起点,并单击鼠标左键。

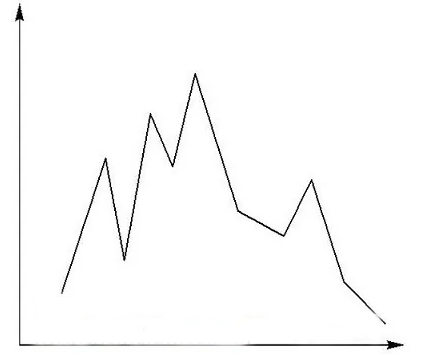

  (3)移动鼠标,再次定位并单击得到第二点,此时两点被直线连接,继续单击可以得到所需图形(见下图)。


  2.拖动鼠标绘制曲线:


  在工具板上选择画笔工具。


  在工作窗口定位曲线的起点,并拖动鼠标,出现两端点。


  移动鼠标至另一位置,再次定位后拖动鼠标即得到一曲线。在此端点出现三个灰点用于控制曲线的曲率及位置。用鼠标调节灰点的位置可以改变曲线。


  继续以上操作可以得到第二段曲线,以此类推。


  绘制结束后,可按Esc或者单击另一工具退出曲线绘制(见下图)。


  3.编辑改变曲线:


  编辑已绘制的曲线的方法:


  选择画笔工具。


  将鼠标移动至曲线的任意位置,单击鼠标左键即可进入编辑状态。


  此时原来绘制时用以调节曲线的灰点都会重现。


  选择任意灰点可以对曲线进行编辑改变。


  通过上述教程,大家可以掌握ChemDraw绘制曲线线路的方法。
