AI助力化学教学-ChemDraw的使用

ChemDraw 是全球化学界标准的专业绘图软件，可绘制化学结构式、反应式、实验装置图，预测光谱、生成系统命名等。

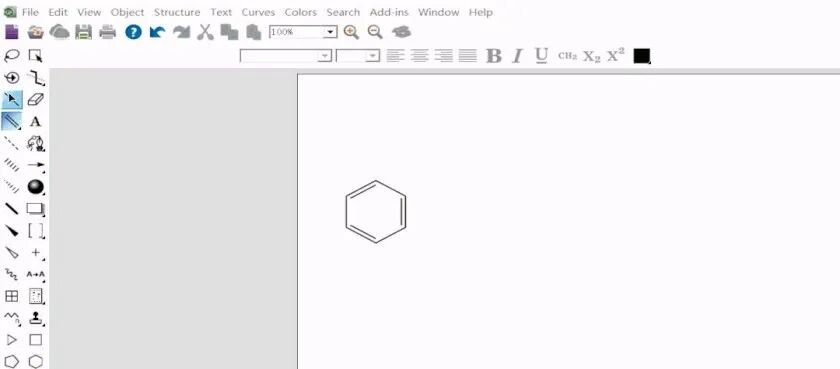

一、界面快速认识

二、基础操作

1.画简单分子（以苯为例）

左侧点环工具（Hexagon）。

在画布点一下 → 苯环自动生成。

用键工具（Single Bond） 延伸键：点苯环顶点 → 拖动向外。

用文本工具（Text） 标原子：点原子位置 → 输入 O/N/S 等。

2.画反应式（配箭头 + 条件）

画好反应物、生成物结构。

左侧选反应箭头（Reaction Arrow） → 拖动画箭头。

箭头上下用文本工具写条件：△、催化剂、温度等。

3.画实验装置图（滴定 / 蒸馏）

左侧 Templates → Lab Equipment（实验器材模板）。

拖放：滴定管、锥形瓶、铁架台、烧瓶、冷凝管等。

用 键工具 / 线条 连导管，调整角度与位置。

三、导出与插 Word/PPT

导出格式：PNG（透明）、JPG、PDF、SVG、CDX（源文件）。

操作：File → Save As → 选格式 → 保存。

插入 Office：直接复制画布结构 → 粘贴到 Word/PPT，可双击返回 ChemDraw 编辑。
