chemdraw导出3D模型至3DS MAX美化

chemdraw自带的chem3D其模型可改性小且改动麻烦，而在3DS MAX中模型十分容易美化，但3DS MAX较难制作出标准的分子结构模型，因此将两者联用是十分必要的。本文将简单介绍一个联用方法。

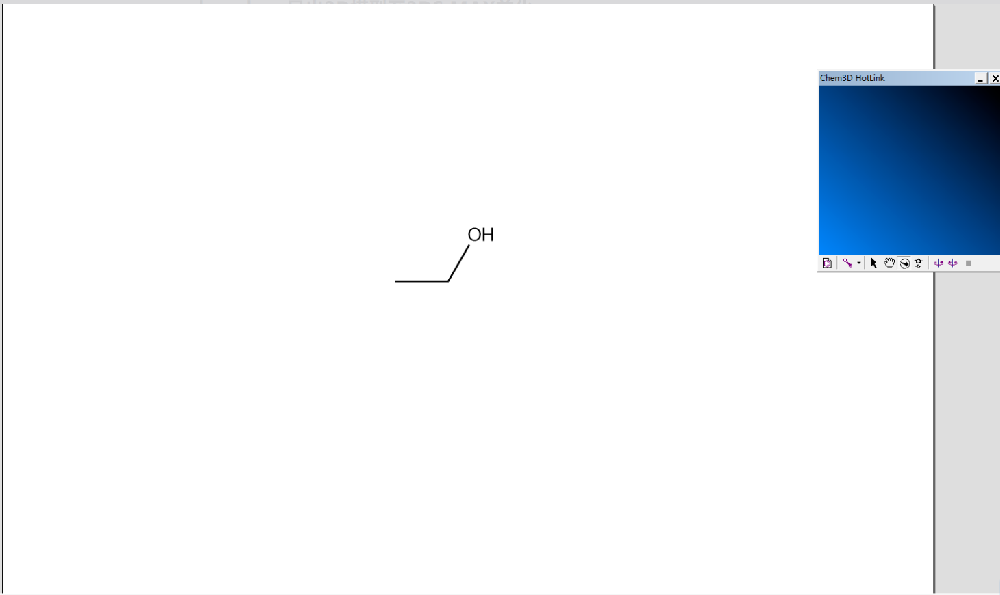

首先在chemdraw中画出模型的结构式，以乙醇为例：

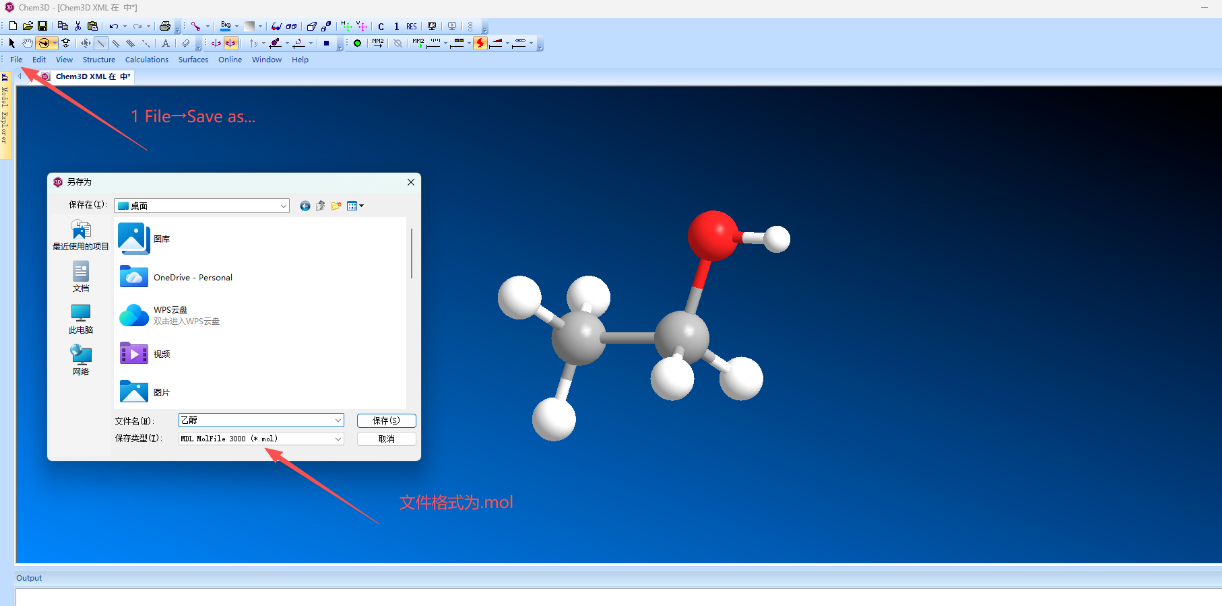

将画好的结构式复制到chem3D中，在文件中选择另存为.mol格式文件

然后打开Mercury软件，用它打开.mol格式文件。打开后选择File→print in 3D→generate即可得到.wrl格式文件，该文件可用3DS MAX打开。

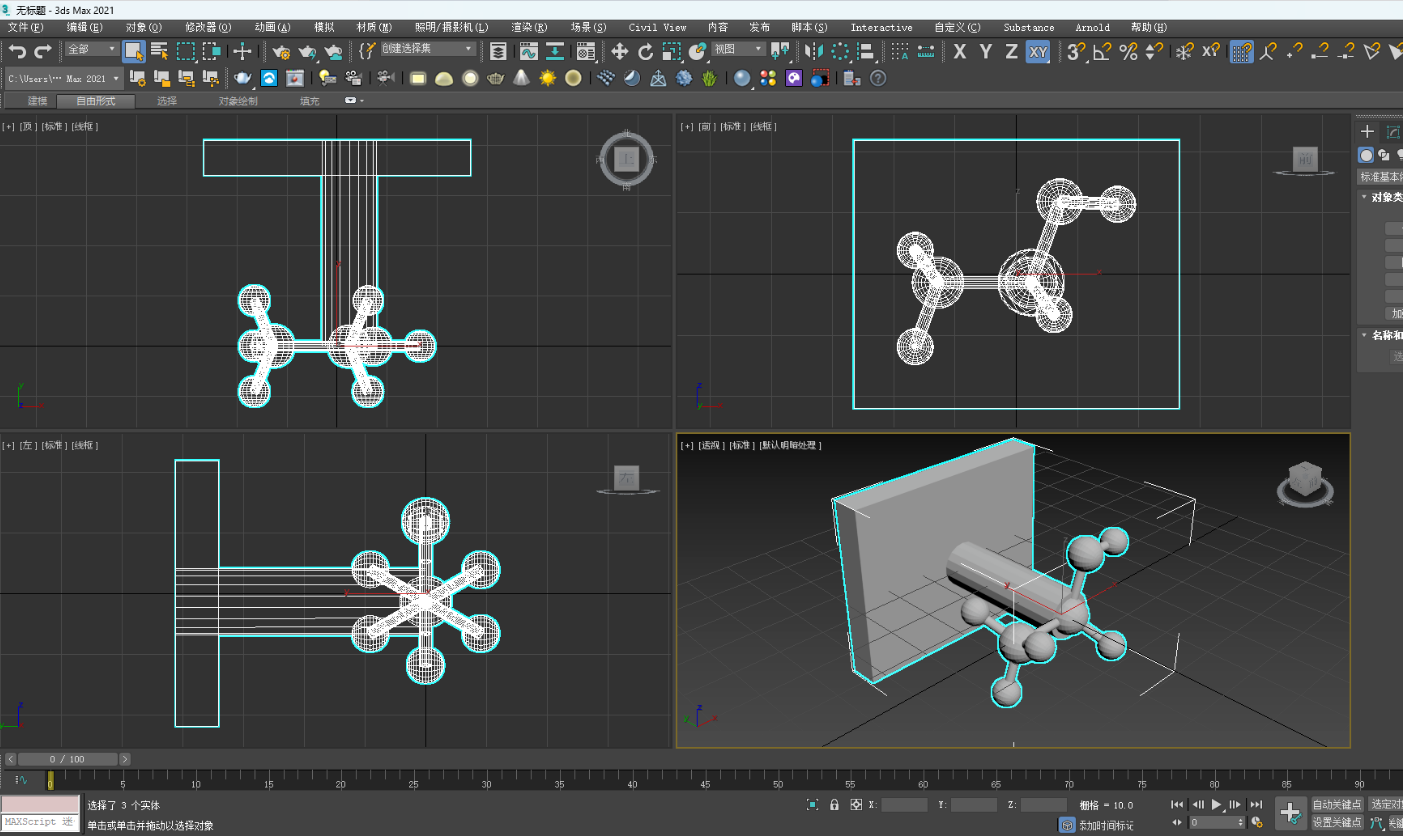

使用3DS MAX打开.wrl文件，提示VRML导入，√上重置场景，转为3DS坐标和创建基本体，点击确定。

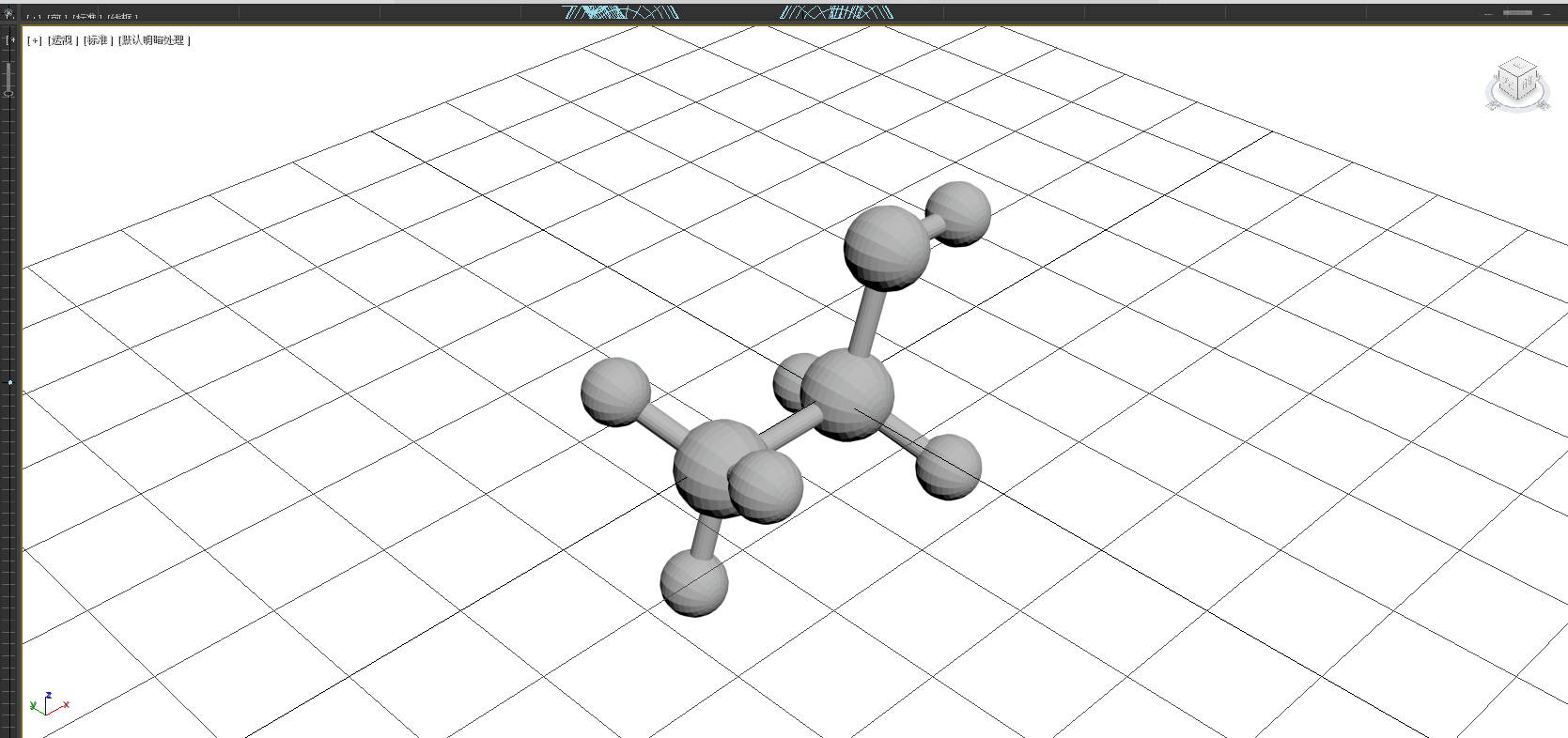

选中基本体，右击后选择转为可编辑网格，在网格编辑中使用炸开（48，炸开到对象），炸开后将不需要的物体删掉，便可以开始美化。

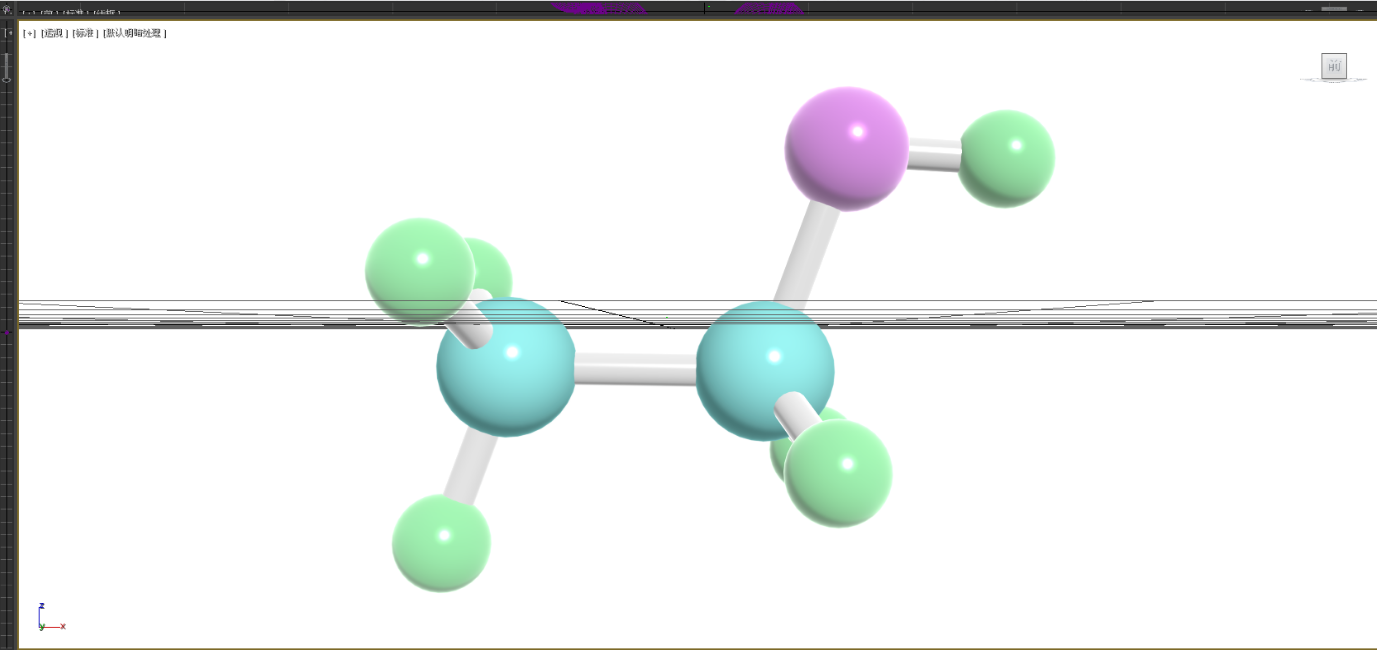

平滑→赋予材质

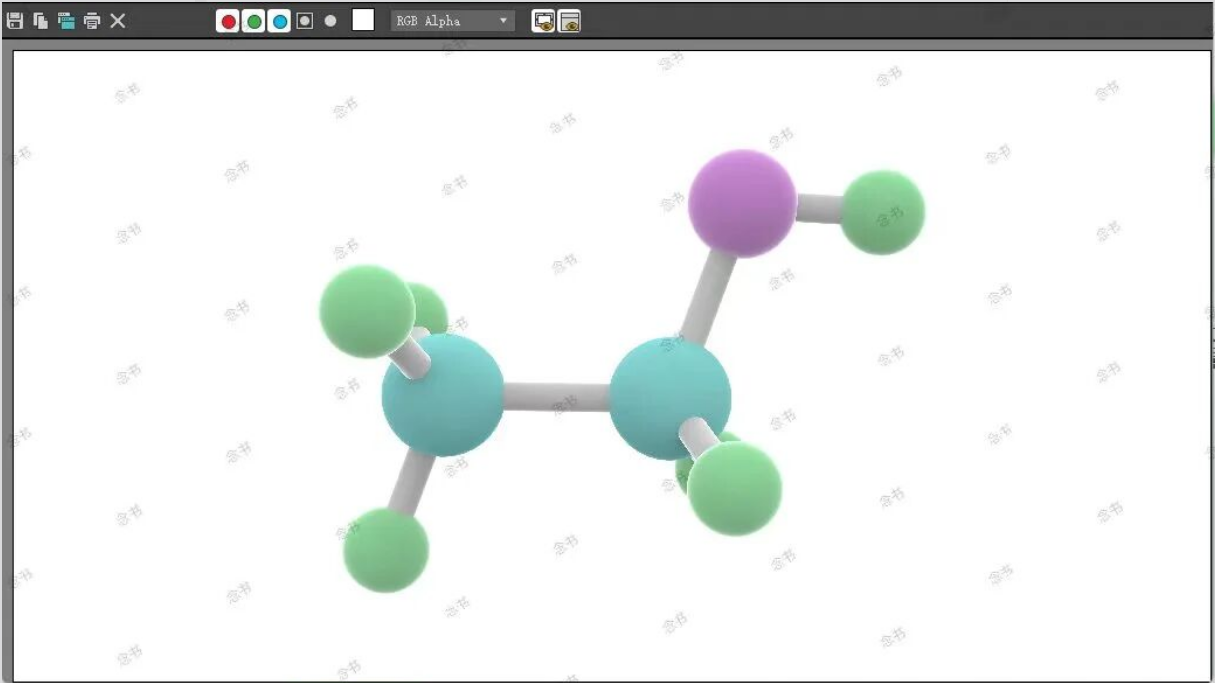

渲染

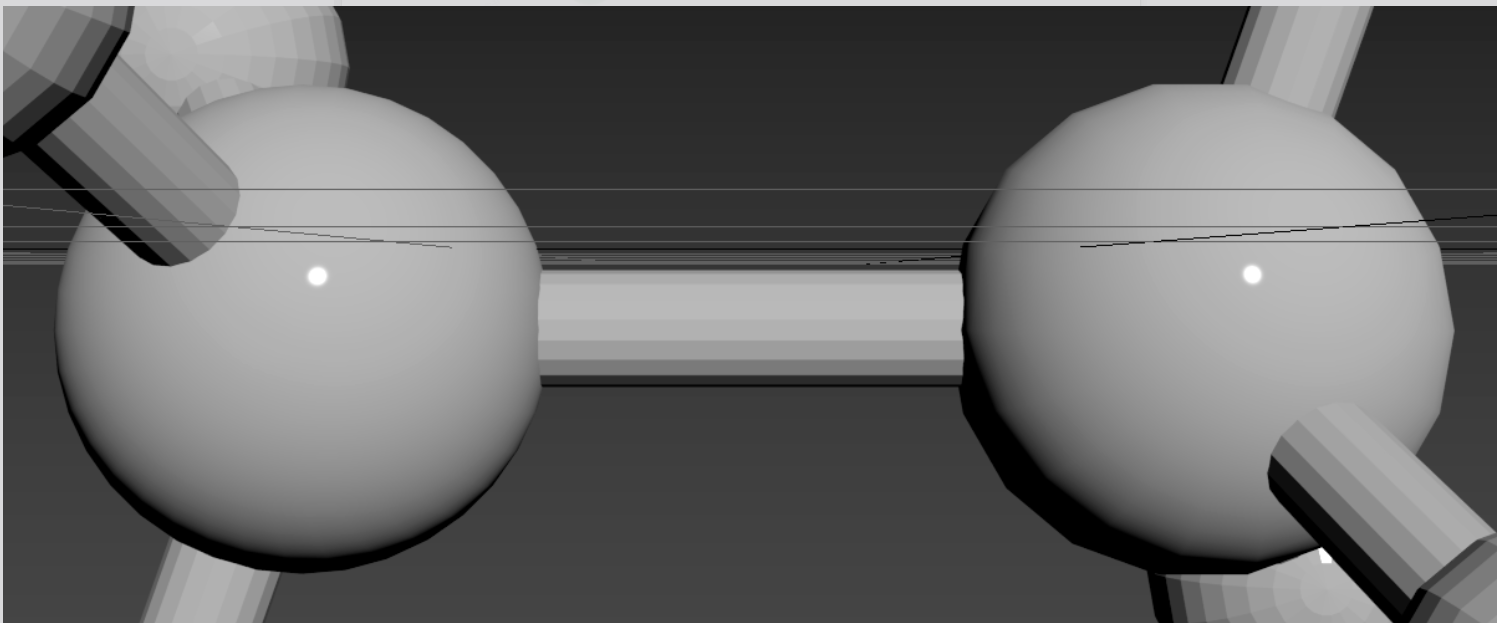

值得一提的是涡轮平滑比平滑更“滑”，左边为涡轮平滑，右边为平滑。
