EPLAN带你做线束-批量隐藏束或路径的终点

发布时间:2022-11-17 10:29:21人气:1800

EPLAN公司计划在2022年年底前发布全新教程书籍,本次修订版教程完全基于EPLAN 2022版本软件全新打造,目的是帮助广大的中国EPLAN用户快速上手新版软件,EPLAN 2022版本软件更换了最新界面,让您眼前一亮,更符合您的软件使用习惯。




不仅如此,我们为了让您更快的使用EPLAN Harness proD设计实际生产项目,我们收录了一批实战应用技巧,让您在设计实际线束项目中少走弯路,本批次实战应用宝典内容涉及了EPLAN Harness proD的建库、工作区设计、钉板图设计和EPLAN Electric P8线束原理图设计细节技巧。


EPLAN带你做线束

批量隐藏束或路径的终点


01在工作区中,看到很多束上控制点,影响美观,如下图所示。




02在菜单栏的【视图】中,点击【显示控制点】,即可隐藏束上的控制点,如下图。

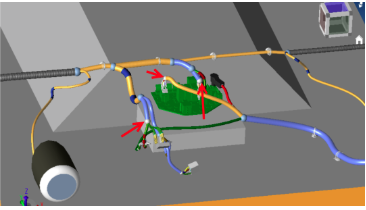

03不显示束上的控制点效果如下图,但在束的终端的终端点依旧存在,如下图所示。

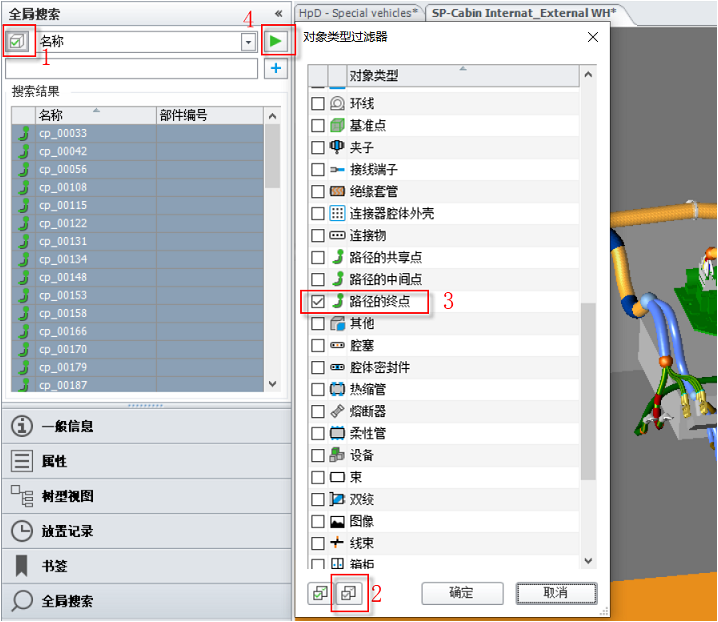

04打开左侧栏的【全局搜索】,按照下列步骤操作,搜索出所有终端点,如下图。


1) 打开【对象类型过滤器】,


2) 点击【去掉所有勾选】,


3) 勾选【路径的终点】


4) 最后点击“三角”如下图,执行搜索,在搜索结果中即可看到所有的终端点。




05按住Shift键,选中需要隐藏的对象,【右键】-【隐藏】。

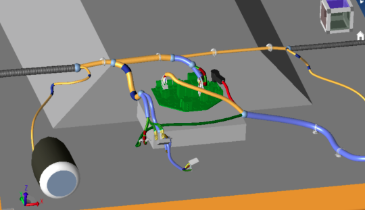

06隐藏路径的终点效果图如下。


以上是EPLAN做线束-批量隐藏束或路径的终点的方法,更多技术问题请关注本平台。

购买或试用正版EPLAN软件请联系客服。
