ChemDraw化学结构的绘制-键工具环工具的使用

发布时间:2022-11-28 14:42:57人气:482

      众所周知ChemDraw化学结构的绘制会用到键工具环工具,接下来分别介绍键工具和环工具的使用。

      1.键工具

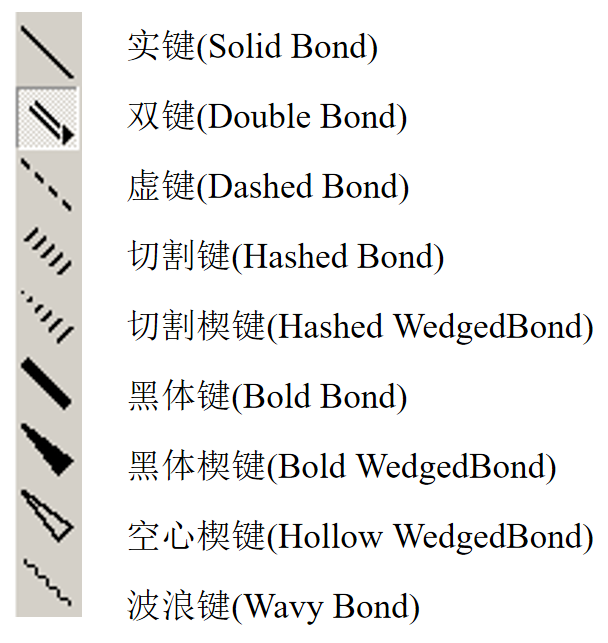

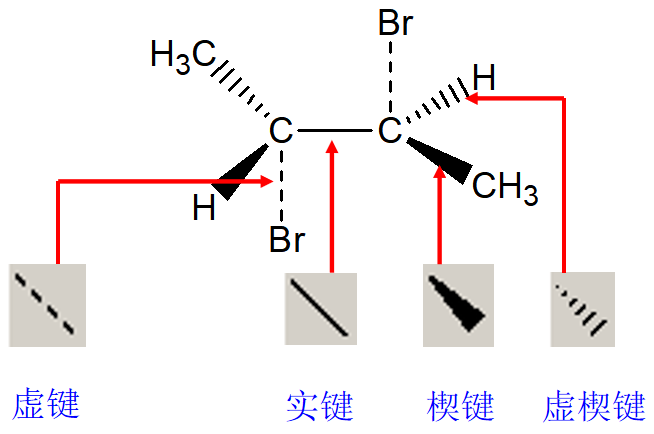

      实键(Solid Bond)双键(Double Bond)虚键(Dashed Bond)切割键(Hashed Bond)切割楔键(Hashed WedgedBond)黑体键(Bold Bond)黑体楔键(Bold WedgedBond)空心楔键(Hollow WedgedBond)波浪键(Wavy Bond)
.png

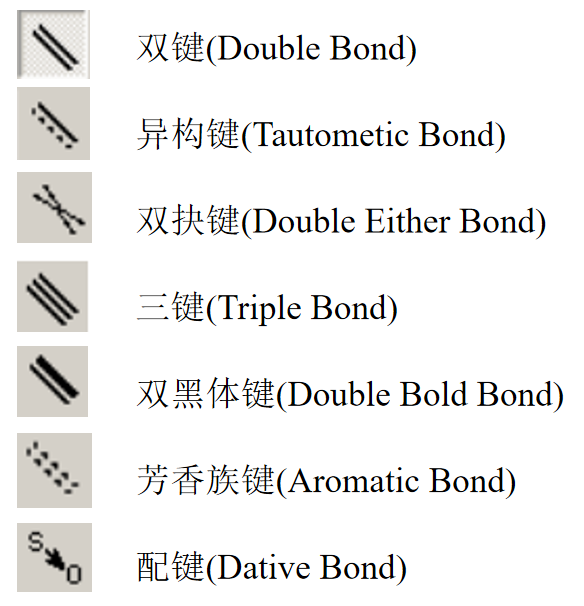

      双键(Double Bond)异构键(Tautometic Bond)双抉键(Double Either Bond)三键(Triple Bond)双黑体键(Double Bold Bond)芳香族键(Aromatic Bond)配键(Dative Bond)
.png

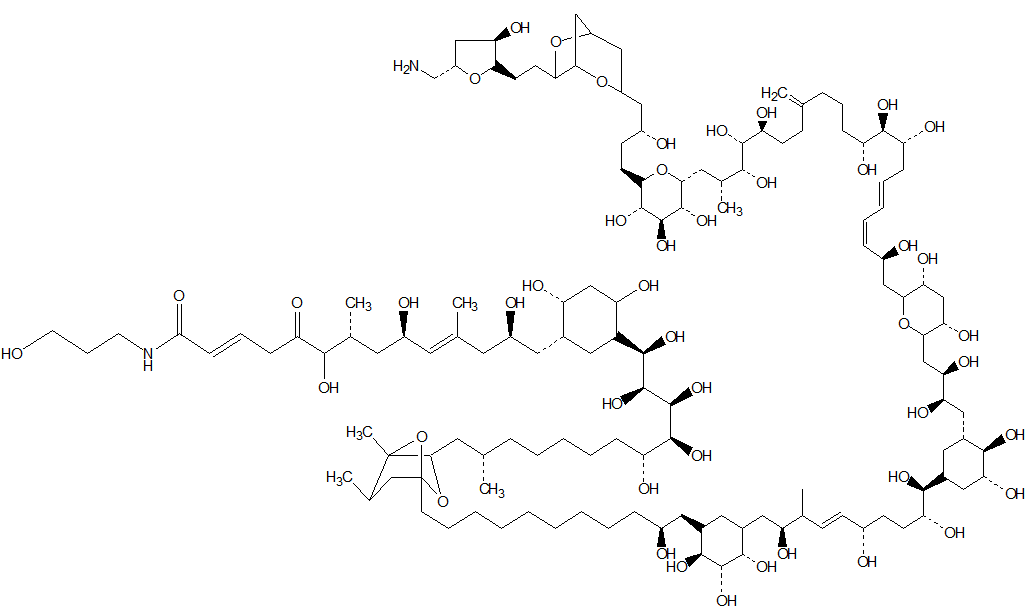

      Polytoxin(海葵毒素)

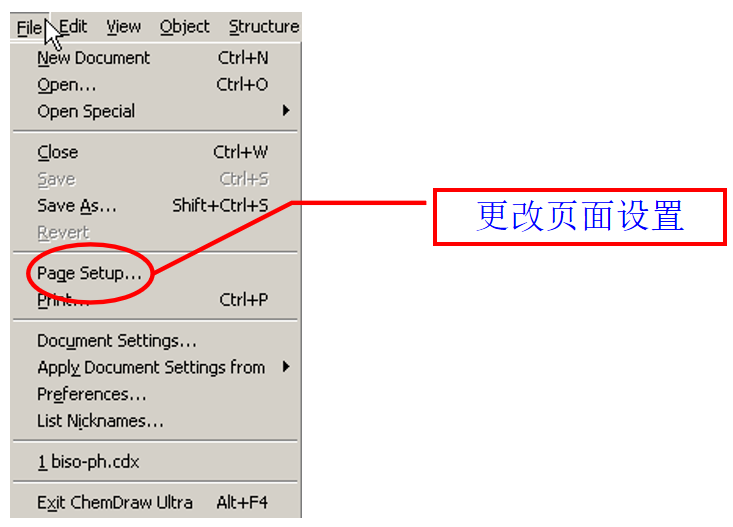

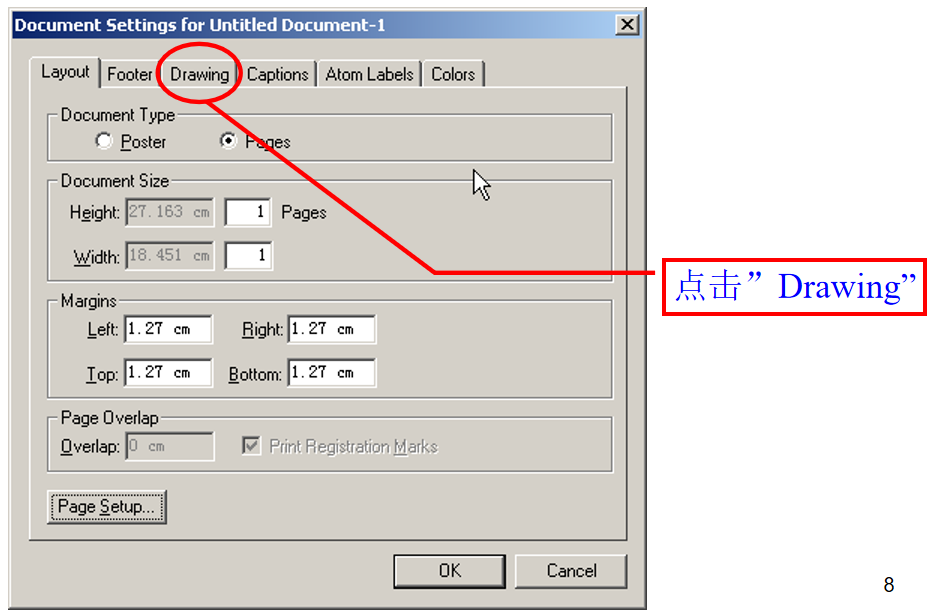

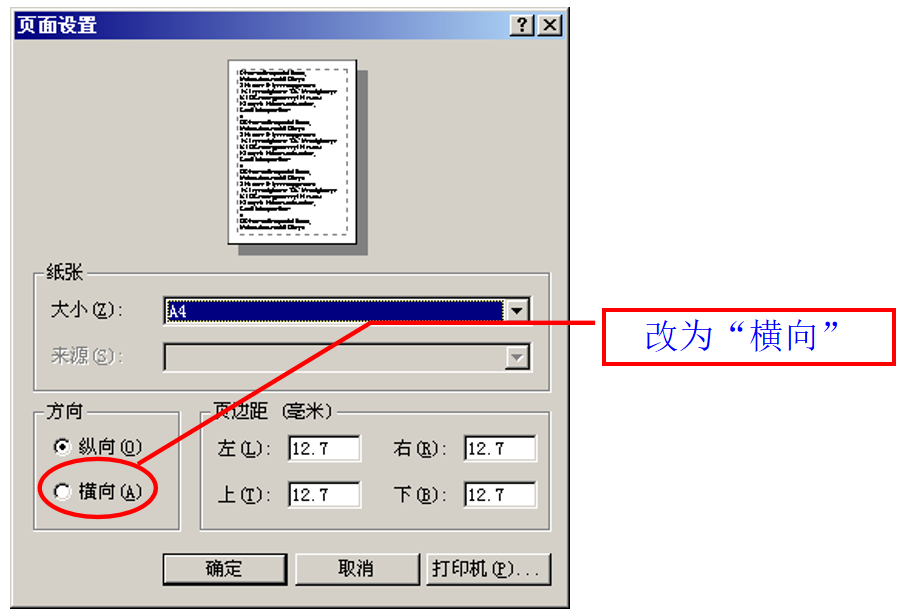

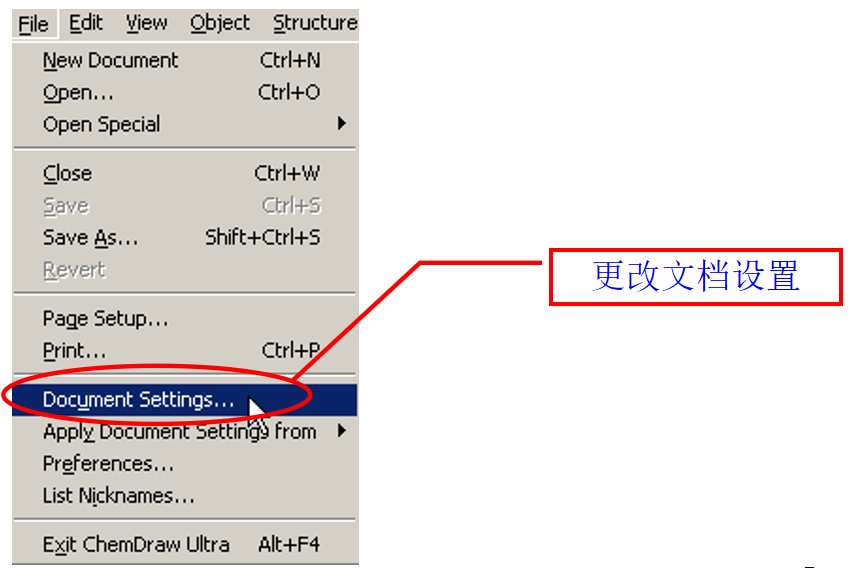

      更改页面设置
.png

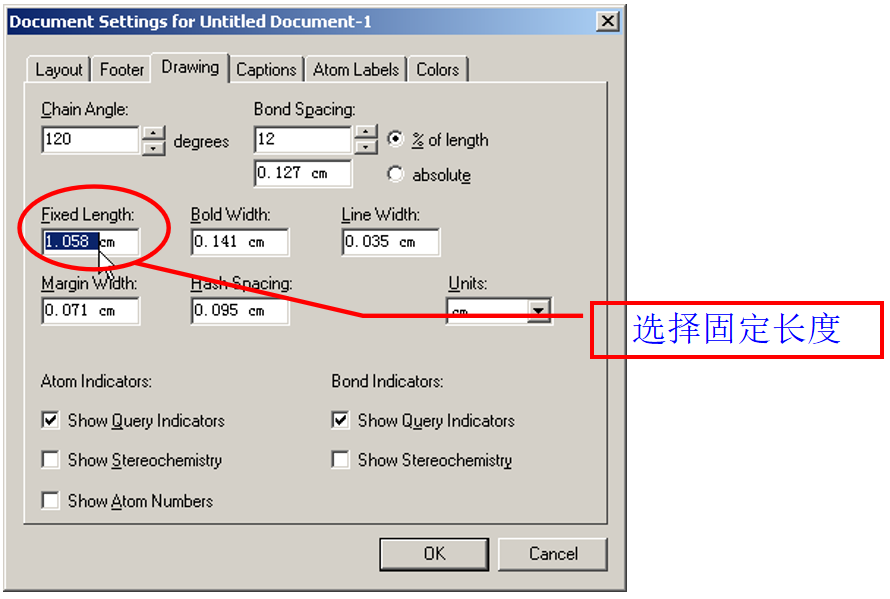

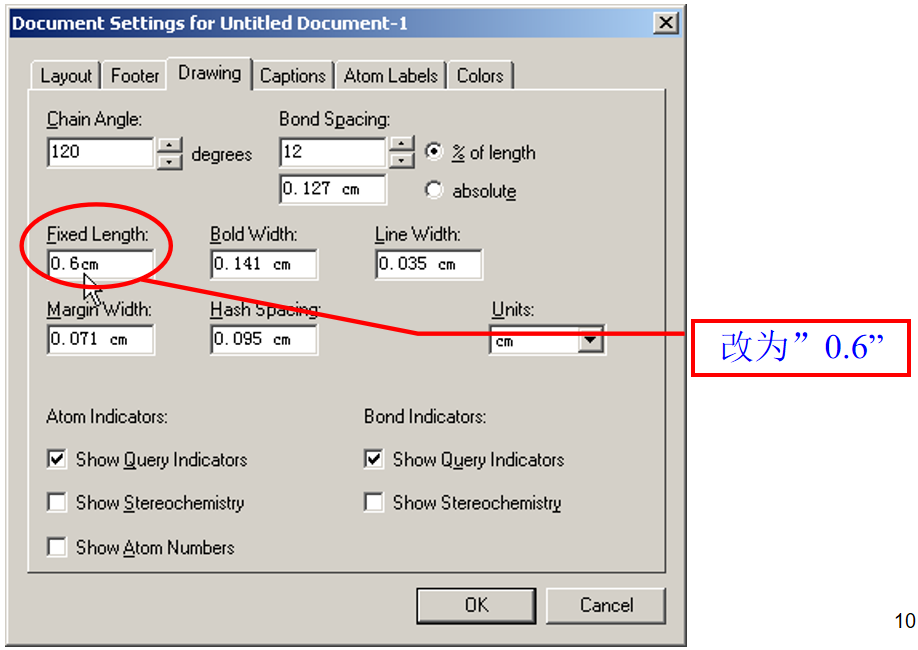

      选择固定长度
.png



      2.环工具

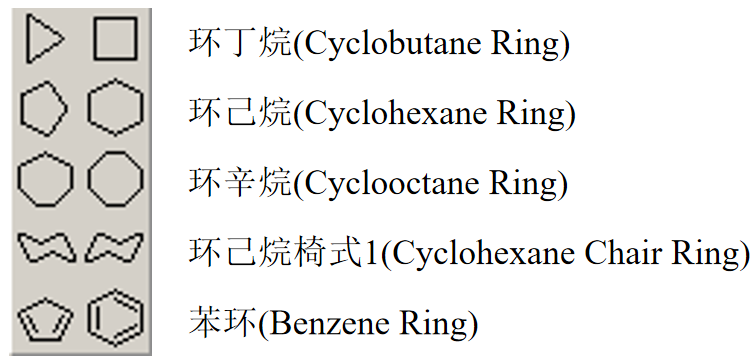

      环丁烷(Cyclobutane Ring)环己烷(Cyclohexane Ring)环辛烷(Cyclooctane Ring)环己烷椅式1(Cyclohexane Chair Ring)苯环(Benzene Ring)
.png

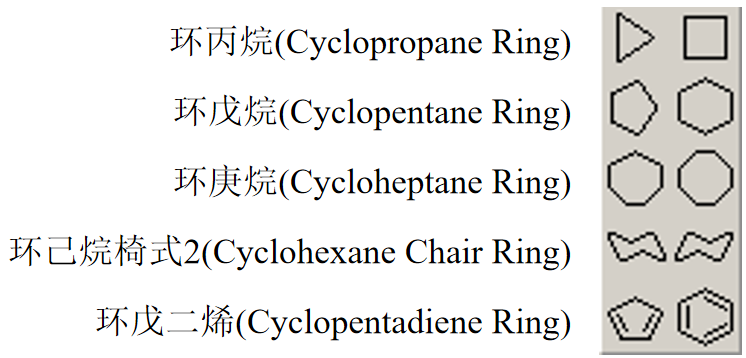

      环丙烷(Cyclopropane Ring)环戊烷(Cyclopentane Ring)环庚烷(Cycloheptane Ring)环己烷椅式2(Cyclohexane Chair Ring)环戊二烯(Cyclopentadiene Ring)

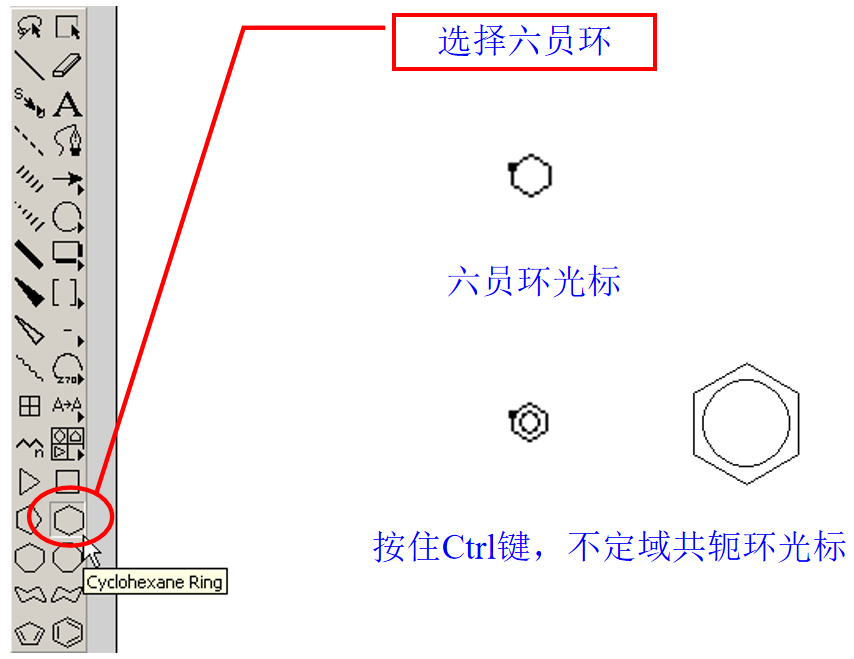

      选择六员环、、六员环光标,按住Ctrl键,不定域共瓴环光标

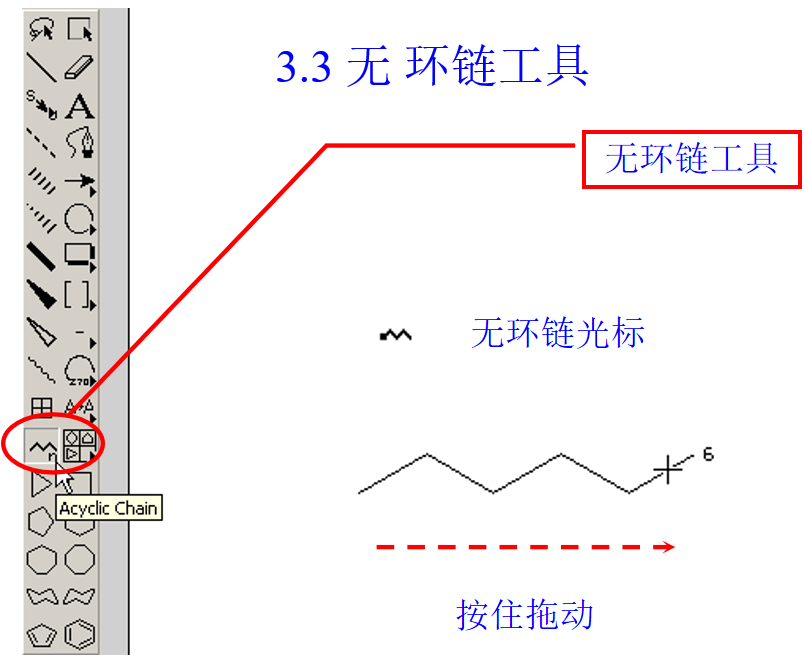

      3.3无环链工具、无环链工具、无环链光标,按住拖动

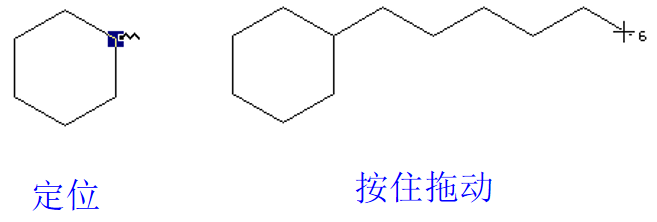

      定位,按住拖动。

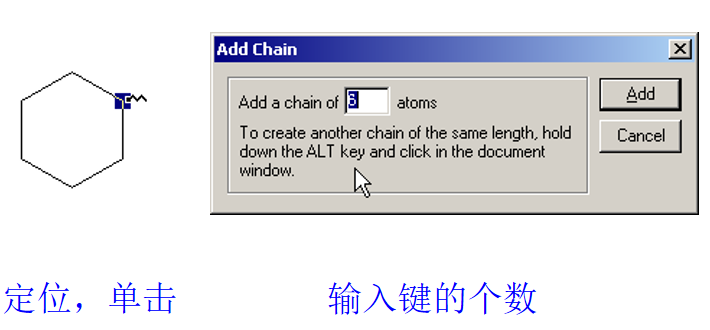

      定位,单击,输入键的个数

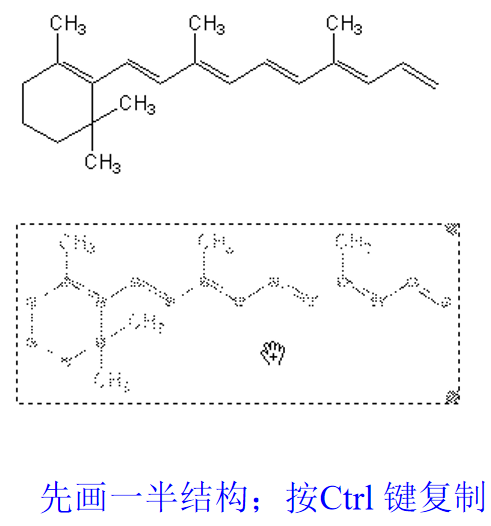

      先画一半结构;按Ctrl键复制

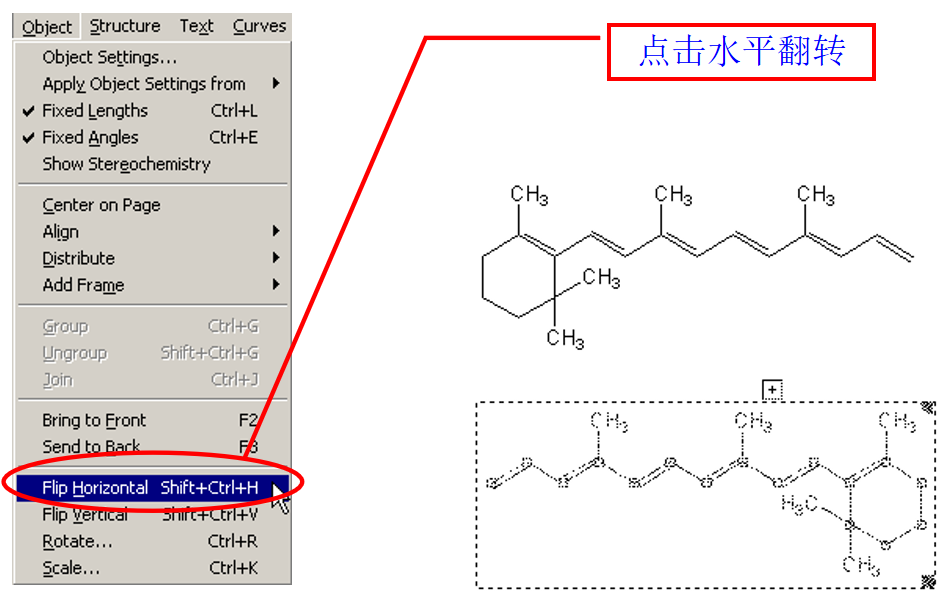

      点击水平翻转

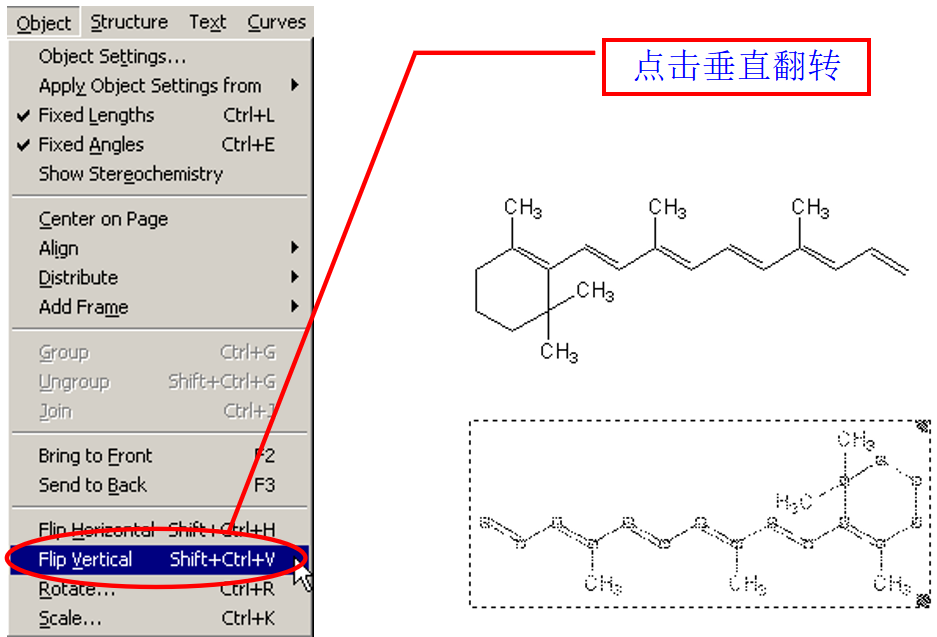

      点击垂直翻转

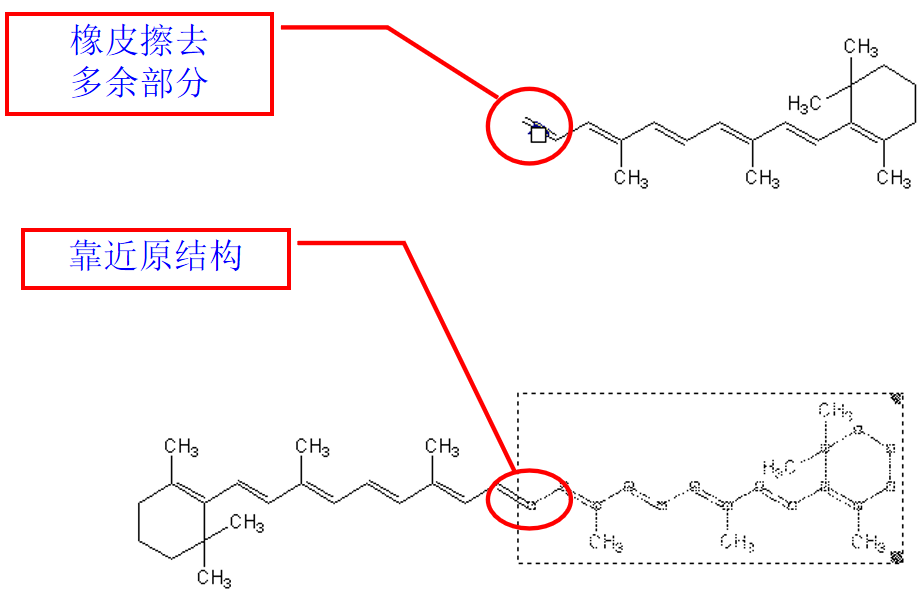

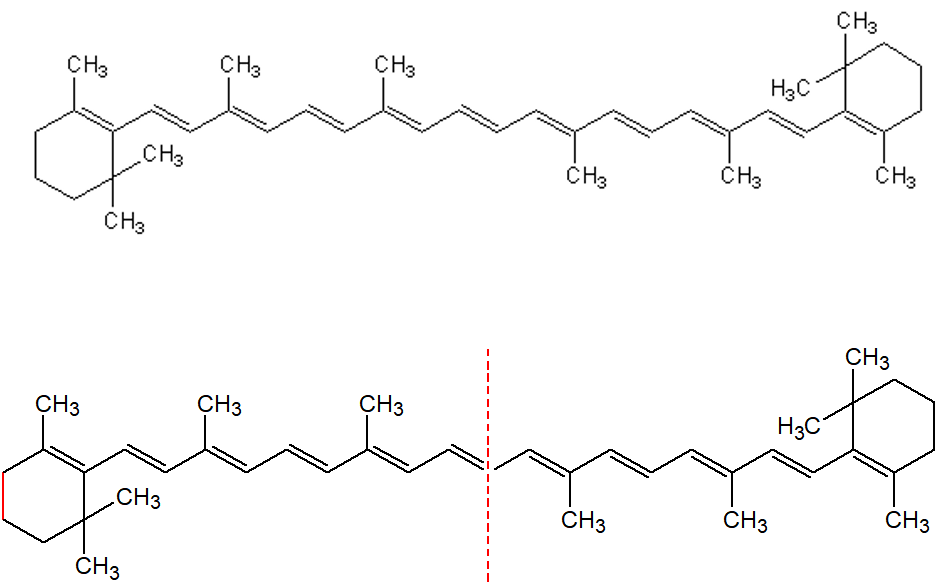

      橡皮擦去多余部分,靠近原结构

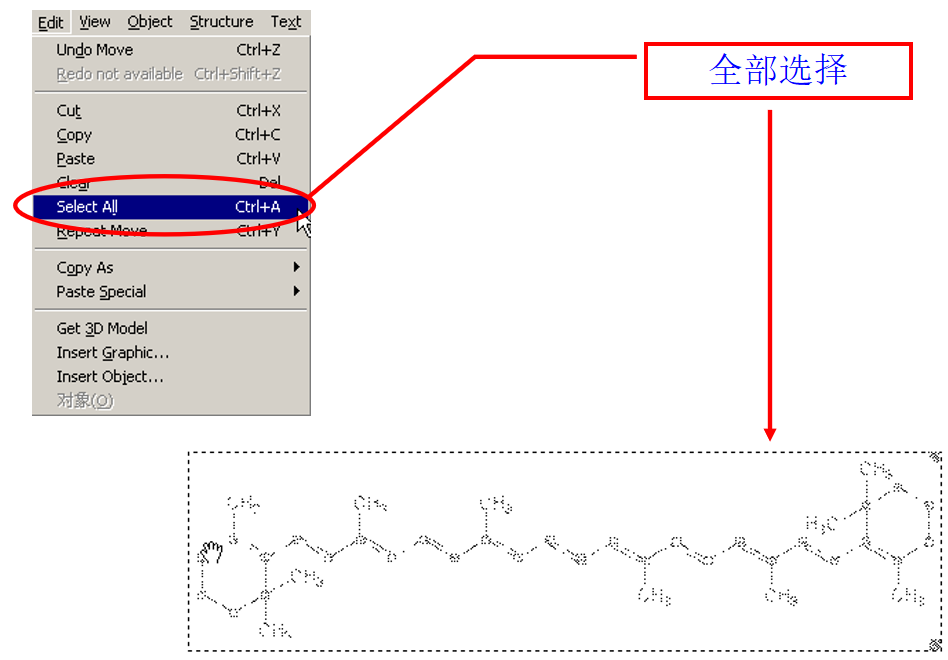

      全部选择

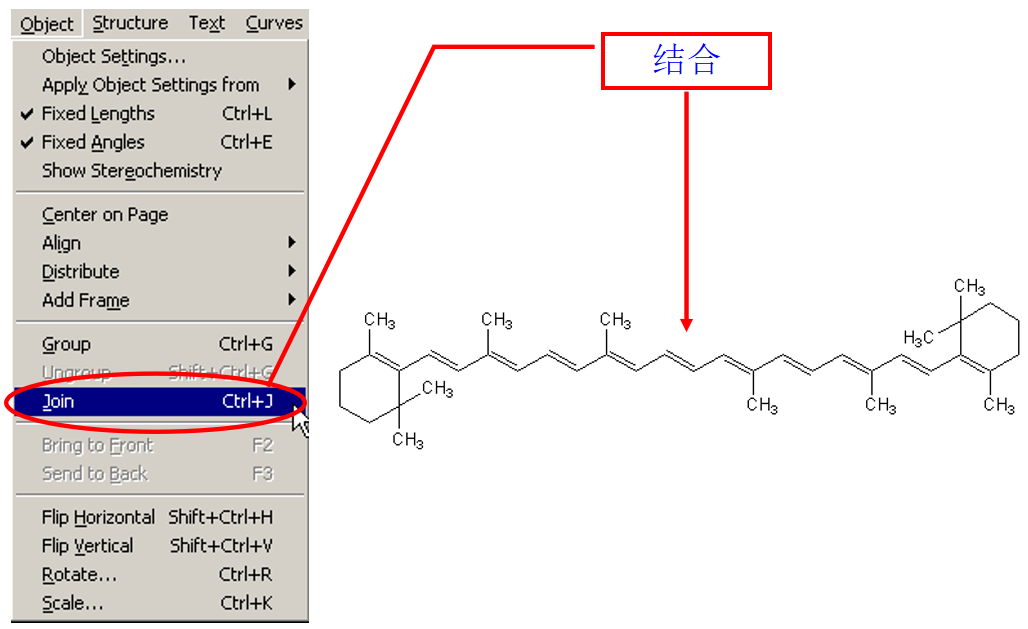

      结合

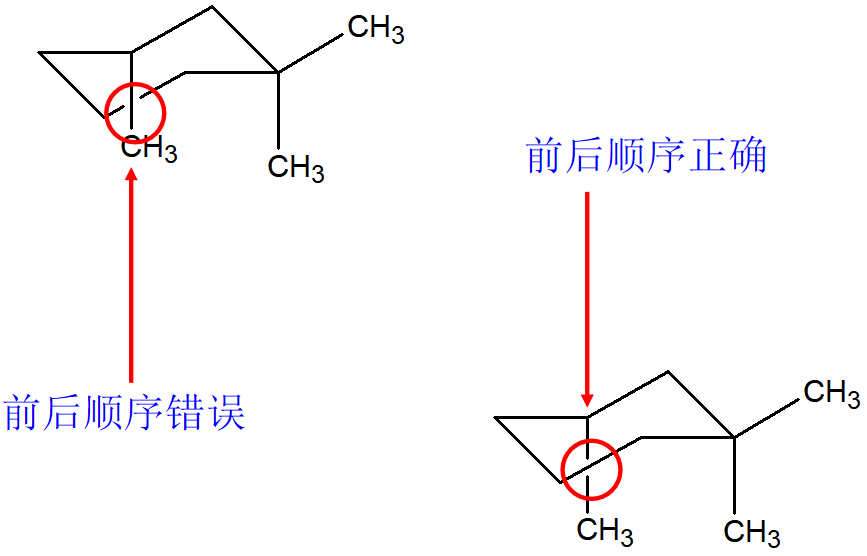

      前后顺序错误和正确对比

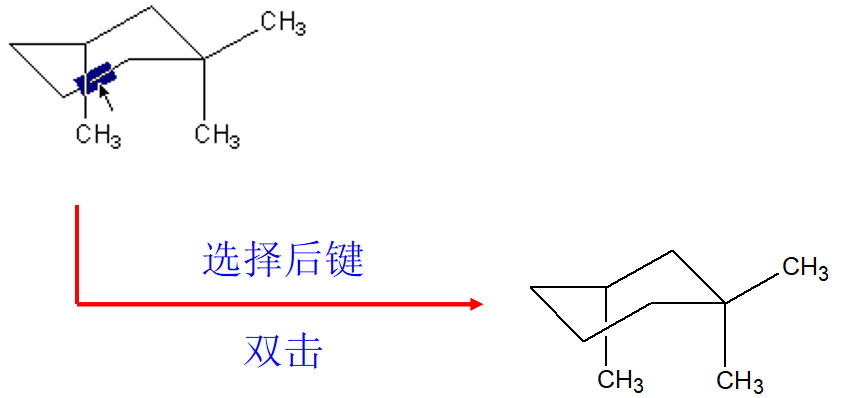

      选择后键,双击

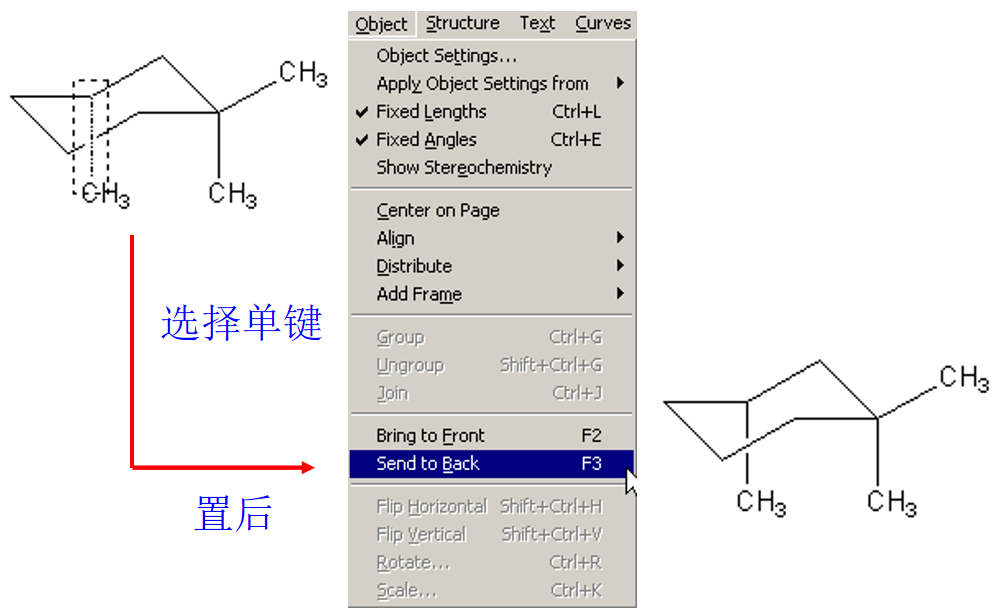

      选择单键,置后
