怎样用Origin快速处理XPS能谱数据

发布时间:2022-12-08 16:22:27人气:1080

本文将分三部分介绍如何用ORIGIN软件处理能谱数据:

1、多元素谱图数据处理

2、剖面分析数据处理

3、复杂谱图的解叠

一、多元素谱图的处理:

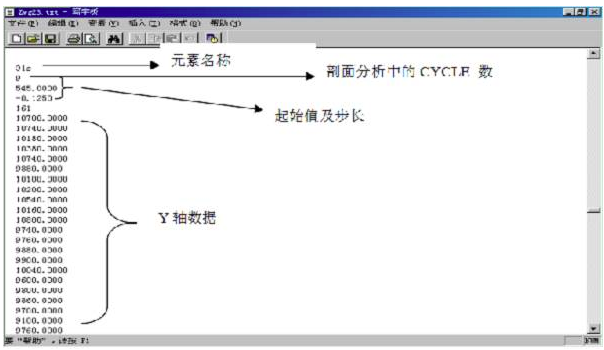

1、将ASC码文件用NOTEPAD打开:

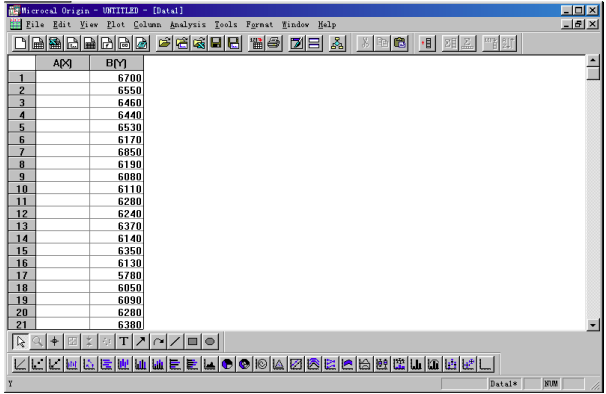

2、复制Y轴数值。打开ORIGIN,将Y轴数据粘贴到B(Y):

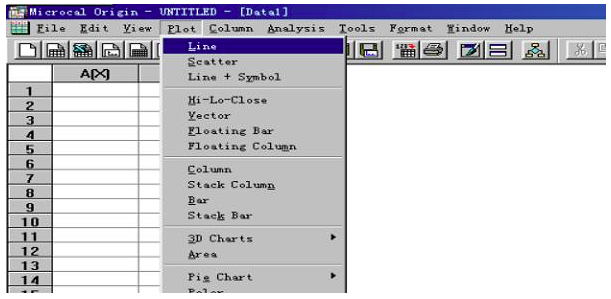

3、如图:点击工具栏plot,选择line

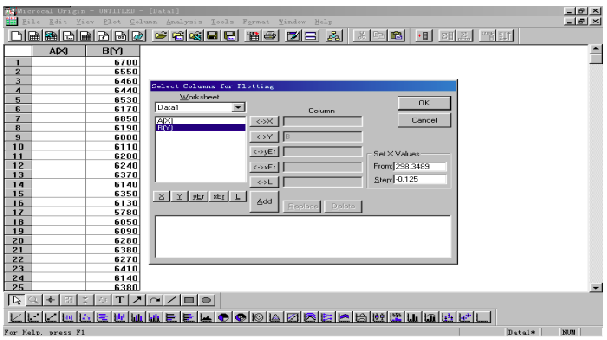

4、出现下图:点击B(Y),再点击<->Y,使B(Y)成为Y轴数据。然后在“setXvalues”中输入起始值和步长。

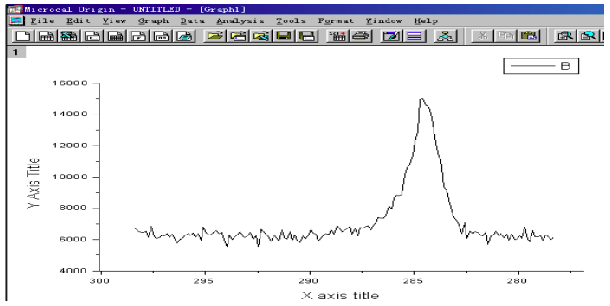

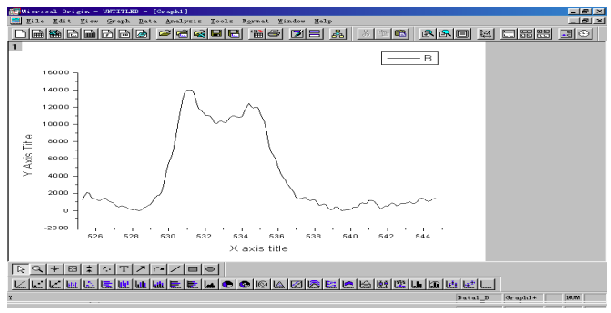

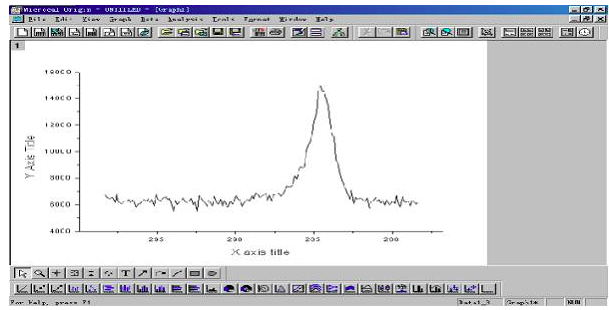

5、点击OK,得到下图:


6、利用ORIGIN提供的工具可以方便的进行平滑、位移。

A.位移:

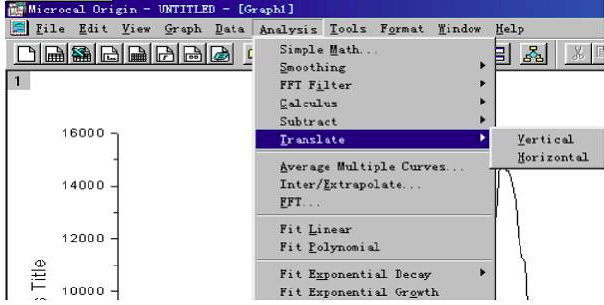

1)如图:选择analysis→translate→vertical或horizontal可以进行水平或垂直方向的位移。我们以水平位移为例进行讲解。

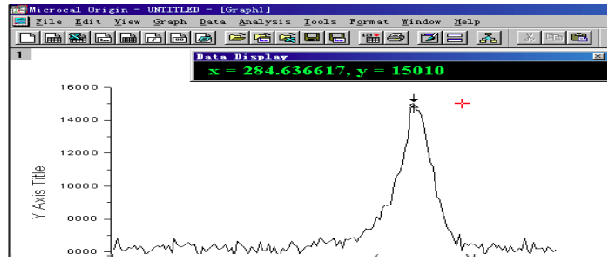

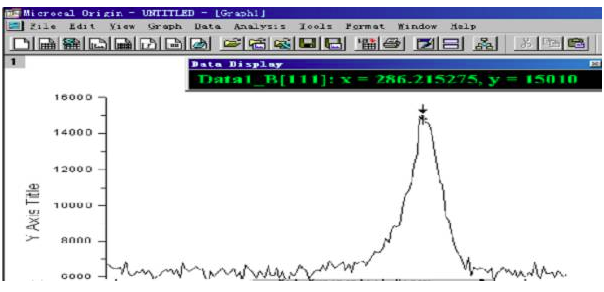

2)在图中双击峰顶,如图示(小窗口给出的是此点的X,Y值)


3)然后在图中单击其他位置找到合适的X值(小窗口给出的是红十字的X,Y值)


4)双击红十字的位置,峰顶就会位移到此处:


位移可以反复多次的进行,垂直方向的位移和水平方向的一样。

B、平滑

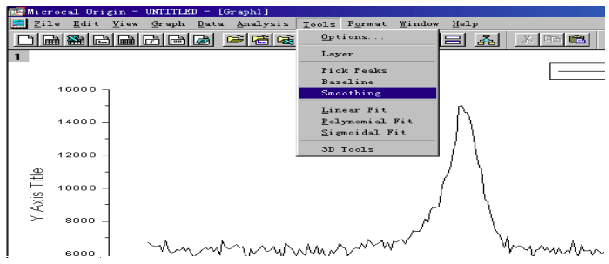

1)如图选择:

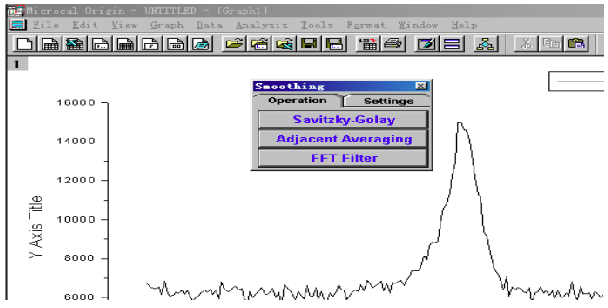

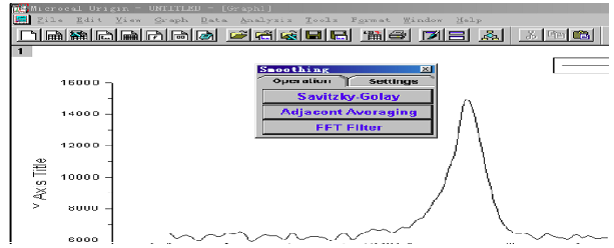

2)出现下面的小窗口

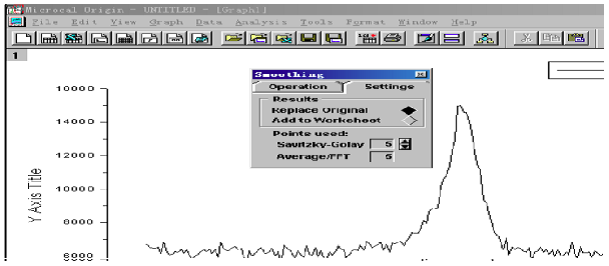

3)点击settings出现下面的界面(如果想用平滑后的代替原始的,选择“replaceoriginal”,如果想重新做图选“addtoworksheet”,下面的数值不用改变)

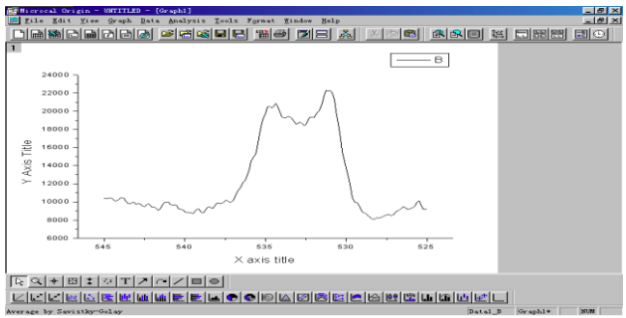

4)点击operation,选择savizky-golay进行平滑。得到下图:


二、剖面分析数据处理:

1、用写字板打开ASC码文件,选取所需要的元素

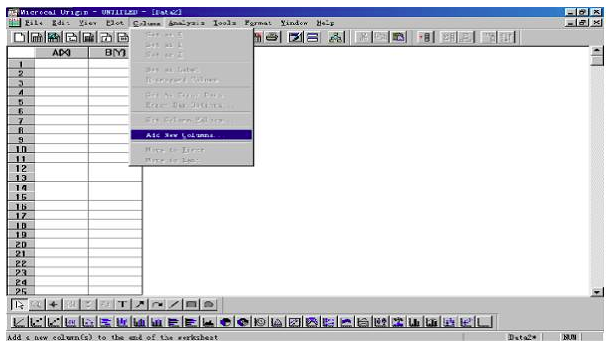

2、打开ORIGIN软件,如图示:选择column→addnewcolumns


如果你的数据有九个cycle那么你要在下面的窗口选择8。

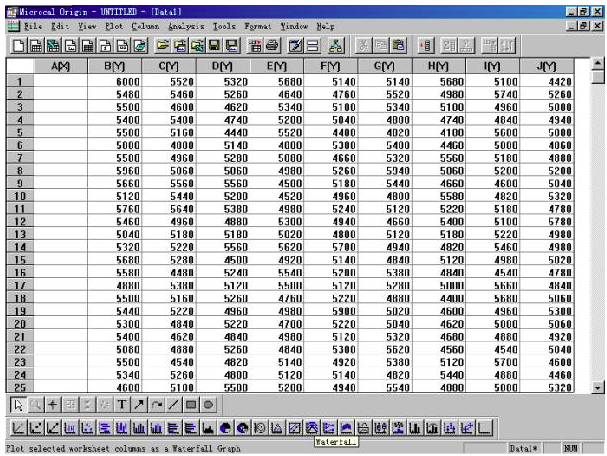

然后在B(Y)….J(Y)中依次输入不同cycle的Y轴数值

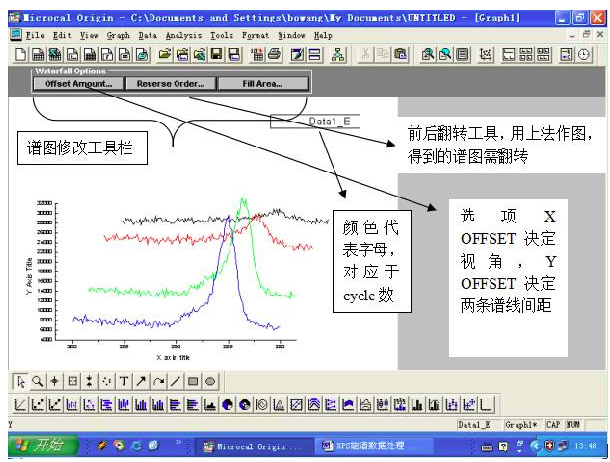

点击图中下方工具栏的waterfall

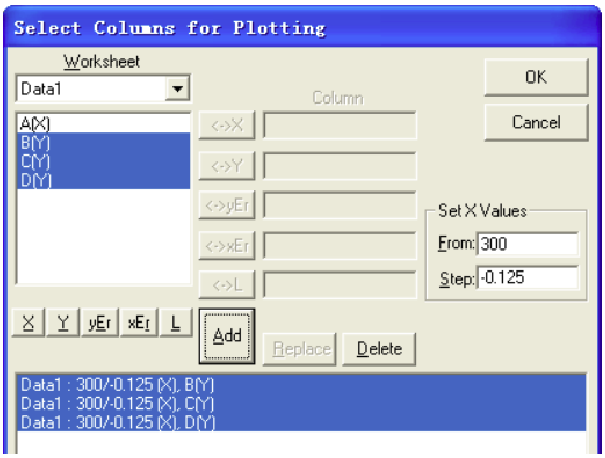

然后在下图中先输入X轴起始值及步长,再将Y值输入(点击B(Y),然后按住SHIFT键不放,再点击最后一个Y值选项:如E(Y)),松开SHIFT键,点击ADD键。


点击OK得到下图:

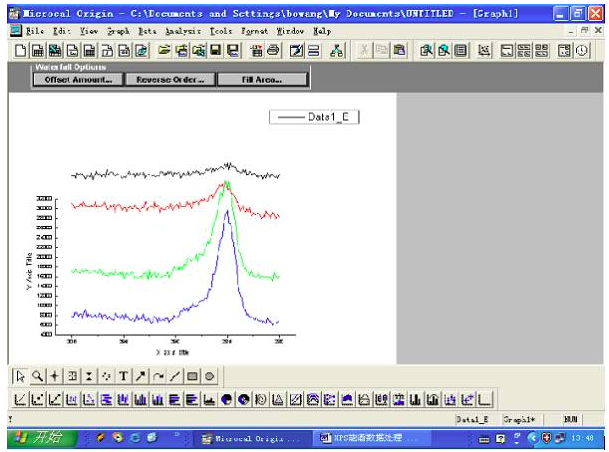

应用修改工具得:(XOFFSET设为0,YOFFSET设为100)注意谱线对应的CYCLE数


如果想要得到其中某一个cycle的谱图,只要调出原来的worksheet(数据表),再次点击waterfall。输入X轴数据,然后只选一组Y轴数据(和多元素分析一样),就可以了。

注:不同样品同种元素比较也可以用此种方法

三、谱图解叠:

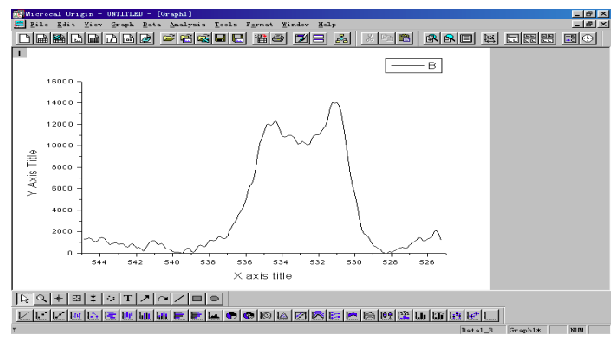

和多元素分析步骤一样,经过平滑、位移,得到下图:(注:画图时,先输入X轴步长等,再输入Y轴数据)

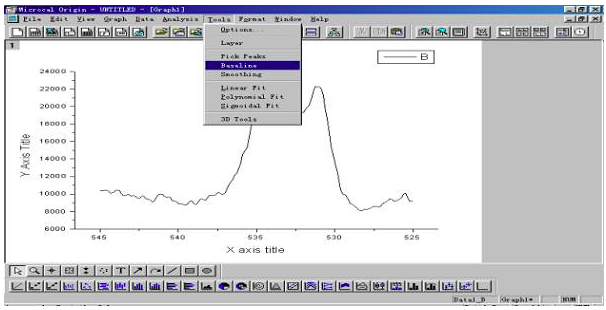

1、去本底:选择tools→baseline

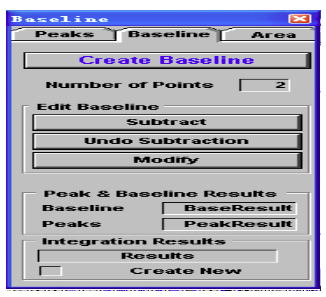

2、出现下面的窗口,选择baseline,将numberofpoints后的参数改小一些,比如2,点击createbaseline


3、出现下图:选择小窗口中的modify:

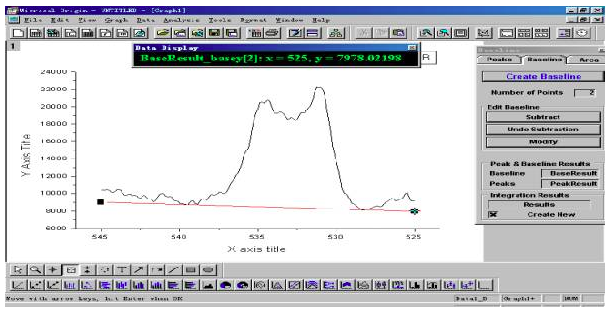

4、拖动每一点到合适的位置(点住鼠标左键不放一直拖到合适的位置):如图

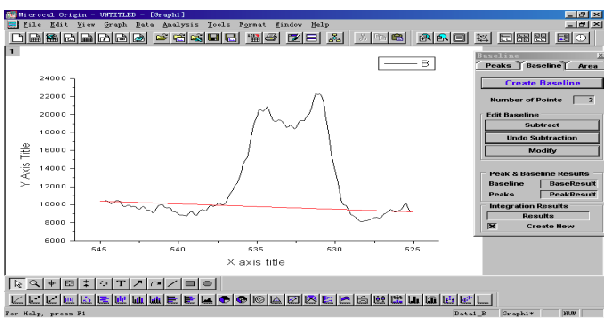

5、然后选择substract得到


6、分别点击X轴、Y轴将坐标更换为原来顺序和数值:

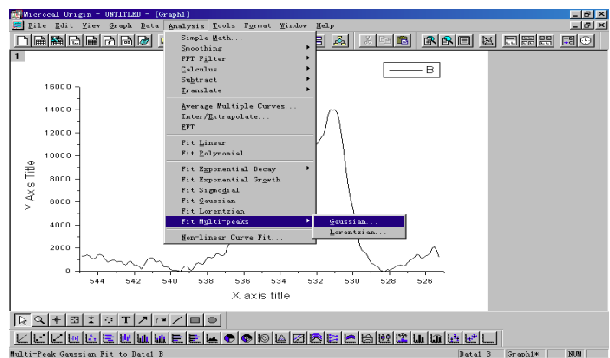

7、如图:选择analysis→Fitmulti-peaks→gaussian


8、出现下面的窗口:按需要拟合的子峰个数输入


9、点击ok,得到:

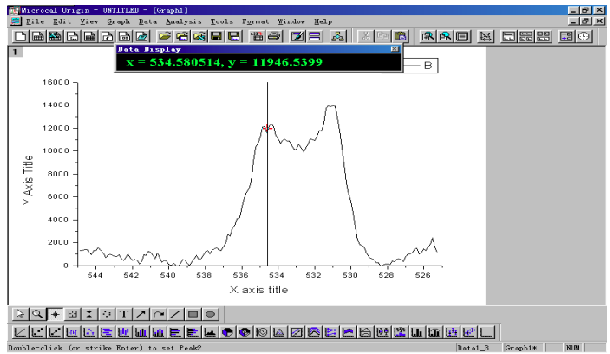

10、点击OK默认选择,根据谱图的形状双击选择子峰位置(红十字代表峰顶):如图

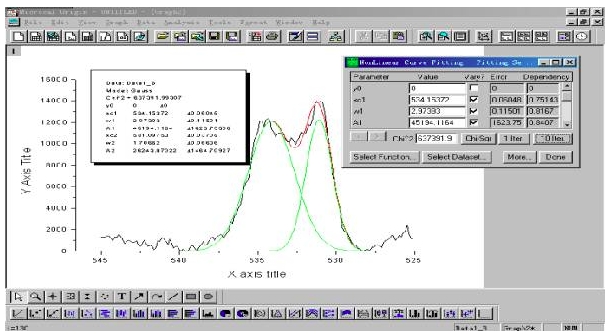

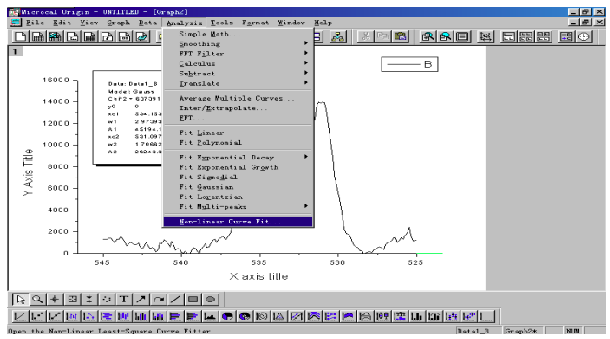

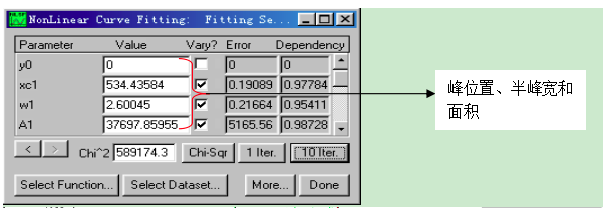

11、刚才设置为两个子峰,所以双击两个位置,这时电脑自动计算出相关数据:如果想要看拟合后的曲线,需激活(调出)谱图窗口。然后,选择analysisànonlinercurvefit如图:


12、得到:

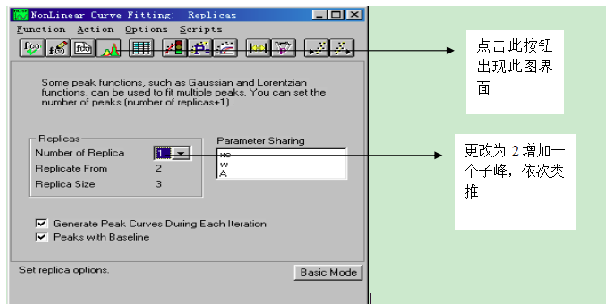

13、上图不合理,两子峰半峰宽相差太大,需要加入新的子峰进行调整。点击下图中more按钮


14、出现下图:

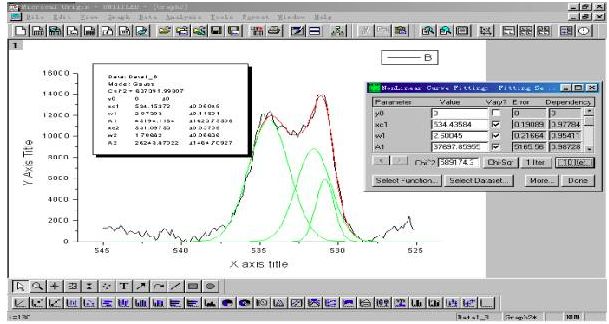

15、选择basicmode→startfitting回到原界面,点击1lter和10lter直到出现新的子峰

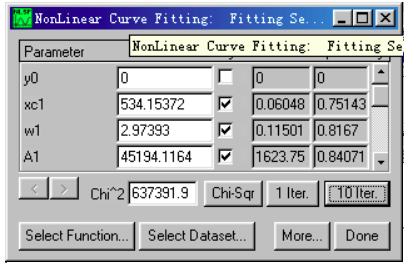

16、上图明显也不合理,调节小窗口中各个子峰的数值


17、然后点击下图中done按钮,再次选择analysis→non-linearcurvefit,反复修改直到得到满意的谱图


多元素分析注意事项:

不能一味的平滑,有时不平滑反而能更准确的反映样品的性质

位移要有理有据,不能按自己的需要移动。

解谱注意事项:

各个子峰的半峰宽要尽量接近

如果所解谱图不是1S,就会出现裂分峰(比如:2p2/3和2p2/5)此时,一定要根据谱图手册,按裂分峰间距解谱

对于裂分峰峰面积不能随意拟合,要按谱图手册的比例进行。

注意:以上方法得出的数据,仅供参考。
