Chemdraw画绚丽多彩结构式

发布时间:2022-12-16 16:47:21人气:2954

学化学的朋友会经常与化学结构式打交道,那么如何让你的结构式变得更加绚丽多彩呢?今天,小编就介绍一种chemdraw的使用技巧,手把手教你,让你的结构式从此多姿多彩。下面以小狗烯为例。

步骤:


1. 打开ChemDraw,先按照View-Show Main Toolbar,然后左侧就出现主要工具按钮。



2. 将小狗烯的结构式画好。



3. 选择主要工具栏中Pen Tools工具的第二个图标。

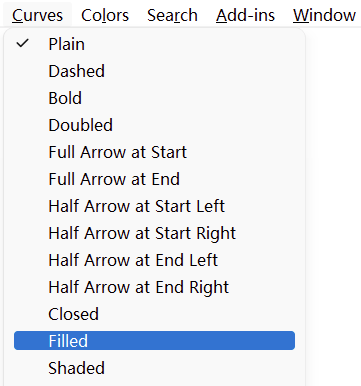

4. 如图,打开Curves选项条,选择Filled选项。

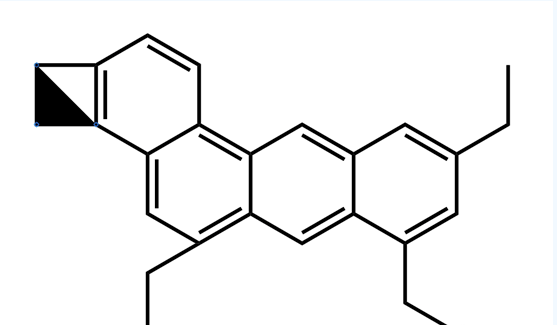

5. 如图,用鼠标左键,依次点击要填充颜色结构的每一个点。


6. 点击完需要填充颜色结构所有的点后,点击选择按钮。

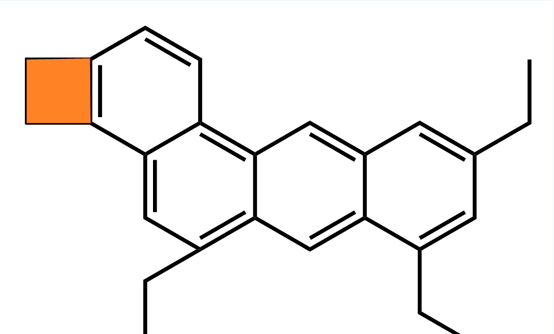

7. 打开Colors选项条,选择自己喜欢的颜色。


8. 打开Curves选项条,选择shaded选项可以实现以下效果。

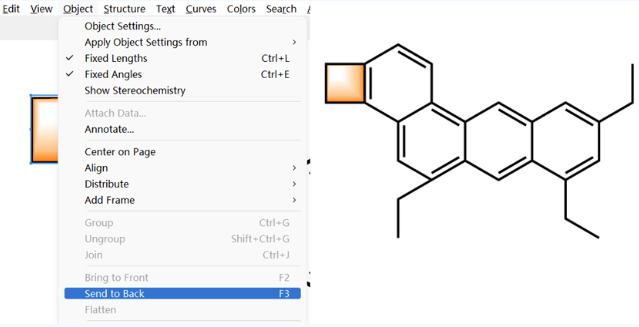

9. 打开Object选项条,选择Send to Back选项,将填充块后置,以防遮挡结构式。


10. 重复3-9步骤,将所有需要填充的结构填充完毕,就可以实现以下效果了。


以上是用Chemdraw画绚丽多彩结构式,希望能帮到您,更多Chemdraw使用技巧,欢迎关注购软平台。
