Chemdraw使用技巧(常用版本)

发布时间:2022-12-19 16:01:03人气:5566

1.每次打开一个文件就会出现一个新的文件窗口,如果打开多个文件,文件窗口只显示最后打开的文件,通过Ctrl+Tab可以进行窗口的变换。


2.软件对键的长度有一定的限制,在Object下拉菜单中,点击Fixed lengths,则画出的键长度固定。同样的方法Fixed angles用于固定键的角度,默认值15度为一个单位。如果需要临时改变键的长度或者角度,按下Alt键,同时按动键到所需长度和角度即可。


3.碳氢长链的绘制:使用无环链工具,选择后单击,在弹出的对话框中输入键的个数即可。按住鼠标,上下移动可以改变长链的方向。


4. 除了环己烷环外,其他环工具在按住Ctrl键时点击均会得到不定域共轭结构。


5. Flush Left(左对齐), Centered(中间对齐), Flush Right, Justified(两端对齐)Stacked Above(上标记调整)


6. 输入希腊字母和一些化学符号时,在view菜单中,选择Show Character Map Window即可看到对应。


7. 原子符号的标记:有一个方法可以重复标记相同的原子,选择文本,标记一个原子,在其他位置,双击既可重复。


8. 箭头工具:根据需要选择,按中shift并用鼠标指向箭头头部,按住鼠标左键可进行箭头的拉伸,缩短和转向。


9. 标志最后被绘制的原子:每次绘制键的时候,最后一个被绘制的原子将是快捷键。如绘制甲苯,在绘制一个苯环和一根键后直接按C,此时自动会出现CH3。


10. 键的前后交叉:把一个被交叉在前面的建议到后面的办法。选择任何键工具,用鼠标这项操作键的选择块,双击后即可变到后面。也可以使用object菜单中的bring to front和 send to back实现。


11.整理结构工具:Clear up Structure 优化结构使其美观。


12.使用统一的 绘图格式模板:ACS Documents 1996. File➡Apply Documents settings form ➡ ACS Documents 1996


13.画出结构 ➡调整键长键角 ➡ 应用ACS模板 ➡对齐(objective     Align)。


14.数字和单位之间、标点符号后加空格。

ctrl+shift+n   将化合物名称转化为结构式

Alt+ctrl+shift+n   将结构式转化为化合物名称


15.周期表:View➡ show periodic table windows


16.连接两部分:让两部分拼接后按Ctrl+A后Ctrl+J就ok了。J代表Join。也可以点击object后点击Join。


17.从结构上复制一部分:选定按Ctrl拖动即可。


18.结构翻转:选定,右键Flip Horizontal


19.立体结构中健的前后:1)单击要提前的键,2)圈定所要的健,object   send to back or bring to front


20.原子标记:1)鼠标指向所要标记的原子,右键,show atom number。


21.  表示沿Z轴向平面外伸出的氢    表示沿Z轴向平面里进入的氢


22.结果可以保存为图片格式只要把后缀改一下就成。


23. 两个结构重合,双击其中一个结构的部分,就可以选中特定的一个结构,从而把他们分开。


24.结构展开:Structure➡expand label。


25. 大写时按 C 显示 Cl ;按 B 显示 Br。



26. 套索或蓬罩时可按住shift同时多个选择。

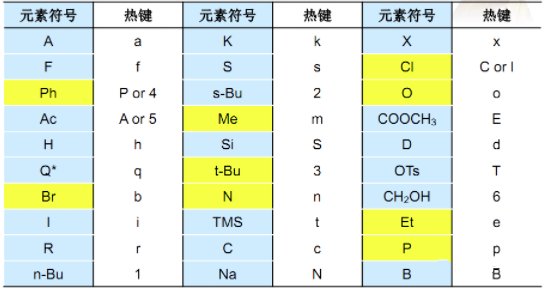

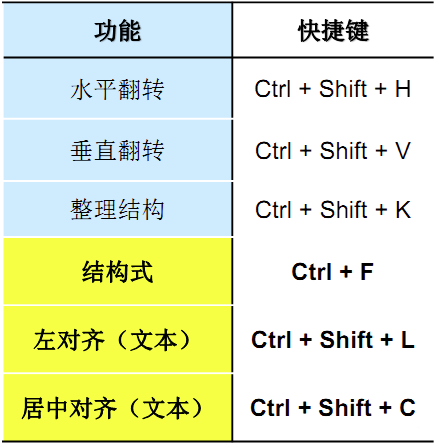

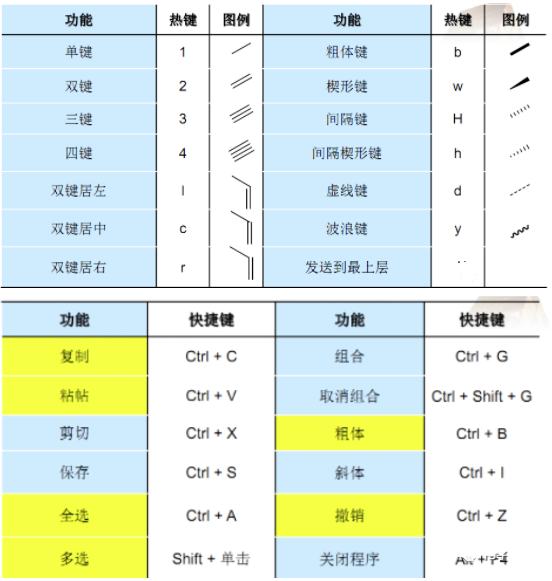

27.热键




28. 结构优化:Calculation----MM2----minimize energy
