ChemDraw旋转功能及其注意事项

发布时间:2023-01-28 15:48:42人气:3763

我们使用ChemDraw绘制化合物结构式时,可使用旋转(Rotate)和翻转(Flip)功能进行结构式中目标官能团的位置转换。其中旋转可自定义旋转角度(Rotate……),也可以使用默认的Rotate 180 vertically等。翻转分为水平翻转(Flip Horizontal)和竖直翻转(Flip Vertical)。

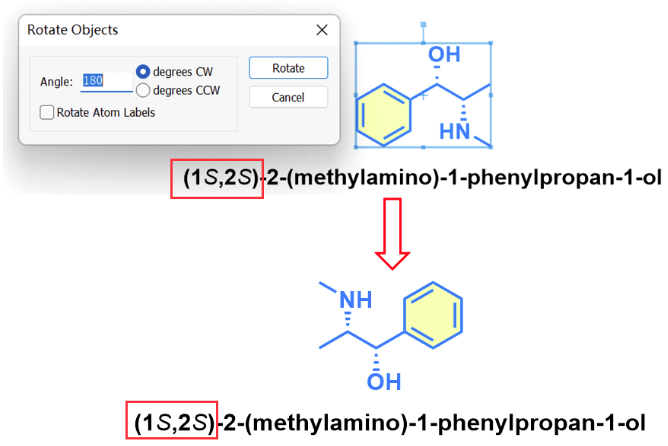

其中旋转功能在大多数情况下不会给我们带来错误,因为结构式的普通旋转(我们的视角不动、结构式旋转),等同于结构式不动、我们的视角旋转。无论我们视角如何变化,结构式的手性中心不发生变化。如下图伪麻黄碱使用旋转180°功能后的命名不变。

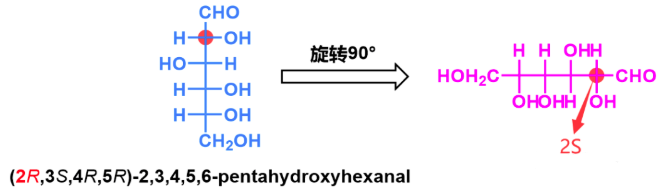

但在Fischer投影式的旋转中,旋转90°时却出现了灾难性的后果。出现错误的原因在于,Fischer投影式与真实立体结构的转化规则。如下图所示:


根据顺序规则比较出C2的最小基团即H。剩余三个基团为OH>CHO>C(OCH),从大到小为逆时针方向。左边蓝色结构式最小基团H在横线上,因此C2为R 构型。而在右边红色结构式中,三个基团依旧是逆时针方向,但此时最小基团H在竖线上了,因此C2绝对构型为S。
