今天主要介绍chemdraw专业版高级绘制技巧,内容特别全面、文章较长需耐心看哦。
1.使用快捷键标记原子
1.1 标记最后被绘制的原子(方法1)
![1675994137164575.png image.png](/static/upload/image/20230210/1675994137164575.png)
绘制键 按快捷键C
1.2 定位快捷标记原子(方法2)

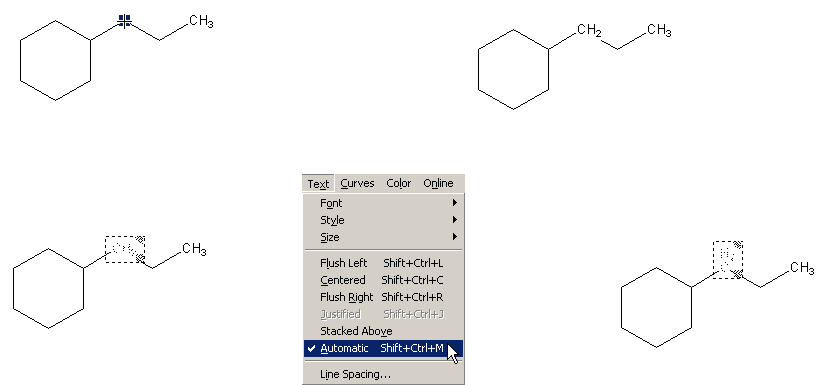

![1675994354756777.png image.png](https://www.go-soft.cn/static/upload/image/20230210/1675994354756777.png)
1.3 选择工具快捷变换原子(方法3)

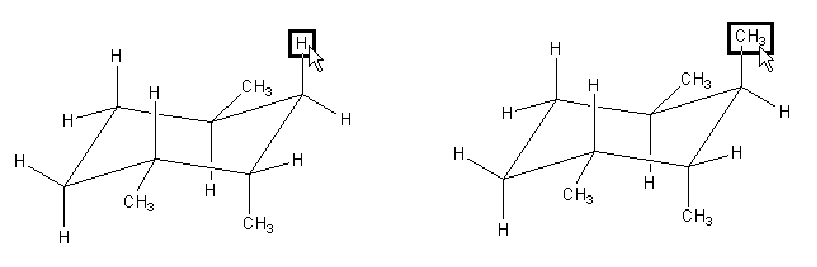

![1675994512109407.png image.png](/static/upload/image/20230210/1675994512109407.png)
1.4 标记被选结构中的原子(方法4)

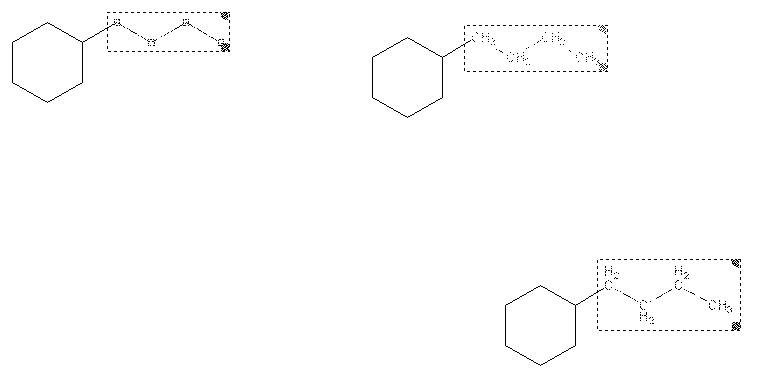

![1675994536372545.png image.png](/static/upload/image/20230210/1675994536372545.png)
1.5 运用默认快捷键(方法5)
1) Enter 键:打开原子标记文本框
2) Space 键:删除原子标记
3) / 键:当指向定位原子时,显示原子属性对话框
4) = 键:显示列举俗名对话框
5) . 键:增加一个连接点
1.6 快捷键效果(方法6)
2 俗名的使用
![1675994634113932.png image.png](/static/upload/image/20230210/1675994634113932.png)

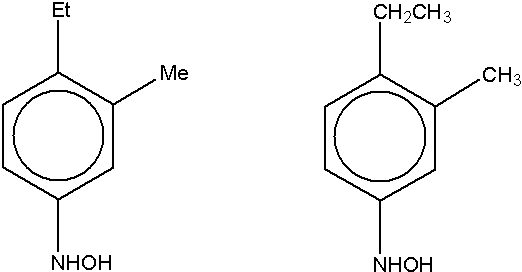

俗名式 普通式
![1675994664139622.png image.png](/static/upload/image/20230210/1675994664139622.png)

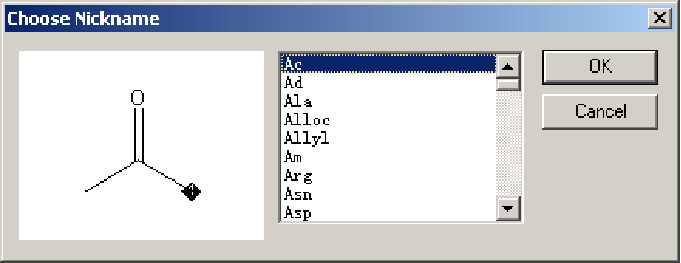

俗名列表对话框
定义俗名
1) 建立一个结构,其中含有将定义为俗名的官能团;

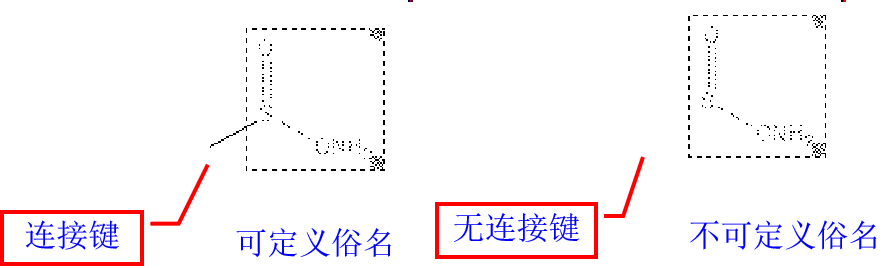

2) 选择该官能团,其中必须有一个原子,它的一些键被选择,
而其余的键没被选择,用于表示官能团的连接键;
![1675994848198103.png image.png](/static/upload/image/20230210/1675994848198103.png)
3) 从Structure菜单中,选择Define Nickname,出现Define
Nickname对话框;
4) 给俗名输入一个简短的名称
5) 单击OK按钮,俗名被定义,即可用此俗名标记原子。
![1675994946823732.png image.png](/static/upload/image/20230210/1675994946823732.png)

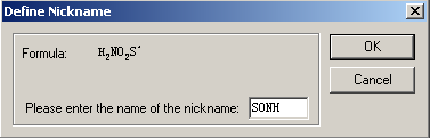

定义俗名 输入俗名
注意
1) 如果定义的俗名符号与元素符号相同,将被警告元素符号
被俗名符号取代;
2) 要恢复元素的定义,从File菜单中选择List俗名,可删除俗名
定义。
查看俗名

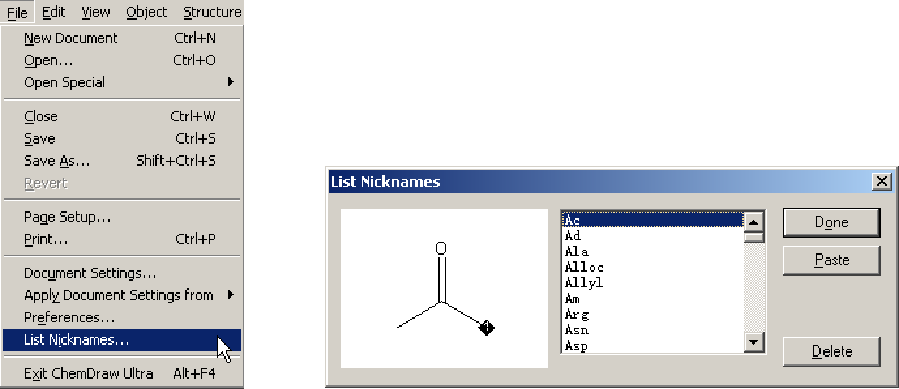

1) 从File菜单中,选择List Nicknames,出现俗名列表对话框;
![1675995008191383.png image.png](/static/upload/image/20230210/1675995008191383.png)

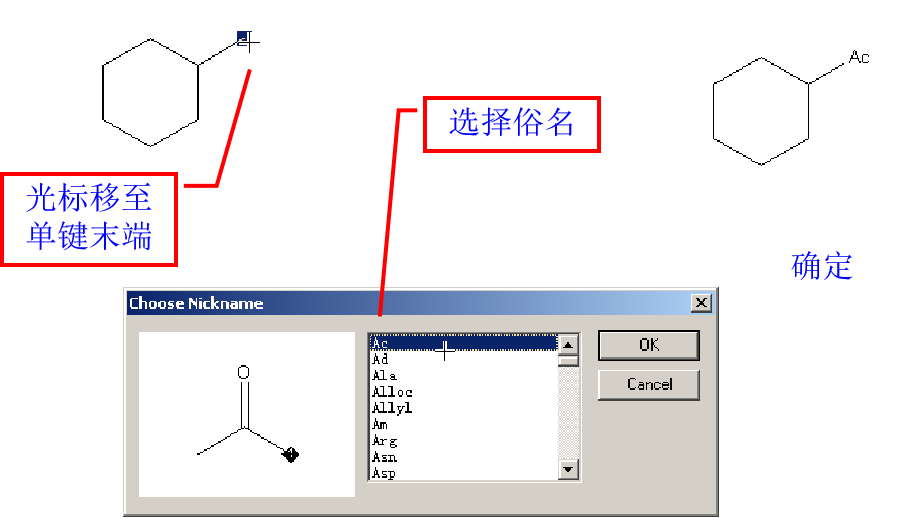

2) 使用快捷键 =,前提是编辑区必须有一个未被选择的键。
![1675996175106073.png image.png](/static/upload/image/20230210/1675996175106073.png)
3 多中心结构
![1675996206130575.png image.png](/static/upload/image/20230210/1675996206130575.png)
![1675996217102435.png image.png](/static/upload/image/20230210/1675996217102435.png)
![1675996235132040.png image.png](/static/upload/image/20230210/1675996235132040.png)

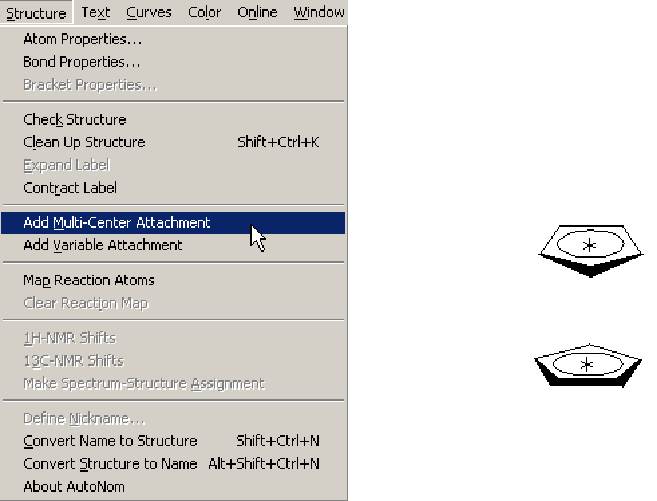

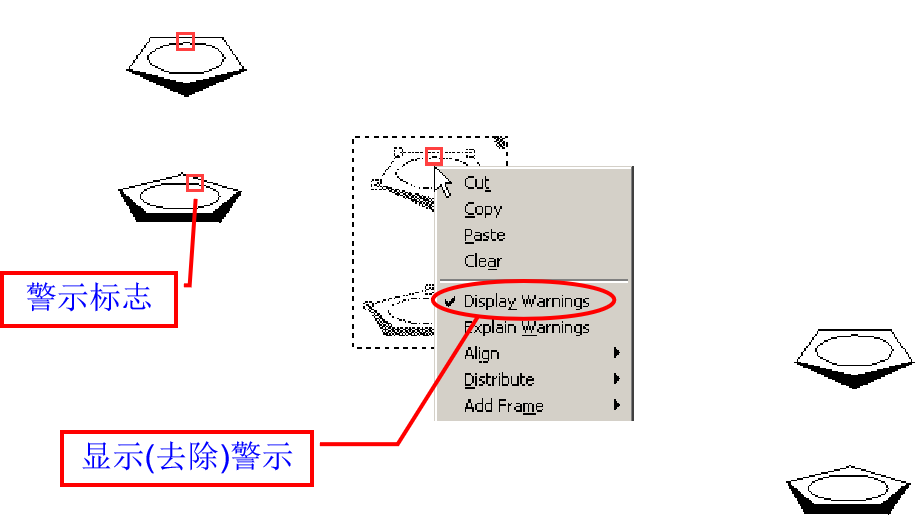

警示标志的去除与添加
![1675996258114539.png image.png](/static/upload/image/20230210/1675996258114539.png)

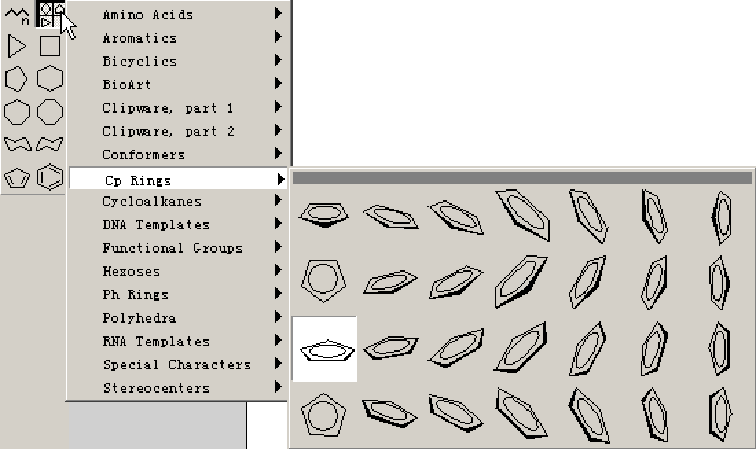

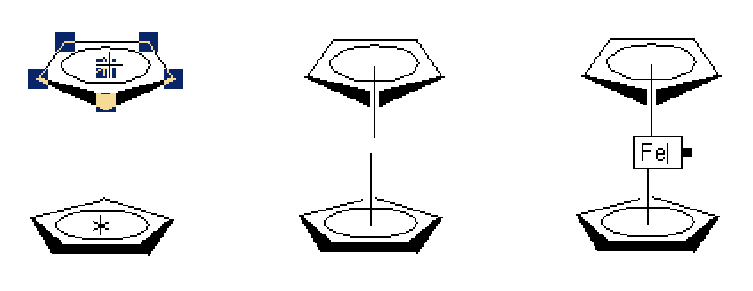

分别添加多中心节点
![1675996276598583.png image.png](/static/upload/image/20230210/1675996276598583.png)

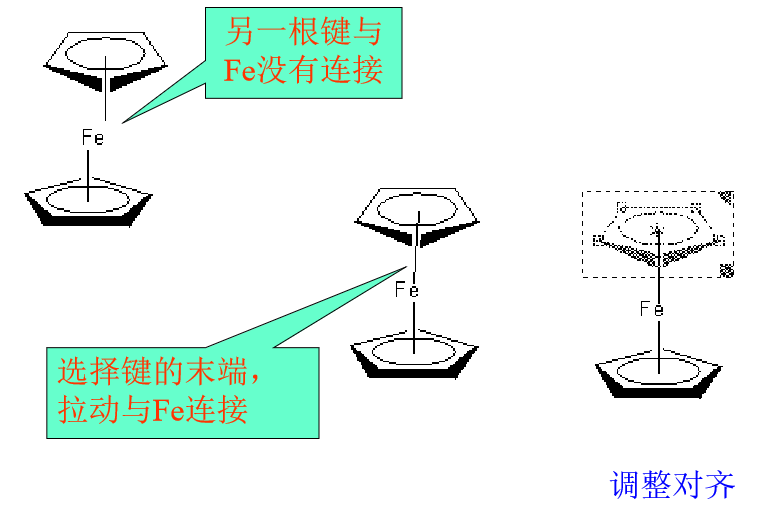

选择实键工具,在上下两个
中心节点画出上下两根单键
在其中一根单键上标记Fe
![1675996314143323.png image.png](/static/upload/image/20230210/1675996314143323.png)
![1675996332490850.png image.png](/static/upload/image/20230210/1675996332490850.png)
4 结构展开与调整
![1675996351187165.png image.png](/static/upload/image/20230210/1675996351187165.png)

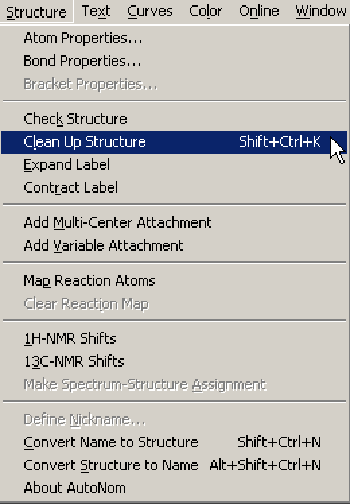

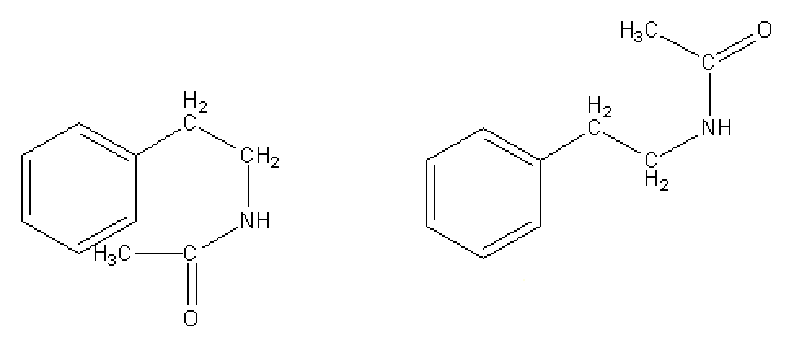

结构展开
![1675996375126740.png image.png](/static/upload/image/20230210/1675996375126740.png)
展开标记 结构调整

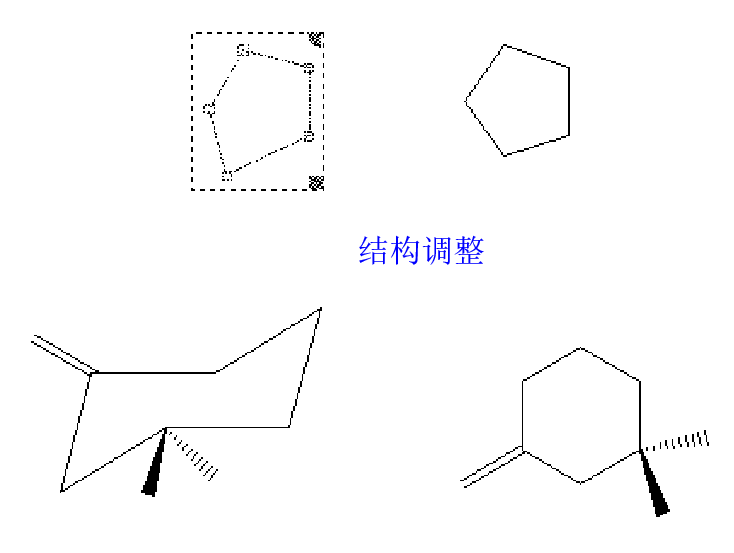

![1675996406104530.png image.png](/static/upload/image/20230210/1675996406104530.png)

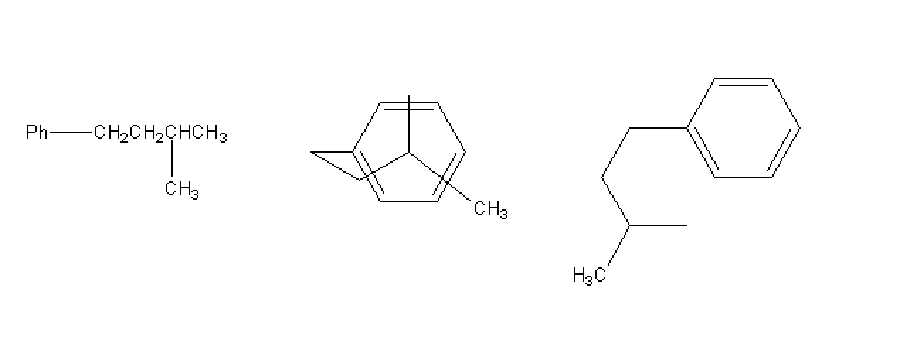

结构的符号形式 结构展开 结构调整
![1675996464101829.png image.png](/static/upload/image/20230210/1675996464101829.png)
5 检查化学结构信息
![1675996549481740.png image.png](/static/upload/image/20230210/1675996549481740.png)

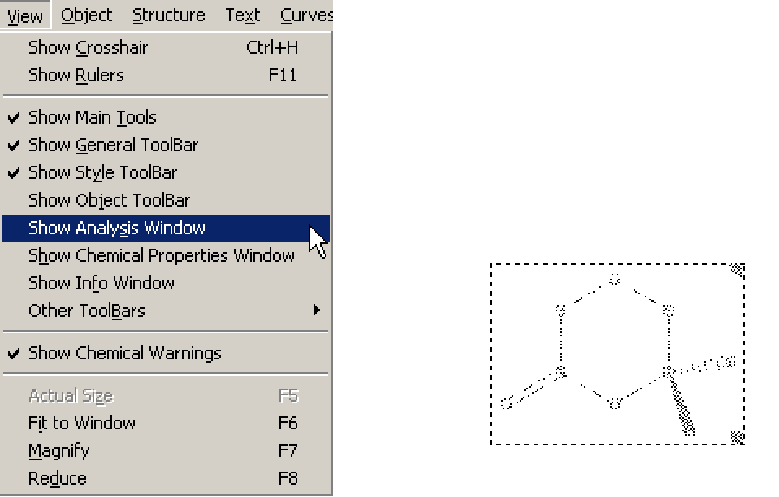

结构分析
![1675996586825147.png image.png](/static/upload/image/20230210/1675996586825147.png)

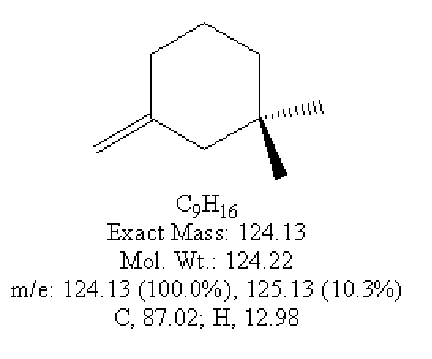

分析结果窗口
![1675996608562189.png image.png](/static/upload/image/20230210/1675996608562189.png)
结果粘贴
![1675996631184875.png image.png](/static/upload/image/20230210/1675996631184875.png)

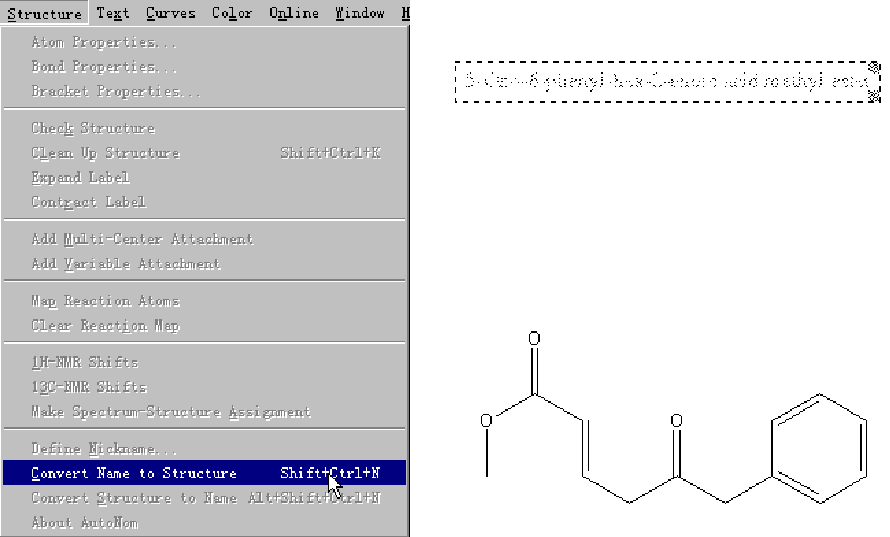

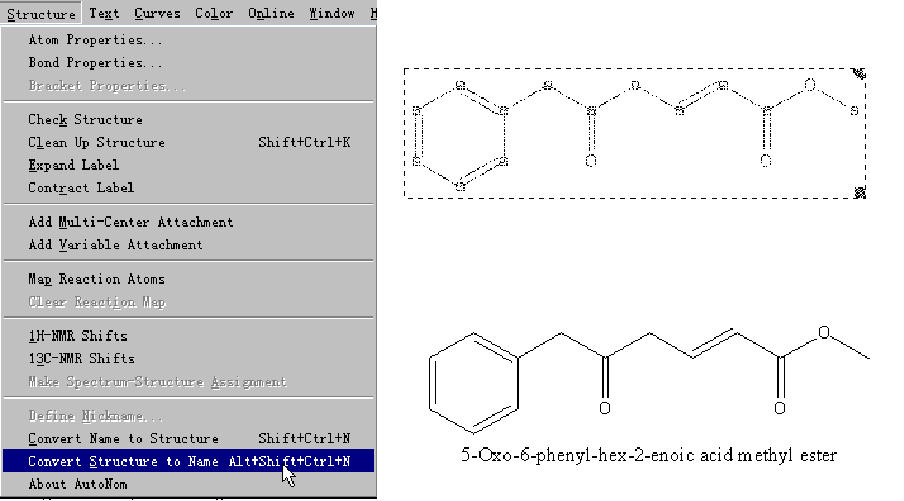

将结构转化成名称 化合物命名
![1675996663461349.png image.png](/static/upload/image/20230210/1675996663461349.png)

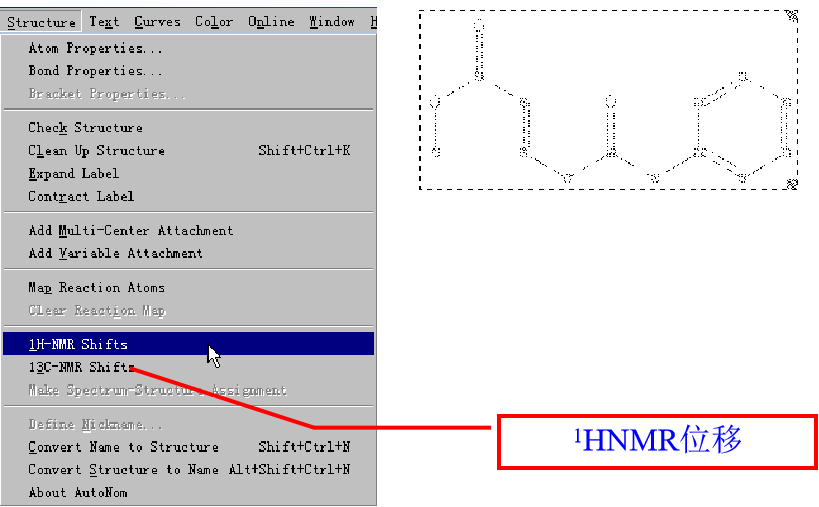

将名称转化成结构
![1675996683173129.png image.png](/static/upload/image/20230210/1675996683173129.png)
1HNMR预测
![1675996710120648.png image.png](/static/upload/image/20230210/1675996710120648.png)

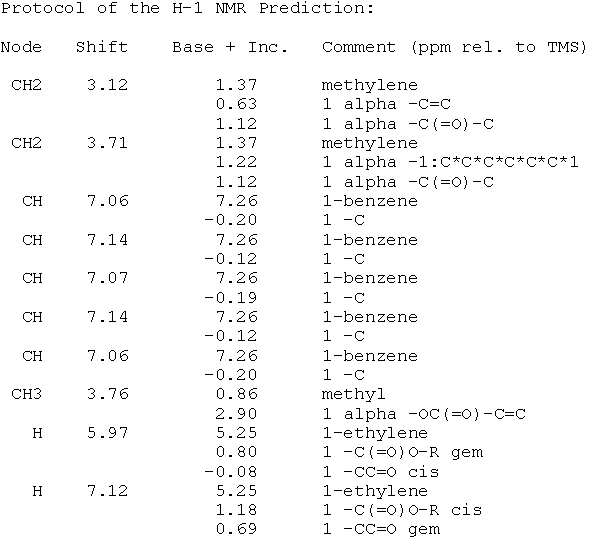

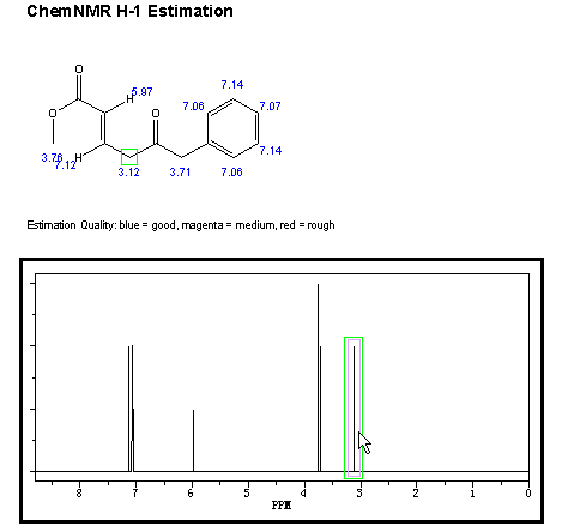

1HNMR预测结果
![1675996727179242.png image.png](/static/upload/image/20230210/1675996727179242.png)
预测结果
![1675996745315558.png image.png](/static/upload/image/20230210/1675996745315558.png)

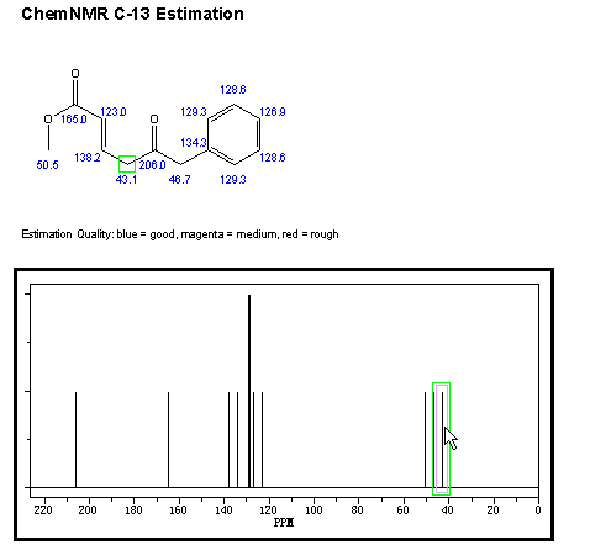

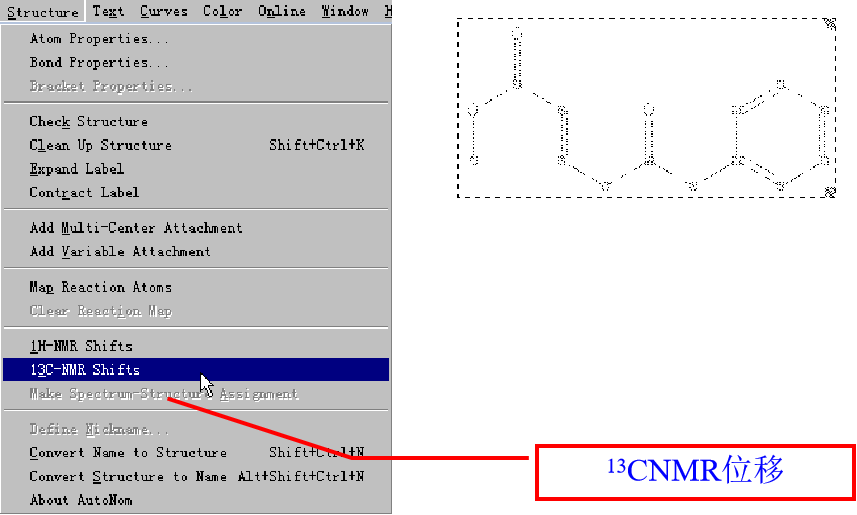

13CNMR预测
![1675996765141503.png image.png](/static/upload/image/20230210/1675996765141503.png)
13CNMR预测结果
![1675996781141525.png image.png](/static/upload/image/20230210/1675996781141525.png)

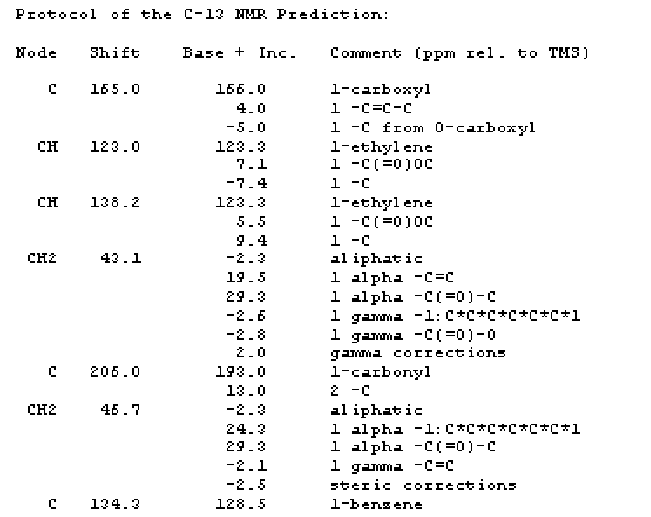

部分预测结果
