ChembioOffice 是由CambridgeSoft开发的综合性科学应用软件包。chemoffice的组成主要有ChemDraw 化学结构绘图,Chem3D 分子模型及仿真,ChemFinder 化学信息搜寻整合系统。
大家在日常的科研学习中有没有遇到,就是自己傻傻的分不清几个化学结构式,但是又嫌麻烦不想去查,可能也不知道在哪里查。小编就是,所以有了今天的推文。
小编以科研中常见的三种标记物来演示,如何在ChemDraw里进行查找和区分,三种物质的名称为:
rhodamine B 罗丹明B
rhodamine B isothiocyanate 罗丹明B异硫氰酸酯
fluorescein isothiocyanate 异硫氰酸荧光素
软件: ChemDraw
1. 打开ChemDraw 软件
![1676438137383504.png 1.png](/static/upload/image/20230215/1676438137383504.png)

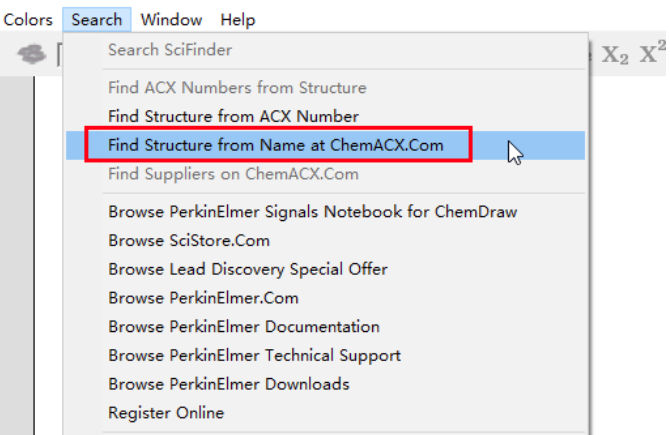

2. 选择菜单栏-search-Find Structure from Name at ChemACX.Com (选择名称查询)
![1676438146214617.png 2.png](/static/upload/image/20230215/1676438146214617.png)

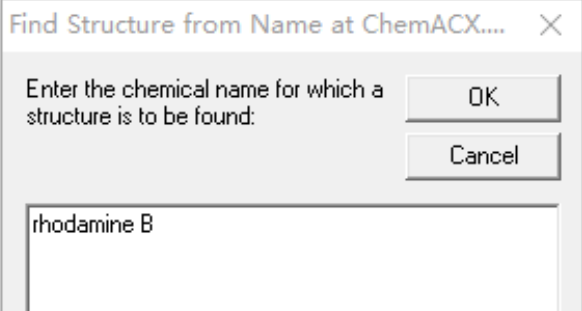

3. 输入化学式名称
![1676438153339493.png 3.png](/static/upload/image/20230215/1676438153339493.png)

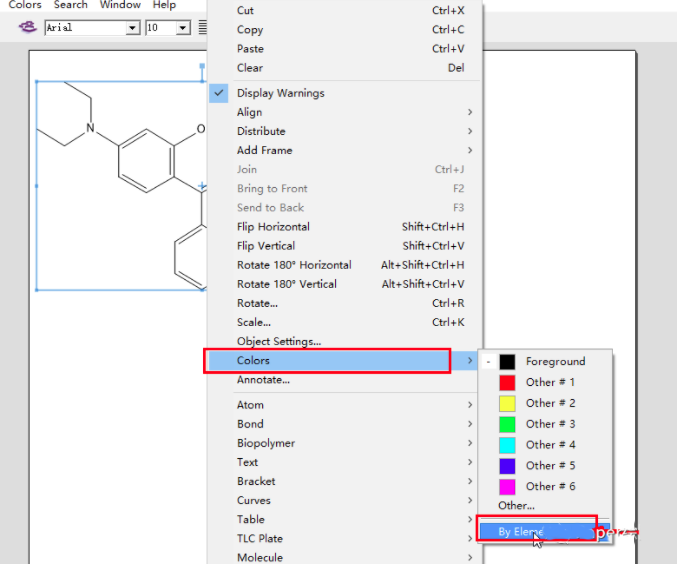

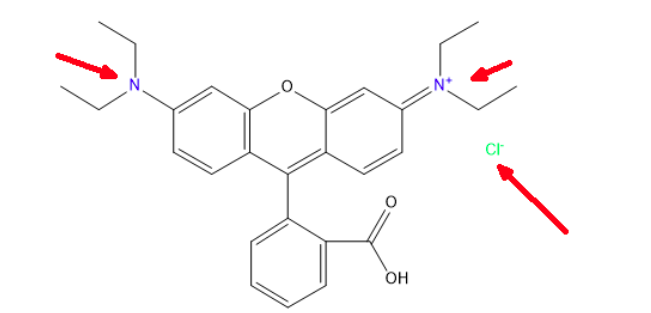

4. 我们设置一下使用元素自身的颜色,这样元素就被标上了颜色
![1676438164743269.png 4.png](/static/upload/image/20230215/1676438164743269.png)
![1676438173174166.png 5.png](/static/upload/image/20230215/1676438173174166.png)

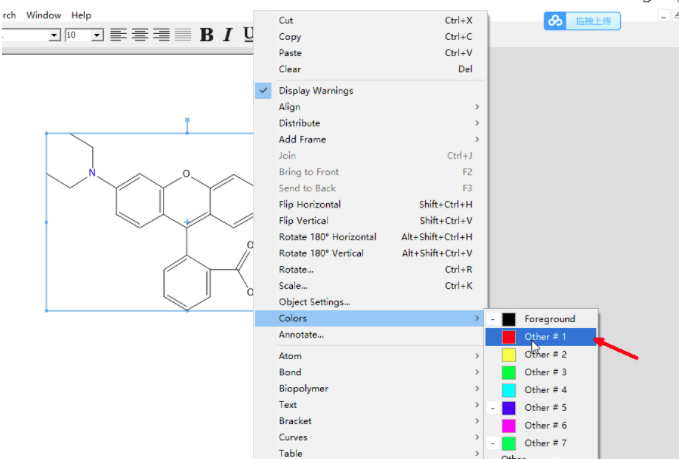

5. 或者我们使用其他的颜色
![1676438180208956.png 6.png](/static/upload/image/20230215/1676438180208956.png)

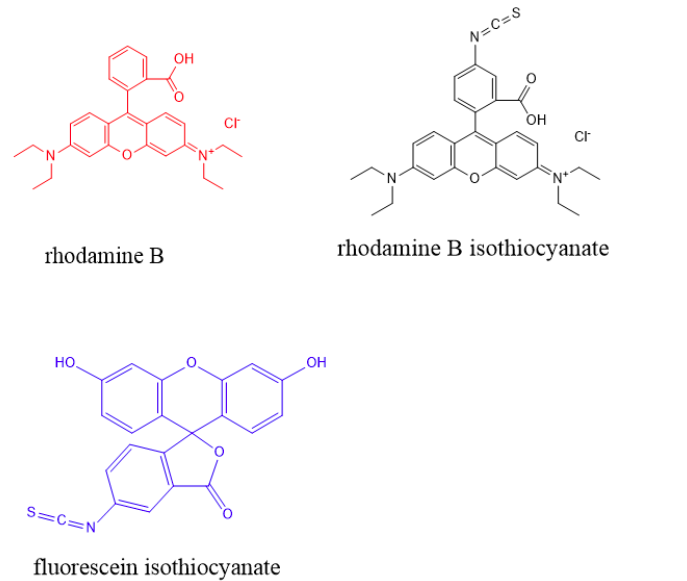

6. 我们再将其他化学式进行查找,这样我们是不是就可以清晰地分辨出三种化学式的区别了!
![1676438187205216.png 7.png](/static/upload/image/20230215/1676438187205216.png)

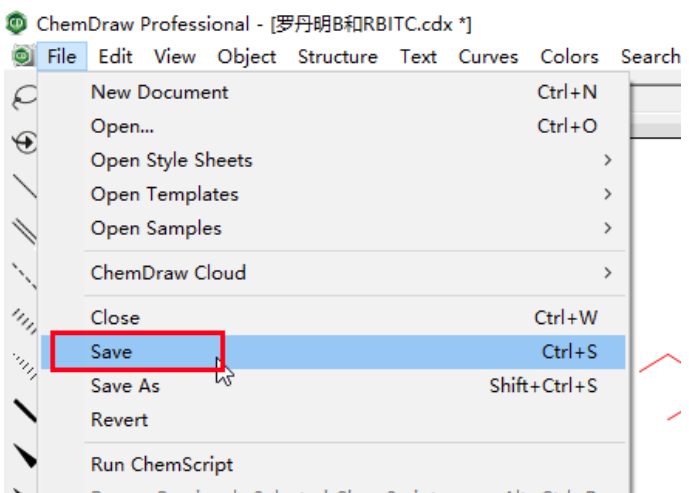

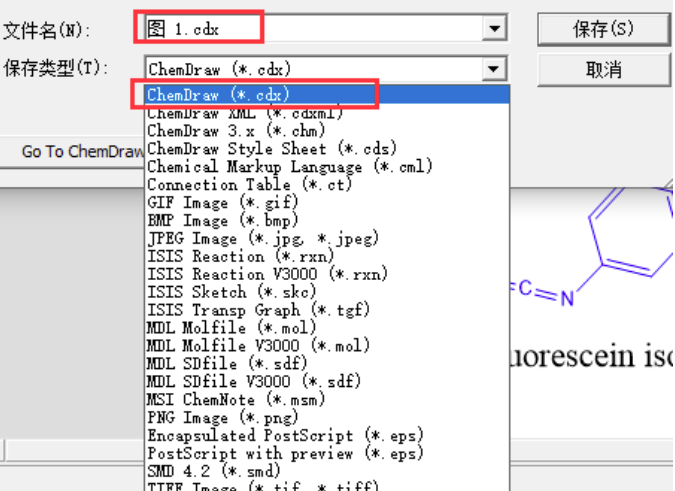

7. 完成之后首先导出软件格式文件,方便进行修改(按照如下步骤进行)
![1676438197464805.png 8.png](/static/upload/image/20230215/1676438197464805.png)
![1676438204191811.png 9.png](/static/upload/image/20230215/1676438204191811.png)
![1676438210202093.png 10.png](/static/upload/image/20230215/1676438210202093.png)

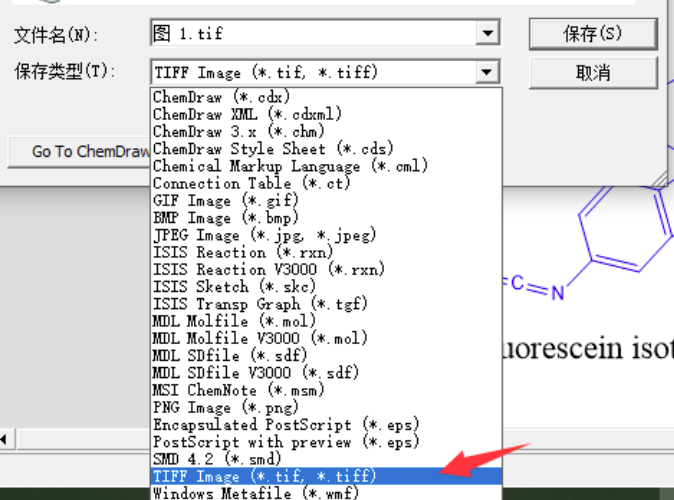

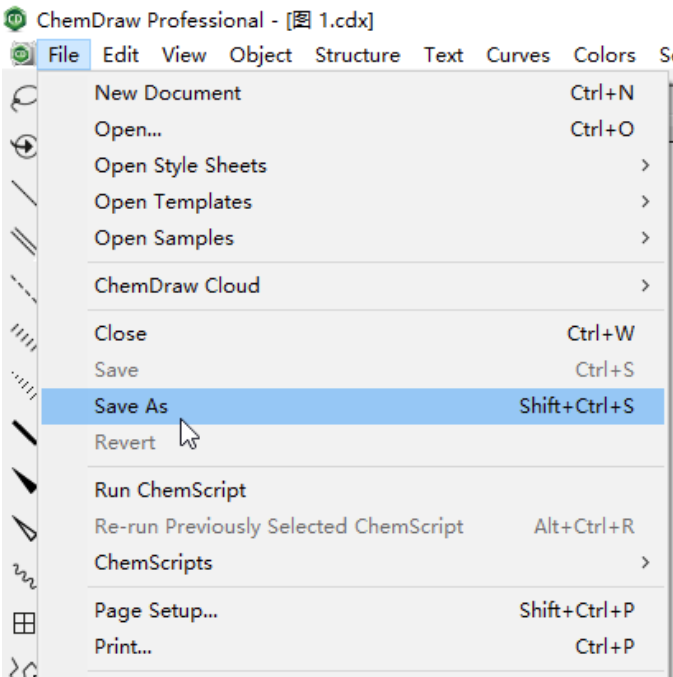

8. 导出图片,方便查看
![1676438217972426.png 11.png](/static/upload/image/20230215/1676438217972426.png)
![1676438225123120.png 12.png](/static/upload/image/20230215/1676438225123120.png)
