ZEMAX光学设计实例-有关图像边缘渗色的仿真

发布时间:2023-06-28 22:18:00人气:630

本文用ZEMAX自带的双高斯透镜的例子来模拟黑白边缘渗色。

设计仿真:首先,为了表示图像边缘,创建一个Edge.IMA的ASCII图像文件,它是一种文本文件,其扩展名是.IMA,保存在ZemaxIMAFiles文件夹,如下图所示:

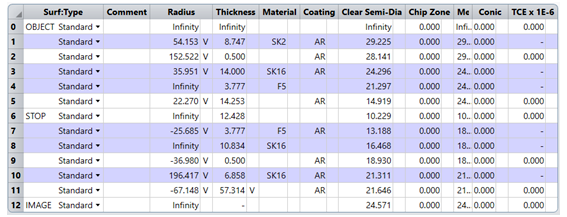

LDE如下图:


查看2D Layout:

为了更容易看到最终结果的变化,将曲面 11 的曲率半径更改为-100,如下图:

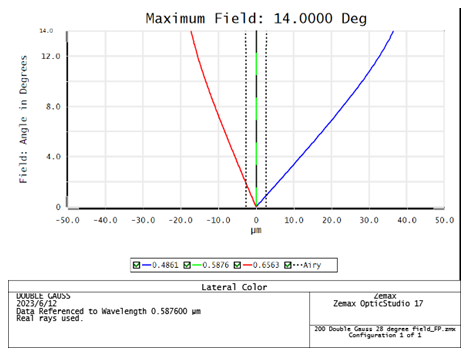

并进行快速对焦。垂轴色差如下图所示,3视场的红色与蓝色代表的波长的垂轴色差约为54μm。

打开“Image Simulation”设置如下:

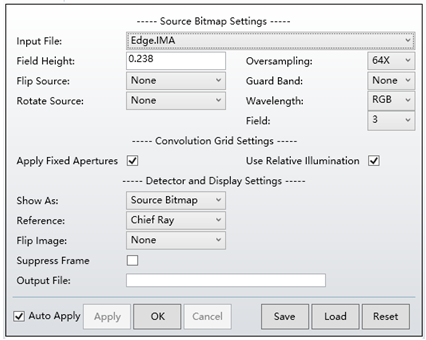

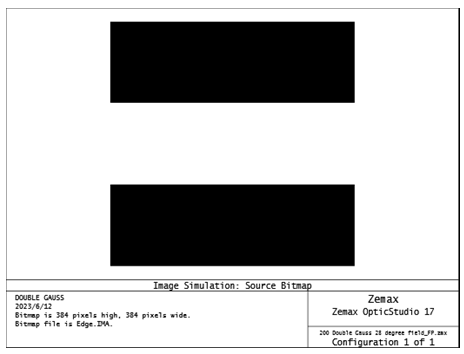

输入文件选择“Edge.IMA。图像应以 0.5mm 的边输出,像高为 0.5mm,焦距为 120.5mm,由像高 = 焦距×tanθ 计算,得θ  = 0.238°,输入 0.238 作为视场高度。将过采样设置为64 ×,以插值原始图像以平滑输出图像的边缘。 将 C、d 和 F 线分配给原始图片的 RGB,因此波长应为 RGB。 选择 3 作为视场。 要输出原始图像,将其显示(Show As)为光源位图(Source Bitmap)。按“确定”可输出以下内容:

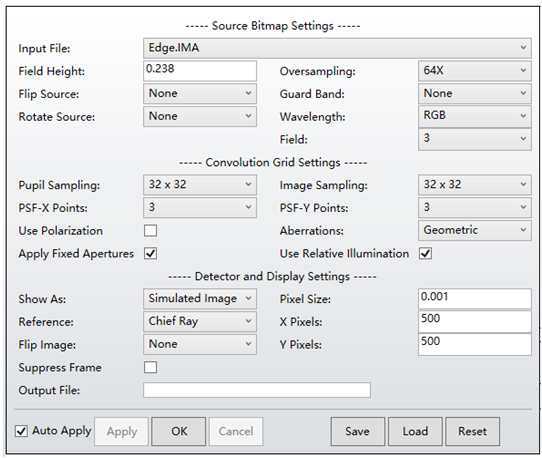

按下来,设置镜头的像面。显示(Show As)为模拟图像(Simulated Image),像面的一边为0.5mm,像素尺寸(Pixel Size)为0.001,X Pixel和Y Pixel各为500。


按“确定”可输出以下内容:

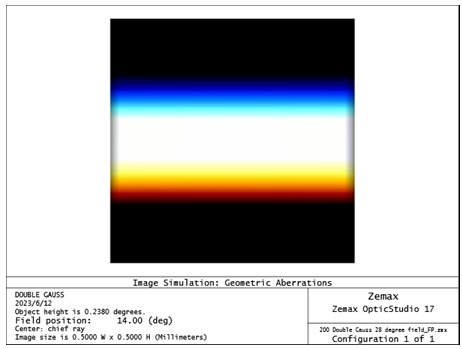

在上图中,可以看到边缘颜色渐变。如垂轴色差图所示,图像高度较高的一侧有蓝色渗出,低侧有红色渗出。
