Speos新功能介绍2023R2

发布时间:2023-07-05 10:24:46人气:327

Speos 2023R2新功能集中在优化、交互设计、GPU的更新,Speos将提供嵌入界面的优化工具,简化Speos和optiSLang的联合优化,交互式实时预览提供无限方案探索,BlockRecording块记录更加整洁清晰,GPU对Rayfile光源的支持满足客户需求。

优化

在2023R2中有两种可供选择的方法来执行此类分析。第一个嵌入到Speos中的优化,允许基于随机算法Randomsearch设置一个优化,以研究不同参数集对仿真结果的影响。

Speos 2023R2.png

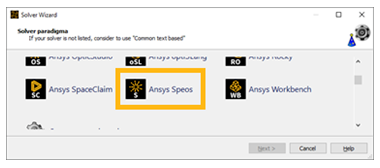

第二种方法使用optiSLang及其强大的优化功能,在optiSLang中直接调用AnsysSpeos求解器,访问发布的参数,设计及识别最重要的输入参数,多目标优化在不同目标之间进行权衡。

在optiSLang中直接调用Ansys Speos求解器.png

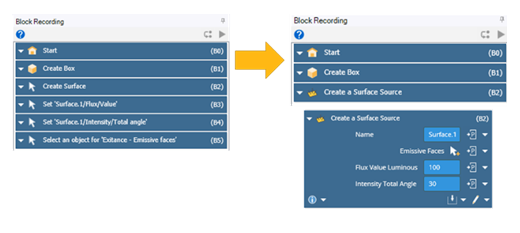

BlockRecording块记录功能

为了提高可读性,Speos2023R2中的块记录更加简洁:在创建和定义Speos对象时,记录单个块,直到该对象的创建定义结束,在编辑Speos对象并修改其定义时记录单个块。

Block Recording块记录功能.png

轴系选择

在2023R1以前的版本中,定义光源、sensor等,需要精确的放置位置,会选择点以及轴系,是通过为位置和方向,选择单独的参考来完成的。R2版本中,Speos对象放置现在只需要1次点击,一个原点系统的选择,一次设置所有的参考点和方向。


GPU功能增强

R2版本,SpeosGPU可以支持Ray文件,任何照明项目现在都可以从GPU速度中受益,用Ray文件源定义的模拟现在用SpeosGPU直接模拟运行。

3D照度传感器定义的模拟,工作流程涉及到3Dmap,如寻找热点或多物理场工作流程,现在可以在SpeosGPU直接模拟中运行,可以提高仿真运算速度。

当使用照度传感器进行逆向模拟时,光线向各个方向发射,在某些情况下,如相机镜头物镜,可能效率不高。Outputface设置可以使从传感器出发的光线在反向传播过程中瞄准输出面,以提高性能。照度传感器的此功能现在与SpeosGPU逆模拟兼容。

交互式实时预览

Speos 2023R2引入了一个全新的探索性工作流程,使用实时预览:由于增加更新按钮,在Speos定义对象的任何修改几乎可以立即观察到。例如,应用在特定几何体上的材料被另一个替换,对整体设计的感知质量影响可以在一次更新点击后立即评估。这种新的工作流程允许探索无限的假设场景,并在系统构建时更自由体验光学设计。

OPD更新

Speos 2023R2引入了一个新的参数来控制光导均匀性。现在可以在两侧(底部或顶部或两者)修剪棱镜。像其他光导参数一样,它可以是常数,或是由表格或使用控制点定义。由于新参数的灵活性,可以优化光导,以实现完美的均匀性,同时保持良好的效率。

Speos Sensor System(SSS)

随着camera系统的普及集成在更多的设备中,在新的市场中集成更复杂的功能,虚拟验证是缩短和提高整体开发周期的关键。由于Speoscamera传感器允许对场景进行采集,考虑到照明条件,动态…,Speos传感器系统(SSS)基于EMVA1288标准,用于对模拟结果进行后期处理:将接收到的能量转换成光子图,光子图转换成电子图,将电子图数字化,生成一张原始图像,进一步处理原始图像,得到最终图像,LumericalFDTD和Charge的输入在不同步骤计算中提供了更高的准确性。

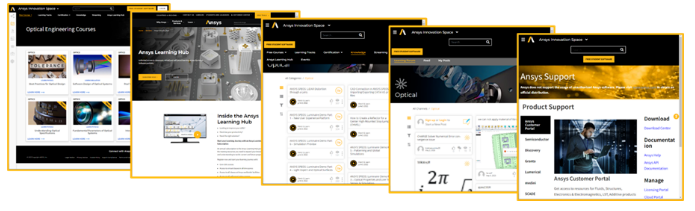

Speos 2023R2引入了“learn和support”选项卡,为学习、支持和文档提供了有用的直接链接,用户现在基于新版本可直接访问Speos提供的所有学习资料和论坛。

Speos 2023 R2引入了“learn和support”选项卡.png
