eplan 教你一招,解决采购与生产间的“数据单位”之争

发布时间:2023-01-16 10:23:28人气:723

教你一招,解决采购与生产间的


“数据单位”之争


随着数字化时代的来临,企业对项目设计、采购、库存、生产,成本核算等,都需要进行数字化精准管理,告别以往的粗放管理模式。EPLAN Pro Panel 有强大的3D布局、布线及计算统计功能,能自动、精准的生成相关配柜辅料BOM,满足采购、生产等部门所需要的相关数据,并自动上传至PLM进行数字流程管理,成本精准核算。


以线槽、导轨为例:采购部门对线槽、导轨这种固定供货长度为2米的部件,需要的是买几根。加工中心则需要每根线槽、导轨的实际精准长度数据,可以方便加工人员进行测量取材,提高加工效率。


怎样实现各个部门对线槽、导轨的不同数据需求呢?具体操作请见下文。


01 EPLAN Pro Panel  3D布局布线设计,如图1、图2、图3:



图1  线槽、导轨布局设计

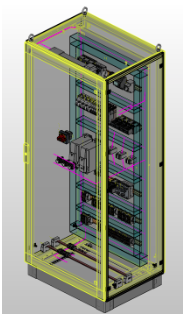

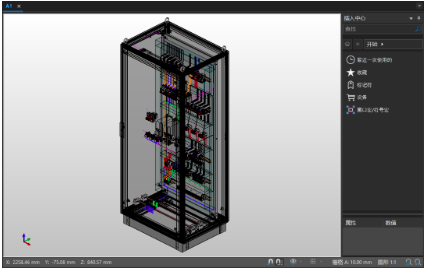

图2  3D元器件布局设计



图3  3D自动布线设计


02

采购部门需要在报表上清晰的看到,每根线槽、导轨的供货标准长度,现在需要采购几根,详细数据显示和设置方法如下:


1. 线槽、导轨供货标准长度和实际总长度属性设置,打开部件汇总表模板,点【插入】-【占位符文本】,如图4、图5、图6:

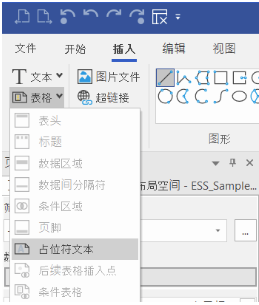

图4  占位符文本

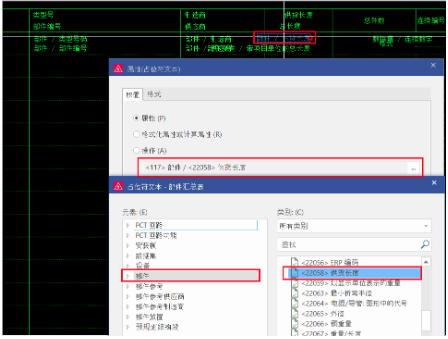

图5  供货长度属性设置

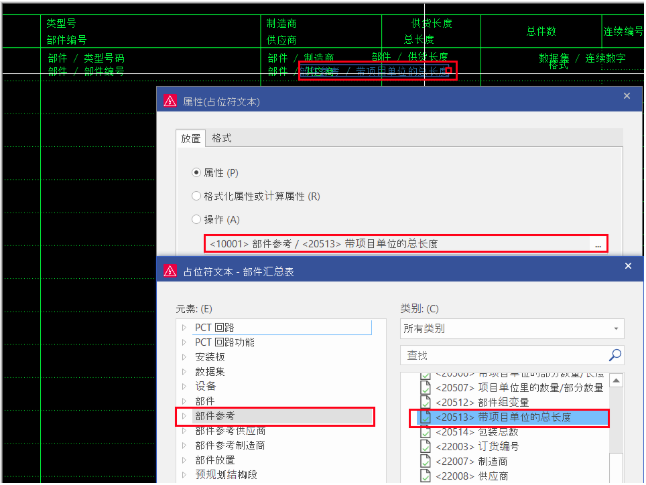

图6  带单位总长度属性设置


2. 采购部门对线槽、导轨所需根数属性设置如下,点【插入】-【占位符文本】,如图7、图8:

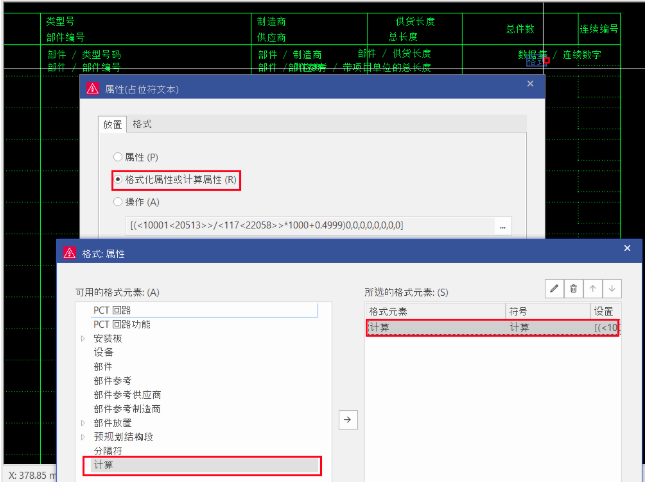

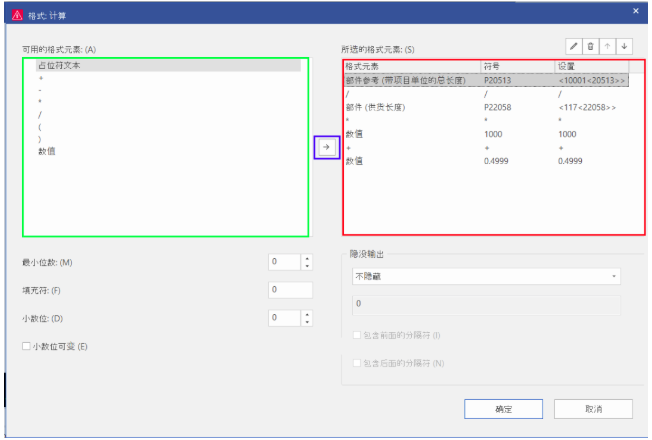

图7  计算属性设置



图8  计算属性设置


3.自动生成采购部门所需报表,调用设置好的模板,生成报表时,注意筛选器的设置,如图9、图10:

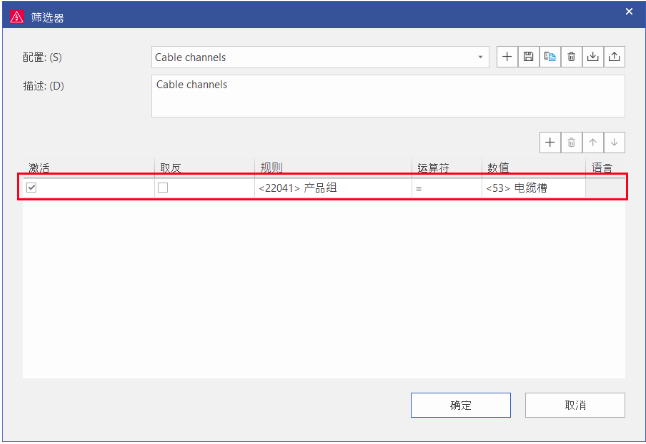

图9  筛选器设置

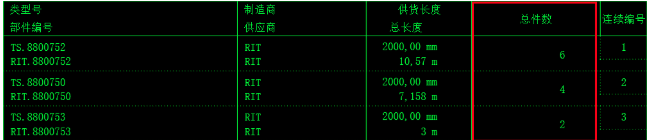

图10  采购部门需求报表


03

加工中心需要在报表上清晰的看到,每根线槽、导轨的实际裁切长度,需精确到mm,详细数据显示和设置方法如下:


1.线槽、导轨在安装板上的安装位置和显示精准长度属性设置如下,打开部件列表模板,点【插入】-【占位符文本】,如图11、图12:

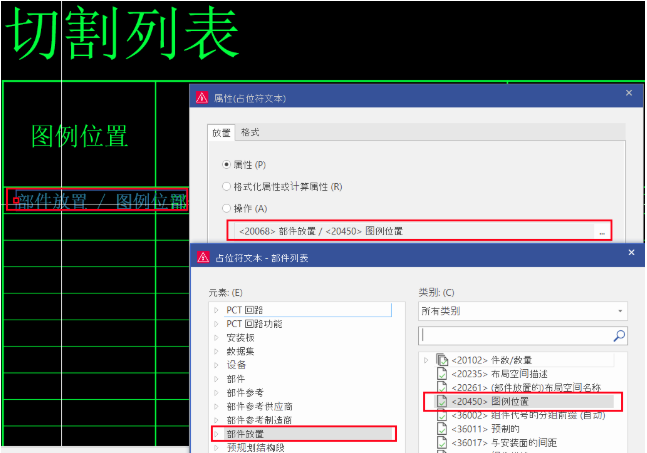

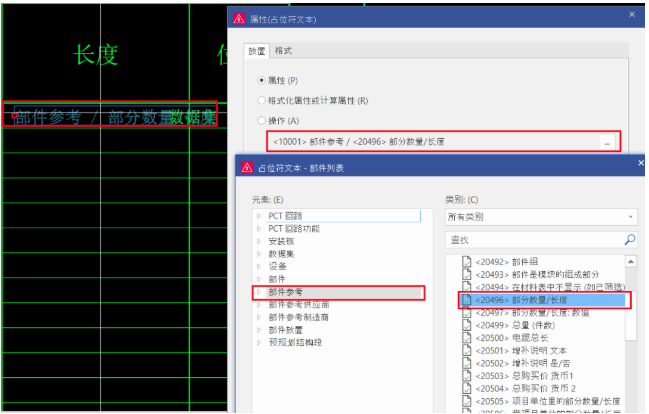

图11  安装位置属性设置




图12  精准长度属性设置


2.自动生成加工中心所需报表,调用设置好的模板,生成报表时,注意筛选器设置,如图13、图14:

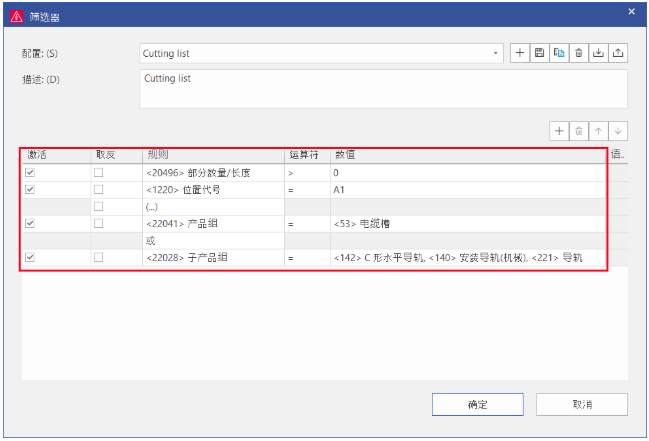

图13  筛选器设置

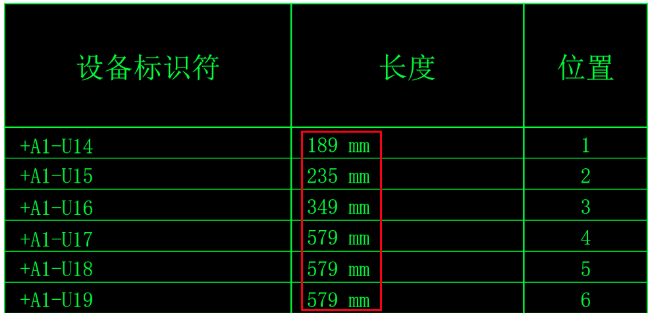

图14  加工中心需求报表


在数字化的今天,对工程师的要求,越来越高,工程师不仅仅要考虑把项目图纸精准设计完成,同时也需要考虑公司各部门对数字化的实际需求,以全面提高公司竞争力、创新力。
