MestReNova安装及核磁解谱教程

发布时间:2023-11-13 14:53:18人气:2057

一、简介

MestReNova是一款功能强大的核磁共振(NMR)数据处理和分析软件。该软件由MestrelabResearch公司开发,已经成为了化学领域中最为流行和重要的NMR数据处理软件之一。

二、安装教程

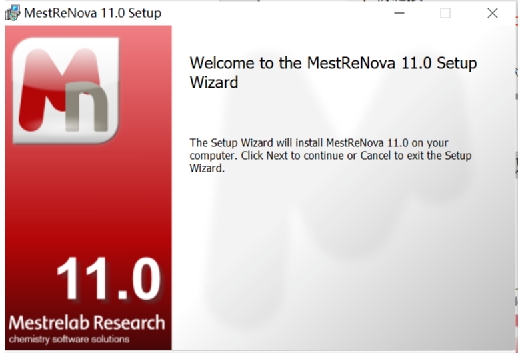

1.打开解压文件,双击MestReNova-11.0.4-18998.msi进入安装引导界面


2.点击【Next】,接收协议,点击【Next】

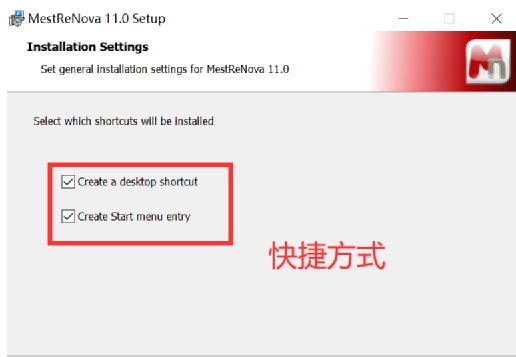

3.创建桌面快捷方式和开始菜单快捷方式,根据个人需求,一般默认点击【Next】即可


4.点击【Browse】选择合适的安装位置,安装目录一般要求全英文,而后点击【Next】

5.点击Install,等待安装完成

6.点击Finsh,完成安装

7.打开安装包中的破解补丁文件夹,复制mestrelab.mestrenova.suite.11.0.4.build.18998-patch+lics.exe

8.粘贴到刚才选择的软件安装目录下

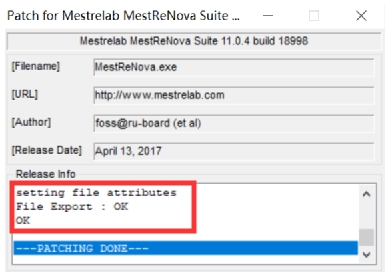

9.双击打开,点击Patch



10.显示注册成功


11.打开软件即可正常使用,安装结束



三、使用教程

核磁解谱对于简单分子只需要知道基本操作即可完成,对于复杂化合物不仅需要操作,更多的是考验一个科研工作者的经验,此外,对于初学者可以通过Chemdraw中的结构预测—核磁预测功能辅助分析核磁谱图。

1.样品要求

通常核磁测试的样品对质量有一定要求,以600MHz核磁共振波谱仪为例,有机化合物使用15~20mg左右质量的样品溶解在0.6ml左右的氘代试剂即可(样品质量因仪器不同可作出调整),本文以氘代氯仿为例进行讲解。

2.数据分析

(1)首先选择测试好的核磁数据文件,选择【fid】文件,打开方式中选择MestReNova,即可将核磁测试数据打开。也可以先打开MestReNova,将【fid】文件直接拖到MestReNova工作窗口,也可以打开数据。打开数据的方式很多,但注意一般文件名称都是【fid】


(2)数据打开后,首先对数据依次进行相位和基线校正



(3)接下来溶剂基线校正,选择四甲基硅烷的基线峰(化学位移为0ppm),先点击【参考】,再在0ppm附近的强峰左键点击,随后弹出【f1参考校正】对话框,输入0,点击【OK】。


(4)此外也可以选择熟悉的溶剂峰,比如这里的氘代氯仿。可查看文末的常用氘代试剂和杂质峰的化学位移表,注:文末有完整Pdf文档,有需要的自行下载。

可以看到CDCl3(氘代氯仿)的溶剂峰化学位移为7.26,此外还有一个水峰的化学位移在1.55位置,注意不是氘代水。此时说明校正准确,可以进行解谱。



(5)一般选择逐个标峰,点击【标峰】图标的三角,选择【逐个标峰】,从溶剂峰开始,对于此数据,先是氘代氯仿,水,然后对照Chemdraw中的结构预测进行解谱。



(6)本次要解的分子为氨基取代卟啉,在Chemdraw中画出分子结构,选中分子,点击【structure】,点击【Predict1H-NMRShifts】,可以得到预测的H谱。


(7)请注意,Chemdraw里默认的溶剂为氘代DMSO。如果溶剂是氘代氯仿,可通过点击【File】—【Preferences】,选择ChemNMR,切换为CDCl3,此外也可以更改频率


(7)根据分子式,可以推断该分子中存在五种类型的H,参考Chemdraw的信息,进行标峰


(8)其中最容易确定的为苯环上的-NH2,因此将其作为标准峰,进行后续的分析,根据Chemdraw给出的信息,-NH2大概在4ppm左右,放大4ppm附近的图谱,手动积分。


(9)将鼠标放到积分线上,双击弹出【积分管理】对话框,-NH2共有八个H,输入8,回车确认后,点击放大镜旁边的【全谱】,恢复图谱。



(10)再根据此,逐个积分,得到最终的核磁谱图


(10)双击全谱空白区域,弹出谱图【属性】对话框,可以对最终的谱图参数进行调整,包括背景,网格,线宽,横纵坐标等等,最后点击【File】—【Saveas】—保存成图片即可。当然也可以保存成TXT,用orign处理,这里不再演示。
