核磁软件MestReNova的使用教程

发布时间:2023-11-13 15:13:53人气:224

本文将为大家带来核磁软件MestReNova的使用教程,方便大家对核磁测试数据的处理:

一般打核磁的样品质量有一定要求,以600MHz核磁共振波谱仪为例,有机化合物使用15~20mg左右质量的样品溶解在氘代试剂即可(样品质量因仪器不同可进行调整),本文举例为使用氘代试剂DMSO作为溶剂进行核磁测试。

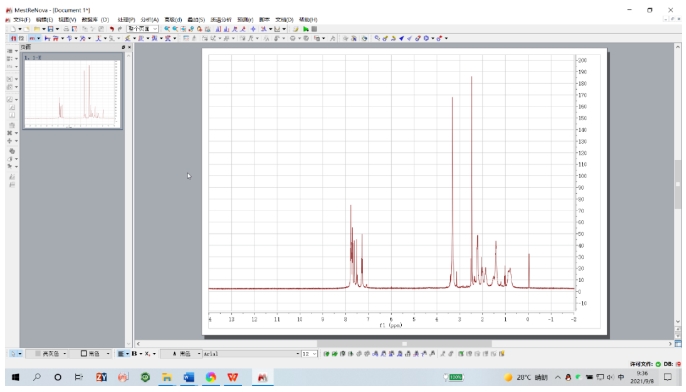

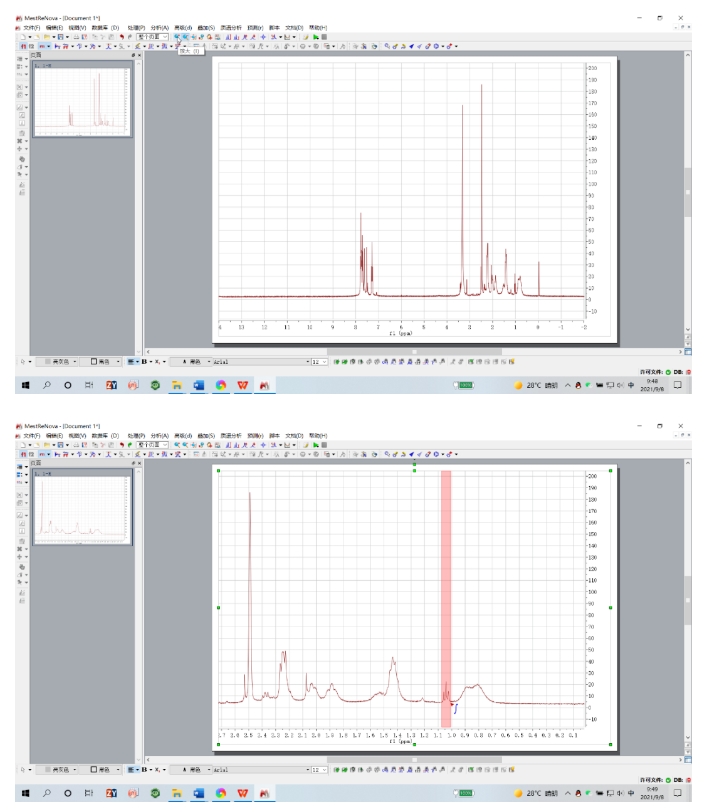

1首先选择已经测试好的核磁数据文件,选择一般为fid,打开方式中选择MestReNova,即可将核磁测试数据打开;(注:图片为相位校正,图片为基线校正)

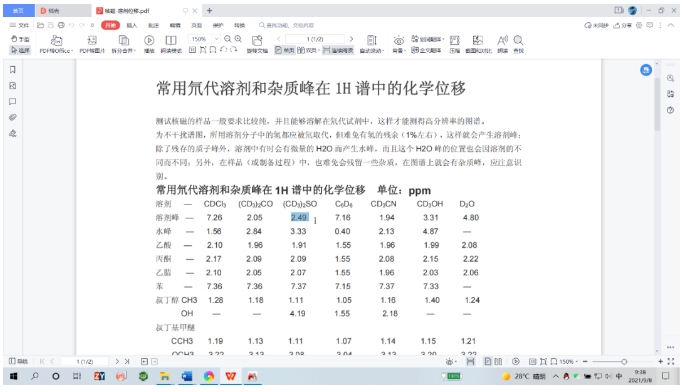

2打开附件一(常用氘代试剂和杂质峰在1H谱中的化学位移),可以看到(CD3)2SO(氘代DMSO)的溶剂峰化学位移为2.49,此外还有一个水峰的化学位移在3.33位置。

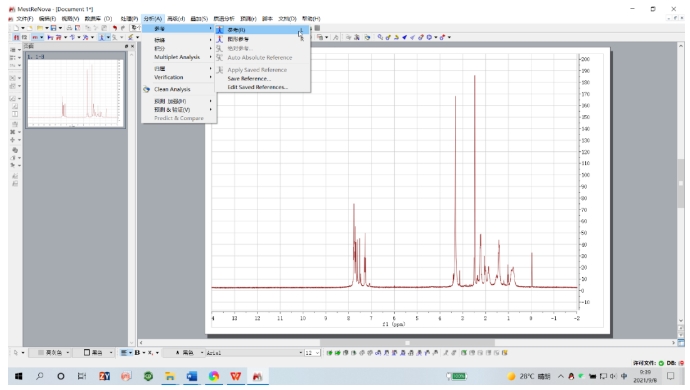

3此时进行溶剂峰化学位移纠正,MestReNova软件点击分析-参考-参考(R),进行溶剂峰化学位移纠正;

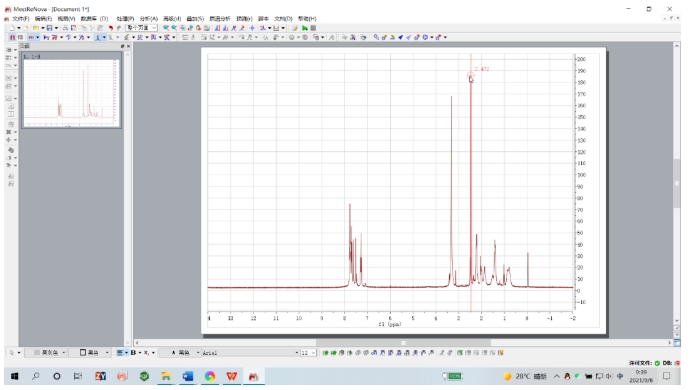

4一般在标准溶剂峰化学位移位置(2.49)附近寻找最高的峰,如下图所示;


5鼠标左键单击发现初始的化学位移在2.472处,明显与(CD3)2SO的标准化学位移不符合,所以在新的化学位移处改写为2.49后,点击OK即可完成溶剂峰化学位移纠正;

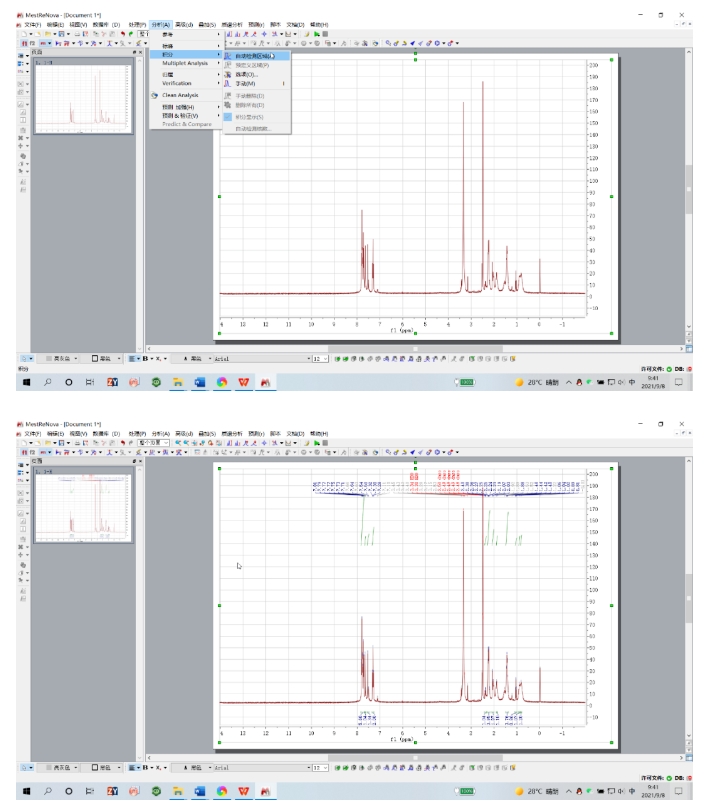

6鼠标左键单击分析-积分-自动检测区域(注:这是一种快捷方式,能够直接得出我们需要的大部分信息,可以紧急使用。但根据小编经验不建议进行该操作,原因是自动检测有可能会将明显的杂志也包含在内,不利于后续的分析);

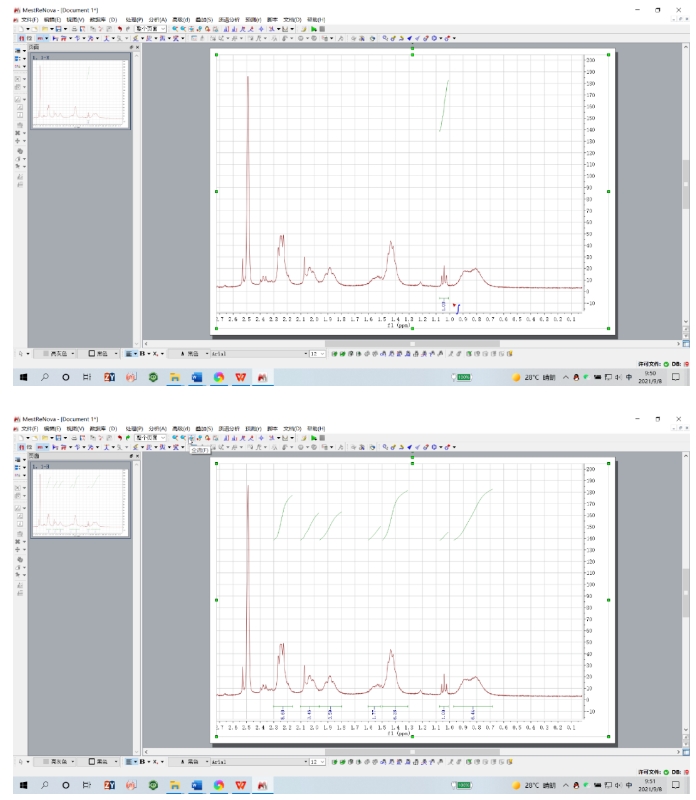

7小编一般会进行图谱放大分析,选中一个位置的H峰,以该峰为标准,进行其他峰的积分;




8完成所有峰的积分之后,点击Automaticmultipletanalysis-自动,即可得到图谱其他信息;


9此时点击分析-MultipletAnalysis-多重峰分析报告即可得到文献SI中常见的核磁多重峰分析报告,选中后字体大小在软件底部进行修改;


10接下来一步是将核磁数据导入Origin中进行绘图处理。

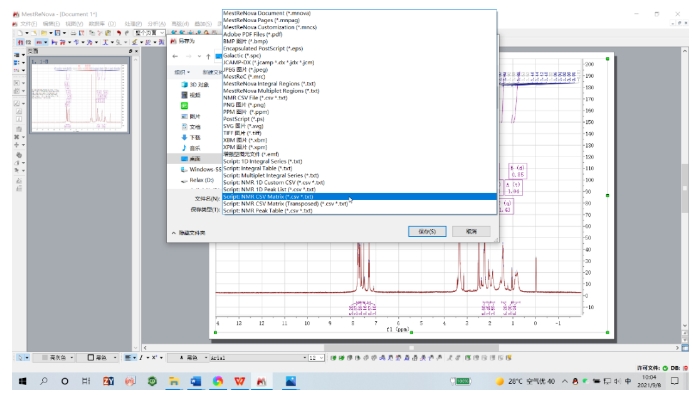

首先文件另存为下图所示格式;

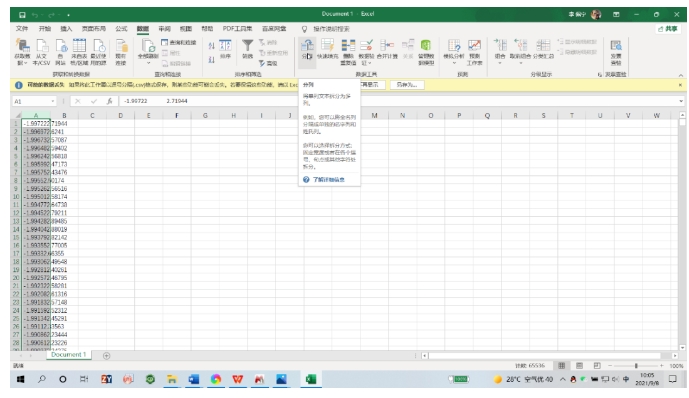

打开文件在数据中选择分列,第二步中选中逗号,即可得到分列的数据;


选中所有数据复制,在Origin中选择折线图,即可得到Origin中的核磁数据谱图,后续根据个人习惯进行绘图即可。



以上为MestReNova核磁数据处理软件的常用使用方法。
