Altium designer软件PCB绘制

什么是Altium Designer？

Altium Designer是原Protel软件开发商Altium公司推出的一体化的电子产品开发系统，主要运行在Windows操作系统。这套软件把原理图设计、电路仿真、PCB绘制编辑、拓扑逻辑自动布线、信号完整性分析和设计输出等技术完美融合，为设计者提供了全新的设计解决方案，使设计者可以轻松进行设计并熟练使用这一软件使电路设计的质量和效率大大提高。

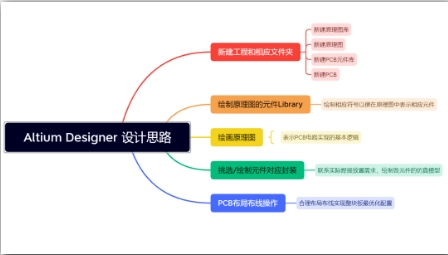

「Altium Designer的主要设计思路」

 Altium Designer

基本操作

1.原理图库元件的绘制

注释：

原理图库元件是组成原理图的最小单元，通过直观简单地绘制出实体相应元件（如电阻、电容、复位键和各类IC类元件等），表示好其引脚和各个引脚的功能，来实现设计者能够更好的在原理图中配置各个元件的连接和达到功能的需求

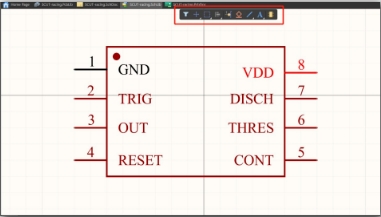

  例为TLC555元件绘制

步骤实现：

首先，添加相应元件，名称命名好后，在红色功能框内按照具体原理图或者功能实现要求绘制好元件。其中要注意好元件各个引脚的名称和引脚号，填写好Discription注释。有时候为避免在原理图中布置中出现过于繁杂混乱的情况，名称和部分

2. 原理图的绘制

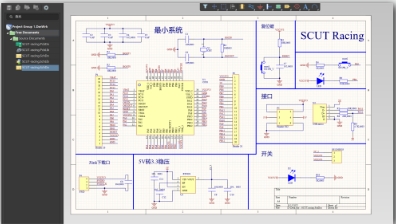

  例为C8T6开发板原理图

注释：

原理图是实现PCB板功能的体现，通过绘制的简单的元件表示，来表达各个元件功能的划分和引脚的连接，顾名思义，原理图就是表达原理的重要图案。

步骤实现：

①打开原理图文件，将原理图库中的元件放入原理图，放入的方式有很多种，个人使用方法是在原理图界面右下角panel点击component就可以实现直接在SCH Library中左键拖出元件

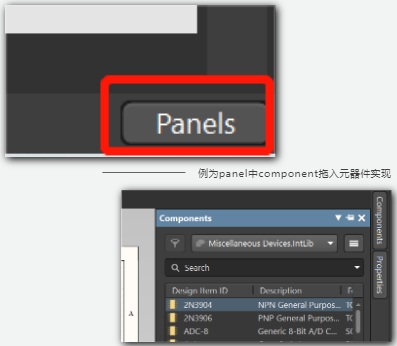

例为panel中component拖入元器件实现

②将所有绘制好的SCH Library中的元器件拖入原理图中后，将元件在原理图中位置进行合理布局，建议以不同IC板块所实现的不同功能进行划分

③连线布置电线功能可运用快捷键“ctrl + w”进行电线连线，同时点击界面上部功能栏中线可以实现功能区域的间隔

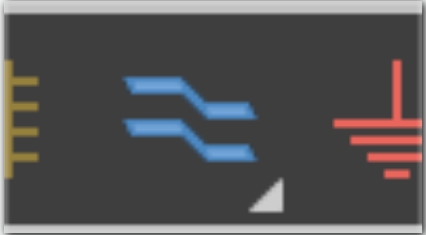

放置线的操作

④用label键放置标签，确定其各个元件连接之间的正确性。（P.S个人一些技巧 在布置标签的时候有时候会出现红色警告，可以试试delete标签再重新标注）

「PCB封装库的绘制」

注释：

PCB封装库是对原理图库中元件实体化的一个过程，其绘画过程对实体具体尺寸和焊盘印丝等因素具有一定要求，是原理转为实体的一个重要过程。

  例为铝电解电容贴片式封装

步骤实现：

①通读元件的数据手册，对元件实体类型进行判断（例如是直插式还是贴片式等），同时对元件一些关键引脚及其尺寸数据有一个基本的了解。

②定义好封装的原点，定义好针脚，同时确定焊盘大小和其他尺寸要求，其中要注意元件的印丝不能和焊盘在同一类面上，即如果是底层的贴片焊盘那么它的印丝就必须在顶部。

③将原理图库中元件和PCB封装库中元件对应好，否则后面导入PCB时会报错。

（封装的绘制如果操作熟练或操作过于复杂时，也可以使用原先下载好的封装库或者在嘉立创上直接下载导入PCB上，再复制粘贴在封装库上）

「 PCB 的绘制」

注释：

PCB绘制是最直观表达出PCB板整体结构的部分，也是完成一块PCB板设计的最后一步。

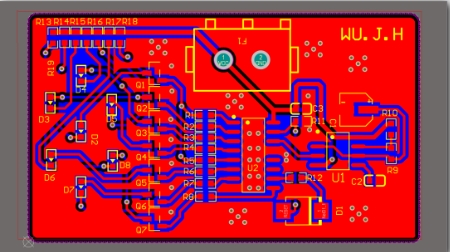

  例为实现“8”字流水灯PCB板

步骤实现：

①导入PCB。可以在原理图中【设计（D）】中选择Update PCB Document.PcbDoc实现导入。

②布局。首先要考虑PCB尺寸的大小，根据电路不同功能单元来进行分板块布局，可以通过选中所有元件，在上部工具栏中选择【工具（T）】中选择“器件摆放（O）”的“在矩形区域排列”实现观察基本的PCB大小。选择机械层“Mechanical 1”运用快捷键“PL”圈住矩形框，再用快捷键“EOS”设置矩形左下角为原点，调整板框大小，快捷键“DSD”进行切割以实现板框大小的定制。

③尽可能缩短高频元器件之间的连线，设法减少它们的分布参数和相互间的电磁干扰，易受干扰的元器件不能挨得太近，应当尽量远离；要留出印制板定位孔以及固定支架所占用的位置，以每个功能电路的核心元件为中心，围绕它进行布局，元器件应当均匀、整齐、紧凑地排在PCB上，尽量减少赫尔缩短各个元器件之间的引脚和连线。

⑤布线。设置所需求的线宽，可通过快捷键“PL”后按住TAB键，在“Line Width”中设置线宽，再运用快捷键“PL”进行布线操作。

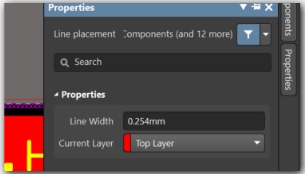

线宽设置

⑥布线操作过程要注意尽量避免锐角和直角，同时加粗电源线宽度，使电源线、地线的走向和数据传递的方向一致，这样有助于增强抗噪声能力。

⑦合理布局布线后，可通过对PCB板的GND网络进行铺铜操作，保证各元器件之间的电气连接。铺铜完成后可在【工具（T）】中选择进行滴泪的操作。

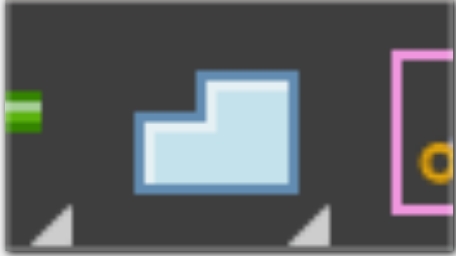

  铺铜操作

⑧规则检查。在上部功能栏中【设计（D）】选择“规则（R）”可设置对PCB板安全间距(Routing标签的Clearance Constraint)、走线层面和方向（Routing标签的Routing Layers）、过孔形状（Routing标签的Routing Via Style）、走线线宽（Routing标签的Width Constraint）等的DRC操作检查，对相应报错进行修改后，一份完整的PCB就完成啦！
