Altium Designer设计基础

发布时间:2024-01-31 13:53:54人气:276

Altium Designer设计基础


以画USB-TTL为例


01创建工程(使用Altium Designer19)

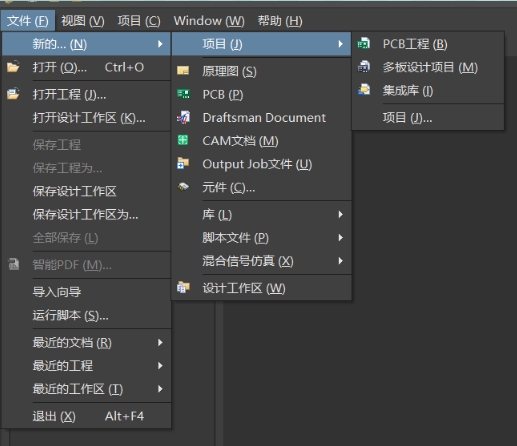

1.先建立一个PCB工程

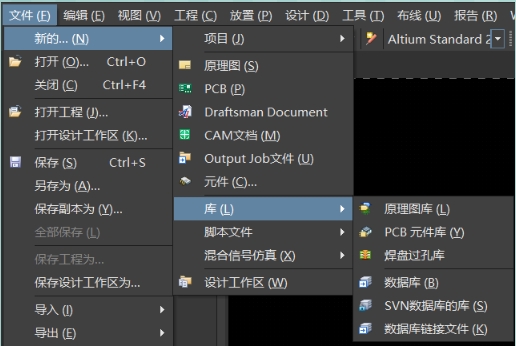

2.再在工程中创建原理图、PCB、原理图库和PCB元件库(若单独创建原理图和PCB,则两者无法关联起来)


3.如图所示为创建工程成功后


02绘制原理图

1.元件库可以自己绘制或者下载封装好的元器件(以立创EDA为例),在元件库中搜索自己想要的元器件与封装,双击右边的元器件打开

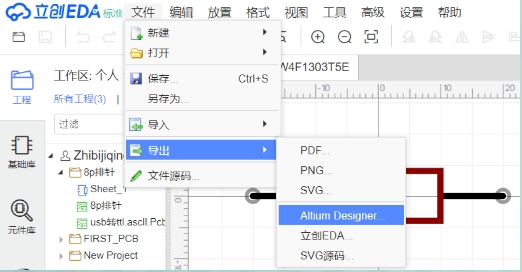

2.将原理图导出AD中并添加至已经建立好的原理图库中(PCB封装的导出与此操作相同)

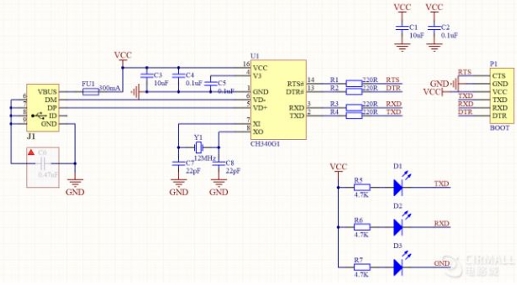

3.在原理图中绘制原理图

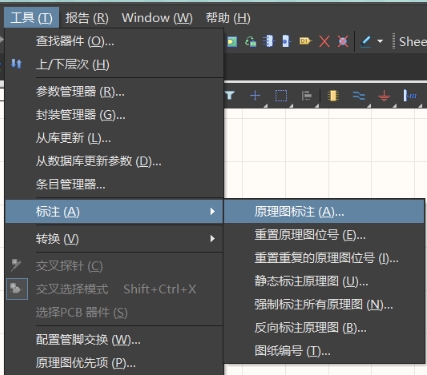

4.使用工具中的原理图标注给原理图的位号标注

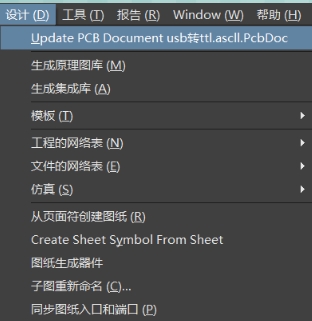

5.将原理图导入PCB中


03绘制PCB

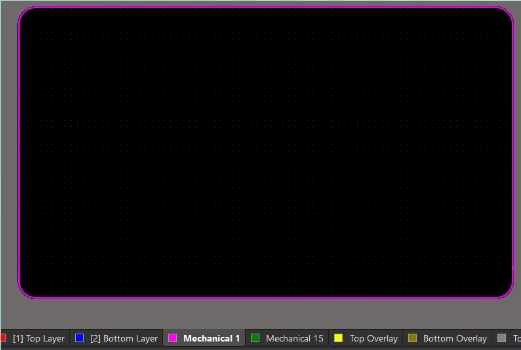

  1. 根据所有元器件大小,在机械层画出自己所需要的板框

  2. 画出板框.png

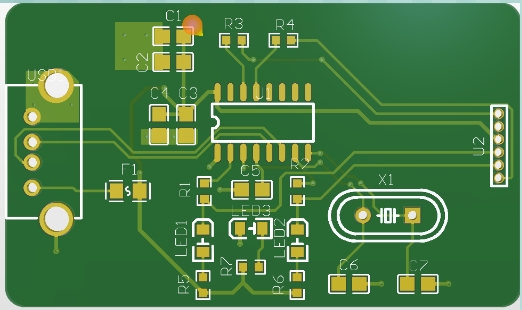

2.将元器件摆放好(此为3D模式下的视图)

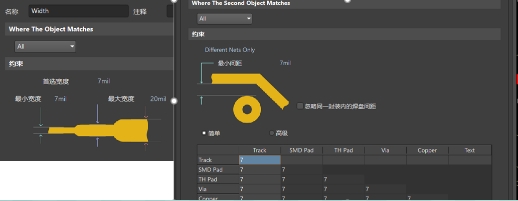

3.设置规则如设置走线的粗细,以及间距等。

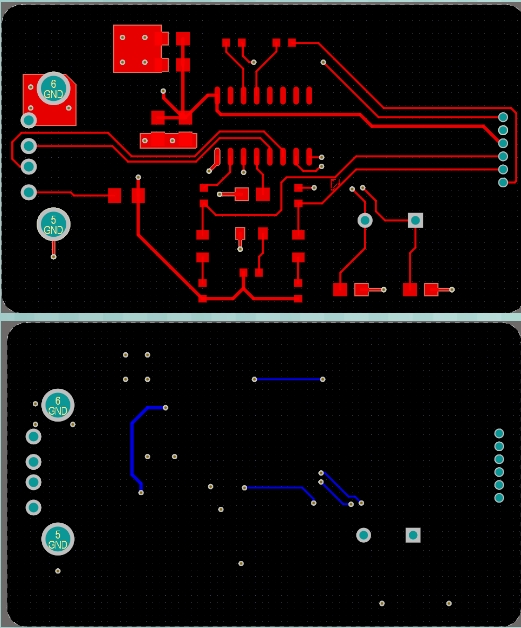

4.根据原理图进行走线根据元器件的网络接口对PCB进行线路布置。

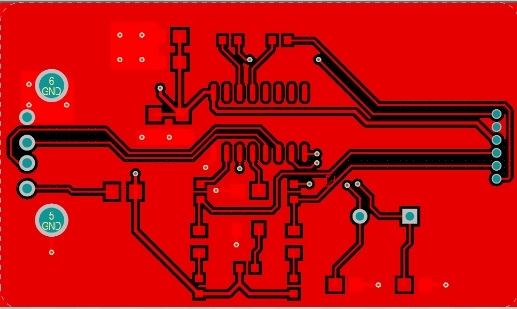

5.对PCB进行铺铜对PCB进行GND铺铜可以减少线路布置,强化PCB结构和散热。对于模拟电路为了避免环路发生耦合干扰可以不进行铺铜操作。

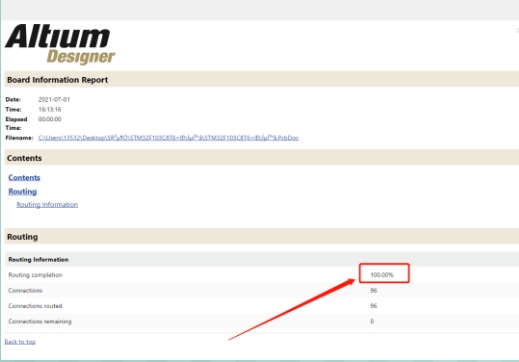

6.在工具,设计规则检查中根据先前创建的规则进行DRC检查若有报错则需根据问题进行修改(图为无报错的状态)


修改至无报错则完成了USB-TTL电路板的绘制
