Altium Designer几个好用的功能

发布时间:2024-02-01 14:19:48人气:92

大家介绍AD 21主体功能之外的一些好用的辅助性功能。

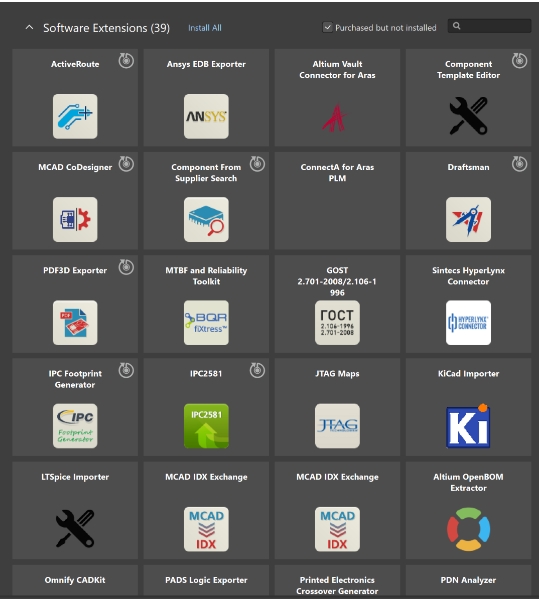

另一个好用的辅助性功能是Software Extensions,有一些好用的扩展,能很方便地与第三方软件进行数据的对接,比如AD与Ansys Electronics Desktop或者SIWAVE的数据对接可以通过安装AnsysEDBExporter来实现,可以直接导出edb格式数据到ansys,AD与HyperLynx的数据对接可以安装SintecsHyperLynxConnector,通过安装IPC2581扩展还可以导出IPC2581的数据格式到Sigrity或者CSTStudio等仿真软件,同时,AD还与CSTStudio合作带来了PDN分析功能,只要安装PDNAnalyzer这个扩展就可以享用了。

另一个能大幅提升工作效率的就是与DigiPCBA云平台的集成,比如通过Manufacturepartsearch可以利用云端平台上巨量的经过验证的元件库,再加上IPCFootprintGenerator这个建库扩展包,可以极大地减轻元器件封装库的工作。

而通过DigiPCBA的ActiveManufacturing智能制造功能,现在可以直接在AD21的环境中投板打样了。DigiPCBA的ActiveManufacturing将PCB报价、制造工艺检查和一键下单集于一体。直接在AD21设计环境中随时查看PCB的制板费用、交期,同时ActiveManufacturing还带有DFM规则检查功能,可以极大避免PCB设计完成后,才发现板厂供应商的制造工艺不适配的问题。

如何享用ActiveManufacturing?

首先是安装最新的AltiumDesigner软件(建议使用21.5或更高版本),目前分享的是AD21.7.1版本

接着是注册DigiPCBA账户,并开通专属您个人的Workspace。


注意:安装前请确保AltiumDesigner处于关闭状态

若安装成功,启动AltiumDesigner客户端,在PCB文件编辑环境下的右下角Panels面板中可看到“ActiveManufacturing”的额外选项。



确认AltiumDesigner客户端的Port端口已设定为portal365.altium.com.cn,重启AD软件后Signin登入您的DigiPCBA账号,连接DigiPCBAWorkspace。

然后就可以愉快地一键下单打样拉,同时,它还带有DFM检查功能,可以在设计过程中随时进行PCB的可制造性检查,尽早发现问题而不是要等到把生产数据提交给板厂后才发现问题。
