页面布局允许您在单个页面上组合多个图形,以及数据或结果表、文本、绘图和导入的图像。图形可以来自一个或多个Prism项目。
创建和重新安排布局

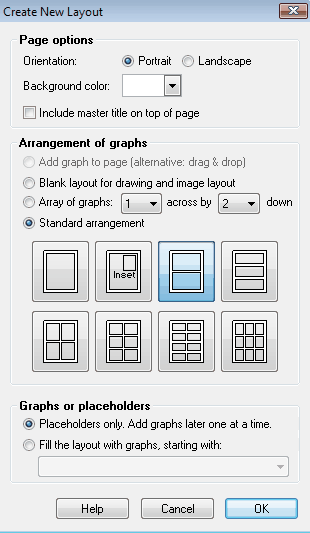

创建一个新布局
单击工具栏上的New按钮,下拉Insert菜单并选择NewLayout,或者在左侧的导航器面板中选择NewLayout。
选择整个页面的纵向或横向,并选择其背景颜色。
选择页面上所需占位符的数量及其排列。
决定从一个只有占位符的布局页面开始,还是自动将图形放置到布局上。在后一种情况下,您指定第一个图形,Prism将按照图形在导航器的graphs部分中出现的顺序自动放置其他图形。
更改布局上的图形排列或添加占位符
当您第一次创建布局页面时,Prism要求您选择占位符的排列方式。但您不会被这种安排束缚住。您总是可以通过单击其工具栏按钮返回到“格式布局”对话框,或者单击“更改”并选择“图形排列”。然后,您可以选择一个新的布局安排,也可以选择在布局中再添加一个占位符。
来自同一项目的图形放置在布局上
使用占位符在布局上放置图形

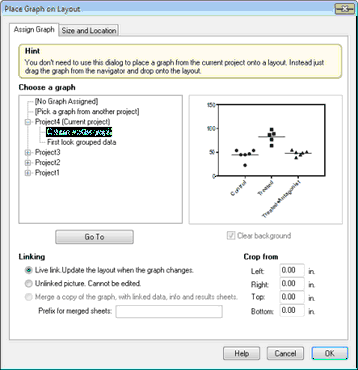

向布局添加图形的最简单方法是双击图形占位符,然后在布局中的放置图形对话框中选择图形。
请注意,您可以从任何项目中选择图形。从另一个打开的项目中选择图形特别容易。如果您选择从另一个未打开的项目中选择图形,则在您选择该项目文件之后,Prism将打开它。
在布局中添加图形的其他方法
从导航器中拖动图形并拖放到布局页上的空白位置。不要太靠近现有的图表,否则您可能会替换那个图表,而不是添加一个新图表。
转到此项目或任何其他项目的图形部分,并将图形复制到剪贴板。然后转到布局,粘贴。
在布局中,选择“插入”菜单并选择“Prism图”。然后选择要添加到布局中的图形。
如果图表分配错了怎么办?
如果您将错误的图形分配给布局,则很容易替换。只需双击错误的图形(在布局中)并选择其替换。或者从Navigator中拖动替换图形的名称,并将其放到要替换的图形的顶部。
将另一个项目中的图形放置在布局上
您可以在布局中的放置图形对话框中放置来自不同项目文件的图形。或者您可以在一个项目中复制图形并粘贴到另一个项目中。

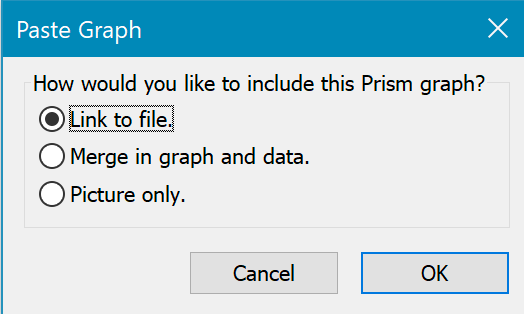

如果选择或粘贴来自其他项目的图形,Prism提供三种选择。
链接到文件
布局中的图形将链接到另一个文件中的图形。链接的优点(有些人认为是缺点)是数据和图只存在于一个地方。
该链接是通过文件名和位置。如果您重命名文件,将其移动到另一个文件夹,或者在另一台计算机上使用该文件的布局,您就会破坏链接。
要编辑链接图,您需要转到原始项目。
要强制更新布局中的图形,请保存包含图形和数据的文件。然后,当您用布局转到图形时,图形将更新。如果您使用的是PrismMac,则只需将数据和图形移动到项目中的另一个工作表即可。但只有当您在“文件和打印机”选项卡中设置了偏好设置,以便在切换到新工作表时保存备份时,这才有效。在这种情况下,您不需要保存要更新布局的文件。
合并图和数据
将图的副本及其数据表和分析合并到您现在正在处理的项目中。
这种方法的优点是所有的东西都在一个项目中。这意味着该文件包含全部自身信息。即使您把它移到另一台电脑上,一切都会正常工作。
缺点(有些人认为是优点)是数据现在将存在于两个文件中。
未链接图片
顾名思义,这只是一张没有链接到任何数据或任何可编辑图形的图片。
向布局添加另一个图形
当您第一次创建布局页面时,Prism要求您选择占位符的排列方式。但您不会被这种安排束缚住。您总是可以通过单击其工具栏按钮返回到“格式布局”对话框,或者单击“更改”并选择“图形排列”。
如果您将错误的图形分配给布局,则很容易替换。只需双击该图形(在布局中)并选择其替换。或者从Navigator中拖动替换图形的名称,然后拖放到要替换的图形上。
向布局中添加新图形很容易。首先调整和移动图形,为新图形腾出空间。然后做以下任何一项操作(前两个选择是最简单的)。
从导航器中拖动图形并拖放到布局页面上的空白位置。不要太靠近现有的图表,否则您可能会替换那个图表,而不是添加一个新图表。
转到此项目或任何其他的图形部分,并将图形复制到剪贴板。然后转到布局,粘贴。
从布局中,下拉插入菜单并选择Prism图。然后选择要添加到布局中的图形。
从布局中,调出格式布局对话框(通过单击其工具栏按钮,或删除更改并选择图形的排列),并选择添加另一个图形到布局。
使图形成为未链接的图片
默认情况下,当图形本身更新时,Prism布局上的图形会自动更新。
您可以选择将图形作为未链接的图片放置在布局上,不链接到原始数据。如果您确定图形已100%完成,并且不希望再有任何形式的改,则此选项更合适。如果您希望在项目中继续进行时保持图形的“快照”,并且收集和绘制其他数据,那么它也很有用。

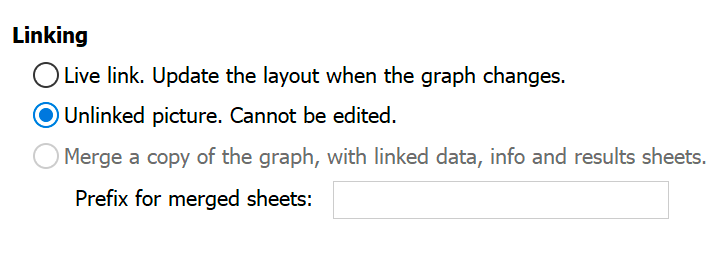

在“将图形分配到布局”对话框的左下角可以选择是否将图形变为未链接的图片。
布局上图形的大小
什么是缩放因子?
缩放因子定义为布局上图形的大小与图形自身的大小之比。
如果图形和布局以不同的方式缩放,则缩放因子比例很难实现。将图形和布局的缩放设置为相同(使用Prism窗口右下方的控件)。
改变图形的缩放因子
更改缩放因子的最简单方法是在布局页面上选择一个图形,抓住一个角旋钮并拖动。

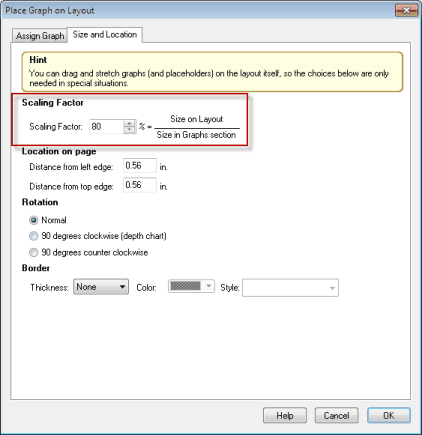

如果您想将缩放因子设置为特定值,请双击图形(在布局上)以弹出布局上放置图形对话框。转到第二个(大小和位置)选项卡,并设置缩放因子。
注意,这个选项卡还允许您指定图形周围的边框。
均衡几个图的缩放因子
选择要均衡的图形(如果要均衡布局上的所有图形,则不需要)。
从“布置”菜单中选择“均衡缩放因子”,或按工具栏“更改”部分中的按钮。平衡大小
选择减少比其他图大的图的缩放因子,或者增加那些太小的图的缩放因子。如果图形最初是用相同大小的字体制作的,那么这个命令将在布局上再次获得相同的内容。但是,如果图形开始时具有不同的大小,则此命令将不是很有帮助。
增加或减少所有图的缩放因子

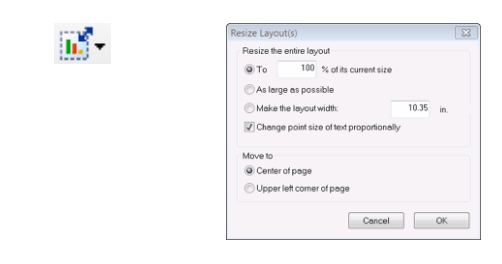

从“更改”菜单中选择“调整布局大小”,或单击“调整大小”按钮。ResizeButton
您将看到一个菜单,其中包含以下选项:更小、更大、填充页面或更多选项(弹出如下所示的对话框)。
裁剪
“分配图形”对话框的第一个选项卡允许您裁剪图形以消除空白或不想在布局中看到的图形部分。如果为任何裁剪值输入负值,则会使图形占位符变大,并在该方向添加空白。
创建深度图
深度图是旋转的XY图,因此自变量X显示在纵轴上,因变量Y显示在水平轴上。当X变量是depth时,这是有意义的。遵循以下步骤:
在XY表中输入数据,在X列中输入深度值。
Prism将创建一个XY图形,X在水平轴上。
使用“格式轴”对话框更改两个轴上编号的方向。设置X轴编号为:下面,垂直。设置Y轴编号为:左垂直。
删除自动X轴标题(因为它不能旋转)。

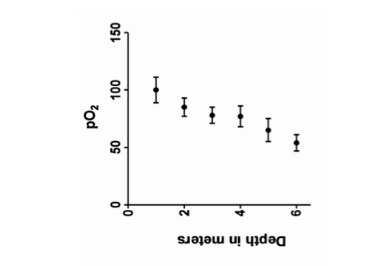

创建一个具有depth标题的独立文本对象。选择它,并通过多次单击工具栏中文本区域右下角的旋转按钮旋转180度。您的图形现在看起来像这样:
将该图形分配给布局。

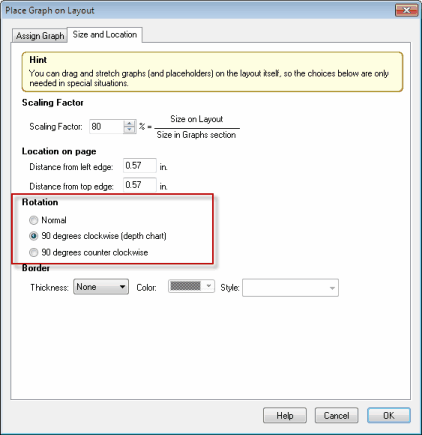

双击图形,弹出“在布局上放置图形”对话框。转到第二个(大小和位置)选项卡,选择顺时针旋转90度。

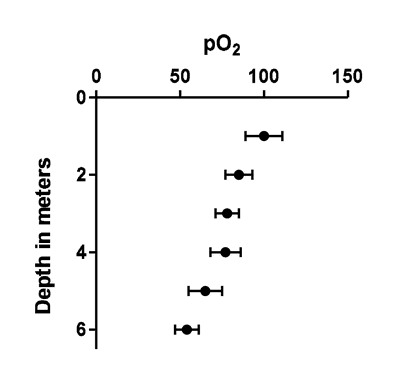

在布局上,结果是一个深度图,X变量在纵轴上,Y变量(及其误差条)绘制在横轴上。
主图例(一个图例用于多个图形)
如果在一个布局中放置了多个图形,则可以创建一个应用于所有图形的主图例,如下所示。
主图例是用于多个图的布局上的一个图例。要创建主图例,请创建一个带有所需图例的额外图形(不在布局上)。然后选择并复制该图例并粘贴到布局中。然后在布局中添加其他没有图例的图形。
上面的图用了四张图表。前三个图显示数据,第四个(未显示)仅用于创建主图例。遵循以下步骤:
复制其中一个图形以创建另一个图形,该图形不会显示在布局中,但将用于创建图例。若要在此图形上创建图例,请双击符号以弹出“格式图形”对话框。点击“全局”按钮,在下拉菜单中选择“更改所有数据集”。您也可以从“数据集”下拉菜单中选择“更改所有数据集”。
创建一个布局并分配图形(本例中为三个)。
从额外的图形中选择并复制图例并粘贴到布局上(粘贴绘图)。这是一个简单的复制和粘贴操作,不使用占位符。
备注:
主图例链接到从其复制的来源图。如果您改变图表中的符号,Prism会更新主图例。
布局上的主图例与复制图例的图形上的图例具有完全相同的大小。在布局上放置图形时,可以缩小或展开图形以填充占位符。更改主图例中符号大小的唯一方法是更改用于创建主图例的图形上的字体大小和符号大小。这是在图形部分完成的,而不是在页面布局部分。
您可以编辑图例的文本,更改主图例中的文本大小,并将其改为粗体或斜体。如果对链接主图例的图进行任何更改,这些更改将丢失。
复制图例后,您只能将其粘贴到布局中。不能将图例粘贴到另一个图上。
在一个项目中从图表中复制图例并粘贴到另一个项目的布局上并不能很好的运行。设置内容,以便复制和粘贴都在一个文件中。
复制布局
如果您有一个自己喜欢的页面布局,复制它(只是页)。然后双击每个图形,弹出一个对话框,您可以在其中为该位置选择不同的图形。
Prism提供了一种直接从Welcome(File..New)对话框中克隆图形的方法,但不允许克隆布局。但是,您可以通过转到布局,下拉New按钮并选择DuplicateFamily来实现相同的目标。这不仅会复制布局,还会复制布局上的所有图形以及链接到这些图形的所有结果和数据表。编辑所有的数据表,就完成了。分析和图表将自动更新。
