Zemax 功能更新2024R1

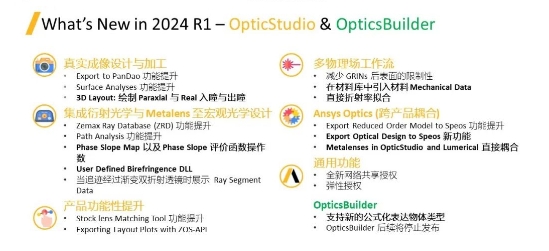

Ansys推出2024R1最新版本有助于遍布全球的工程团队获取新技术以及性能提升，以推动行业创新。和小编一起来看看Ansys光学产品Zemax又有哪些功能更新吧。

Surface Analyses功能提升

更新Surface Sag、Slope以及Curvature maps的离轴算法，为离轴表面系统提供更快速有效的支持，评价函数操作数将可用于返回和限制表面矢高与相位的数据，并支持归一化坐标选项，Slope与Curvature数据是连续且有方向的，所有相关操作数都将包含"Orientation" flag，确保其定义Tangential、Sagittal、X或Y方向

3D Layout:绘制Paraxial与Real入瞳/出瞳

·分析系统中光瞳的尺寸、形状及位置

·绘制近轴光瞳:通过黑色圆圈绘制系统近轴入瞳/出瞳

·绘制真实光瞳:通过选项点数多边形连线的形式绘制真实入瞳/出瞳

光瞳将根据各视场进行绘制，颜色将遵循视场设置的颜色

Zemax Ray Database (ZRD)功能提升

。ZRD如今将包含精确追迹经过系统反射、折射与衍射光学元件的结果

.NSC光线追迹结果中将包含每个光线分段的结果特性，包括:

Total internal reflection (TIR) flag, optical path length (OPL) in lens units, OPL in wave units, and diffraction

orders

。全新光线过滤条件:

，TIR events at a specific object or face, diffraction events at a particular object or face, total number of

diffraction events, and rays that ghosted a specific number of times at a particular object or face

Path Analysis功能提升

。针对复杂系统提升ZRD文件的内容与实用性.光线路径序列将包含物体的表面信息以及衍射

级次信息:

object.face

/(OrderX,OrderY)

。针对多种分析和光线追迹工具添加了新的光线过滤条件

。两种新的选项:

Average Optical Path Length and Number of Diffraction Events

Path Analysis功能提升应用，一个主要应用为助力非序列成像分析功能全新Path Analysis允许用户细分过滤某些光线子集，确保更加贴合序列模式的光线追迹形式。

在后续开发中，将致力于在非序列模式中应用序列模式中的成像分析功能，例如光斑点列图与波前差图等。

Phase Slope Map与PhaseSlope评价函数操作数

便捷分析和控制由衍射表面及相位面引入的PhaseSlope，确

保其衍射表面的可制造性

，使用表面添加相位至光线，例如衍射光栅应用场景

评估Tangential、Sagittal、x与y各方向Phase Slopes

Phase Slope分析将通过2Dcolor或3D surface plots进行显示

Phase Slope Cross Section将显示对应指定角度、在表面全孔径下的 Phase Slope

添加了两个对应评价函数操作数用于在优化过程中限制Phase Slope至合理的可加工范围(PSLP与QSLP)

Direct Index UI: OpticStudio后续将继续探索多物理场耦合

·载入直接折射率数据集将使得OpticStudio扩展其仿真能力

.多物理场耦合仿真意味着您可以载入:

Structural FEA data from Ansys Mechanical,LS-Dyna (or any other FEA platform)

Thermal data from Ansys Mechanical, Thermal Desktop (or any other FEA platform)

Refractive Index data from Ansys Fluent (or any other CFD/injection molding software)

热变化与直接折射率GRIN 分布可用于更多设计形式

GRIN形式的引入和提升可大幅度扩展热变化与直接折射率数据集的应用场景

Export Reduced Order Model to Speos功能提升

.2D探测器以及光线网格采样将支持非对称性镜头文件

，无需再包括输出设置

，引入全新降阶模型(ROM)将包含Speos分析所需的所有参数

Export Optical Design to Speos

.通过最直观的方式连通OpticStudio中的元件级设计与性能分析与Speos 中的系统级杂散光分析

导出OpticStudio镜头的几何实体和光学参数至.0DX文件，可直接导入

Speos 中SEQ与 NSC模式都支持

材料数据和膜层性能都将包括在内

OpticStudio与 Lumerical联合的Metalens衍射建模

全新DLL支持在 OpticStudio中建模大尺度Metalens.在Ansys Lumerical 中模拟和建立Meta-atom数据后，可以直接通过DLL 读取至OpticStudio工作流示意:Large-Scale Metalens-Ray Propagation(Application Gallery)

全新网络共享版授权

·通过“授权池”的方式共享授权，减少对授权服务器的配置和维护

用户将自动连接至Ansys提供的授权服务器电脑上进行使用

·基于云端的授权服务(LaaS)

可在任意时间地点调用与获取授权，便于追踪使用信息，用于优化授权应用情况

管理员可以创建用户群并分配授权至指定群体

弹性授权

- "Pay-per-use”单次付费授权体系

，对所有Ansys软件产品提供以小时为单位的授权收费政策，如今也包括Ansys Zemax

OpticStudio企业版

。为用户提供按需分配的授权访问

有效应对不同时间段的用量波动

满足重要项目临时授权高用量的需求

- Ansys Elastic Currency (AEC)

通过AEC来表征和支付Ansys产品每小时用量的价格

OpticsBuilder退出历史舞台

Ansys Zemax OpticsBuilder is being retired from the

Ansys Zemax product portfolio.

* Ansys Zemax OpticsBuilder 2024 R1将作为最后一个发布版本

此后，该软件产品将不再进行仍和发布或修复维护

·2023年8月14日后，Ansys已经停止了所有对OpticsBuilder订阅/租赁版的销售或续费

·OpticsBuilder永久版授权将持续销售至2024年7月1日

价格内将不再包含ACE技术支持费用和开发维保费用

Please contact your Ansys Sales representative for more information.
