GraphPad Prism科研软件在图表或布局中添加内容

GraphPadPrism可以灵活的将需要的文本、图纸、结果和图片添加至图表或布局当中。



添加文本

使用Word添加文本

绘制线条、箭头和形状

包括图片和其他对象

移动或旋转对象的提示

对齐图表上的对象

将分析结果添加至图表

添加成对比较

向Prism图表或布局添加文本

GraphPadPrism

向Prism图表或布局添加文本

如需在图表或布局的任何位置输入新文本：

点击其中一个文本“T”工具按钮（右侧按钮形成一个带边框的文本框）。

在您想要输入文本和输入文字的位置点击图表或布局。如需输入多行，请在行之间按“Enter”键。完成后，点击以选择另一个工具或页面上的其他位置。

如需输入自动换行的段落：

使用一个文本工具按钮输入第一行或第二行，然后点击页面上的任何其他位置来创建文本对象。返回并点击文本。您会在转角处看到旋钮。拖动旋钮，使文本对象具有正确宽度。无需担心高度，因为当您输入文本时，它会自动增长。现在，双击文本对象内部，返回插入点并键入文本。不要在每行末尾按“Enter”键，因为在您键入文本时，Prism会自动换行。

如需添加希腊字母、欧洲字符、数学符号或Wingdings：

首先确保具有一个文本插入点。然后按下“希腊文”按钮，从提供的菜单中选择一个字符。



技术详情：在Prism中，希腊文字符通过切换到符号字体进行编码，当您导出一个对字体（pdf、eps、wmf、emf）进行编码的图表时，亦如此。但如果将文本复制到剪贴板，希腊字符会编码为Unicode字符，因此无需切换到希腊文字体。

如需从信息表中添加常量：

可以从文本框的信息表‘信息工作表’中添加常量。使用Prism工具栏“写入”部分的“插入信息常量”按钮。将信息常量添加到图表或布局后，双击打开文本框并添加标签。如果您编辑信息常量，图表上的链接文本框将更新。



如需输入短破折号或长破折号：

短破折号比连字符或减号宽。长破折号更宽。

更改文本

如需更改文本的字体和尺寸：

标准工具栏按钮允许您对文本进行加粗、斜体、下划线、下标或上标处理，并允许更改字体、颜色和尺寸。

选择一个文本块或整个文本对象，并使用右键菜单。或者，下拉“更改”菜单并选择“选定文本”，以显示字体对话框。

GraphPad未为Prism提供任何字体，但允许您选择系统中已安装的任何TrueType字体。如果您想要的字体未位于列表中，您需要寻找或购买TrueType字体，然后将其安装到Windows或MacOSX中。

如需旋转文本：

可以将文本对象旋转至任意角度。点击Prism工具栏的“文本”部分中的一个文本旋转按钮。该按钮将以15度增量旋转您的文本。

如需更改文本块的对齐方式：

点击“字体”工具栏上的“对齐”按钮。在下拉菜单中可以选择右对齐、左对齐或居中对齐。无论选择哪一个，均将成为下次输入文本时的默认值。

如需添加或更改边框或背景：

右击一个文本块，您会看到改变边框粗细和颜色以及背景的选项。或者双击文本对象的边框，以显示“设置文本格式”对话框。然后点击“边框和填充”按钮，以显示一个对话框，您可以在该对话框中更改边框和背景。

如需移动文本：

通过拖动来移动文本对象。此外，还可以拉伸对象以更改其形状。这将改变文本的换行方式，但不会改变字体的磅值。

只能将轴和图表标题移动到离图表更近或更远的位置。它们总是保持居中。如需将标题移动到距离图表更近或更远的位置，请将鼠标指向标题附近，直至光标变为双向箭头。然后拖动标题。

此外，还可以将轴编号（或条形图或分类图的标签）移动到离轴更近或更远的位置。点击编号进行选择。然后用箭头键移动其位置。或者在“设置轴格式”对话框内设置数字与轴之间的距离。

如需防止文本捕捉对齐：

当您在页面上拖动一个文本对象时，它会自动捕捉并与其他文本对象对齐，与图表上的条形图中心对齐（等等）或与图表的中心对齐。您可继续拖动，这样就不会被捕捉到。如果捕捉妨碍将文本对象移动到您想要的位置，请在拖动的同时按住ALT键，此时不会进行捕捉。

使用Word添加文本(仅限Windows)

GraphPadPrism

您可使用MicrosoftWord®向Prism图表或布局添加文本。Word为您提供了比Prism文本工具更多的格式设置选项。您可以创建项目符号列表，添加表格-您可使用Word进行的任何操作。然而，这稍微有点麻烦，因为您必须在单独的窗口中打开Word来编辑您的文本，而非直接在您的Prism工作表中编辑它。当您有需要大量格式设置的大文本框时，这通常很有帮助。

如需使用Word向图表或布局添加文本，请点击“Prism”工具栏“书写”部分中的“Word”按钮。这将打开Word，以便您可创建文本框。如需完成，请点击“Word文件”菜单中的“更新”，或简单地关闭“Word”。

如需在Prism中编辑Word文本框，请双击Prism中的文本。这将打开Word。如需完成，请点击“Word文件”菜单中的“更新”，或者简单地关闭“Word”。

绘制线条、箭头和形状

GraphPadPrism

在图表上绘制线条、箭头和其他形状

点击“绘图”工具栏中的绘图工具。如需绘制多个对象，请在选择绘图工具时按住“Shift”键。然后，将能够重复使用它而无需再次选择。点击任何其他工具栏按钮可取消选择绘图工具。您最近使用的工具将在“主Prism”工具栏上显示为默认绘图按钮。

将鼠标指针（现在是铅笔）定位到线条或箭头的一端（或方框或椭圆的一角）。

按住鼠标按钮并拖动到另一端（或拖动至对角）。如果想要绘制一个完美的圆圈或正方形，请按住Control键。

如果选择带文本的线条（或括号），请点击该线上方的插入点，以输入居中文本。

如果您选择一条包含文本的线条，请从自动出现的下拉列表中选择一个标准或最近使用过的文本字符串，或者输入其他内容。

更改绘图对象（线条、箭头、正方形等）的外观

选择任何对象并双击，以弹出“格式对象”对话框。选择线条或边框的粗细、颜色和样式；形状的填充颜色和阴影；以及箭头方向、尺寸和样式。

例如，对于一条线，可以选择没有箭头，或者一端或两端有箭头。也可以选择在线条末端设置盖帽，而非箭头。



此外，还可在任何绘图对象上右击来更改单个属性（例如，颜色和线条粗细）。

更改默认线条颜色或粗细

绘制一条线，然后双击，弹出上述对话框。将粗细、颜色和样式更改为您希望默认的线条和箭头。从该对话框中选择“设为默认值”和“确定”选项。现在，当您绘制新的线条或箭头时，将使用这些设置。

包括图片和其他对象

GraphPadPrism

粘贴或导入图像

您可以将图片粘贴或导入到Prism图表或布局中。

OLE

仅限Windows：当您粘贴由OLE服务器程序创建的对象时，Prism将嵌入该对象。这意味着Prism包含对象的单独副本，因此您可以双击，在原始程序中进行编辑。该功能十分方便，例如，使用方程。在某些情况下，您可能更喜欢将链接粘贴到原始文件。为此，请复制对象，然后从“编辑”菜单中选择“选择性粘贴”。然后选择“粘贴链接”。如需了解链接和嵌入的利弊，请参阅对象链接和嵌入。您也可以使用“插入对象”命令，创建新的OLE对象。

Prism可粘贴或导入的格式

PrismWindows可以导入：

Windows增强元文件（*.emf）

Windows元文件（*.wmf）

TIFF（*.tif；*.tiff；两个扩展名用于完全相同的文件类型）

JPEG（*.jpg；*.jp2；*.j2k；*.jpx）

可移植网络图形（*.png；*.mng）

Windows位图（*.bmp）

图形交换格式（*.gif）

PCPaintBrush（*.pcx）

TruvisionTarga格式（*.tga）

MicrosoftPaint格式（*.msp）

PhotoShop3.0格式（*.psd）

Windows图标和光标格式（*.ico）

便携式文件格式（*.pdf）

PrismMac可以导入：

TIFF（*.tif；*.tiff）

Windows位图（*.bmp）

JPEG（*.jpg；*.jp2；*.j2k；*.jpx）

MacintoshPict（*.pct；*.pict）

便携式网络图像格式（*.png）

便携式文件格式（*.pdf）

如果您的图像使用16位颜色模型（数百万个颜色），则Prism（Windows和Mac）存储图像本身，并且不会简化它。

在Prism中编辑图片

如需调整尺寸：抓住一个角，拖动进行放大或缩小。

如需添加边框或裁剪：点击一次，在Prism中选择图像或对象。然后下拉“更改”菜单，选择“选定对象”。您也可双击该对象。

Windows/Mac兼容性问题

我们已尽力保持Windows和Mac完全兼容。从第7版开始，PrismWindows以Windows格式（EMF、WMF）保存每幅图像的一份副本，对于PrismMac，也可使用pdf格式。使用旧版本的PrismWindows创建的Prism文件在PrismMac上打开时可能丢失粘贴/导入的图像。

移动或旋转对象的提示

GraphPadPrism

选择页面上的对象

在处理您的项目图表部分时，图表本身以及文本、图例、图形以及导入的图像均可称为“对象”。在您处理项目中的布局部分时，每张图表及其项目的所有对象均可分组为一个单独对象。导入到页面布局的图像同样是对象。导入到图表的图像是图表部分的对象，但这些图像属于页面布局部分中图形对象的一部分。

如需选择一个对象：

指向对象，然后点击鼠标左键。如需选择矩形或椭圆形，请点击其边缘。Prism显示所选定对象上的旋钮。

如需选择多个对象：

按住Shift键，同时每次选择一个对象。或者...在所有对象周围，拖动一个虚构的矩形。您已选择全部包含在矩形内的所有对象。

移动对象

如需用鼠标移动对象：

指向边缘。按下鼠标左键，然后拖动。

如需仅垂直或水平移动对象：

使用PrismWindows：

拖动时按住Shift键，仅允许垂直移动。

拖动时按住Ctrl键，仅允许水平移动。

使用PrismMac：

按住Shift键。Prism将允许您进行垂直或水平拖动，但不能倾斜拖动。

如需防止自动捕捉：

在拖动一个对象时按住ALT键，以防止Prism试图自动将其捕捉到位。

如需将一个对象微移一小段距离：

选择一个或多个对象。按住向上、向下、向右或向左箭头键。每次按下箭头键均会将对象移动一个像素。

如需以更大的步长微移对象：

按住“Control”键（Windows）或“Command”键（Mac），每次点击一个箭头键均会以更大的步长移动对象。

如需将两个或多个对象分组，使它们一起移动：

从“排列”菜单或工具栏中选择“分组”。

该对象集现在充当单个对象。如果想再次处理单个对象，请下拉“排列”菜单，然后选择“取消分组”。

如需旋转对象：

抓住旋钮和移动鼠标。



对齐图表上的对象

GraphPadPrism

自动捕捉

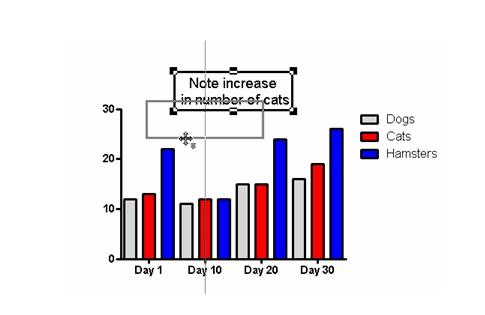

Prism将自动尝试捕捉对象，使其与图表轴和其他对象对齐。例如，您可以将文本框拖到一个条或一组条上，然后“Prism”将尝试捕捉文本框，使其与条的中心线对齐。Prism还会将文本的对齐方式更改为“居中”。如果您不喜欢这样设置，可以使用“文本”工具栏中的“文本对齐”按钮将对齐方式更改回来。

如需不想应用这种自动捕捉，请在拖动对象的同时按住ALT（Windows）或Command（Mac）按键。

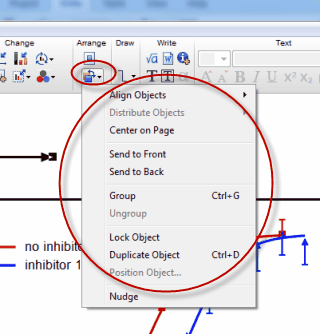

使用Prism工具栏的“排列”部分的“对齐”或“分组”按钮

对于图表，使用“排列”按钮下方的下拉菜单

对于布局，每项任务在“排列”工具栏中均有专用按钮。



如需对齐对象：

从“排列”菜单或工具栏中选择“对齐对象”。选择水平和垂直定向，或者按X轴或Y轴对齐。



如需通过输入距离来定位对象：

从“排列”菜单或工具栏中选择“位置对象”。输入左上角与页面顶部和左边缘之间的距离。

如需锁定对象，以免意外移动对象：

从“排列”菜单或工具栏中选择“锁定对象”。选择锁定对象时，旋钮将变为灰色，而非黑色，而且您将不能移动对象或更改对象尺寸。如需解锁对象，请选择对象，然后再次从“排列”菜单中选择“锁定对象”。



如需将对象放在重叠对象顶部：

选择对象，下拉“排列”菜单或工具栏，然后选择“带到前侧”。或者使用工具栏按钮。



如需将对象发送至重叠对象后侧：

选择对象。下拉“排列”菜单或工具栏，然后选择“发送至后侧”。或者使用工具栏按钮。

如需等距隔开对象：

选择三个或更多对象。从“排列”菜单或工具栏中选择“分配对象”。



如需复制一个或多个对象：

选择对象。下拉“排列”菜单或工具栏，然后选择“复制对象”。

将所有内容集中在一页上：

点击“中心”按钮。



缩放设置

如需精确对齐对象，请缩放至更大的放大倍数。在“视图”菜单中选择缩放级别或点击“缩放”按钮。缩放会更改屏幕上的放大倍数，但在打印时不会更改图表或布局的尺寸。按住Ctrl，然后按下M放大，或者按下J缩小。



标尺

从“视图”菜单中选择“标尺”。标尺出现在图表和页面布局屏幕的顶部和左侧。显示标尺，以便精确对齐对象。隐藏标尺，以便为图表留出更多空间。

对齐指南

对齐参考线是您可以从标尺放下的临时线，用于检查对象的位置和对齐情况。在任一标尺中点击鼠标，放下单条参考线（从标尺顶部向下，或者从标尺左侧向上）。点击两个标尺相交的角，以便同时放下两条对齐参考线。仅当按住鼠标按钮时，参考线才可保持可见。



网格

从“视图”菜单中选择“网格”。Prism将显示从标尺上的次要刻度延伸的网格，间隔为0.1英寸或1mm。提供该网格旨在帮助您对齐对象。该网格将不会打印。再次从“视图”菜单中选择“网格”将其关闭。请注意显示该网格与选择具有网格的框架（从“设置轴格式”对话框中）以便包括在图表上的网格之间的区别。

将分析结果添加至图表

GraphPadPrism

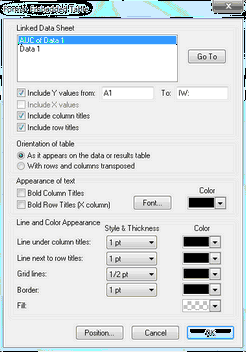

您可以轻松地把分析结果放到图表上。

在结果表（或数据表）中选择单元格或一系列单元格。

复制至剪贴板。

转至图表和布局，然后粘贴。

双击以重新设置格式。

添加成对比较

GraphPadPrism

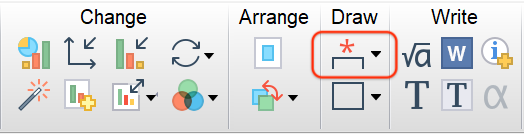

Prism提供了在对数据执行适当分析后，自动将带P值（或相关星号）的线条或括号添加到数据图表中的能力。如需访问该功能，只需单击位于工具栏绘图部分的工具栏按钮（或者从“插入”菜单中选择菜单项“成对比较”）。



哪些分析具有Prism可以自动绘图的比较？

T检验

可以自动添加所有变量（成对/不成对、参数化/非参数化）的比较。

多重t检验

可以从该分析的所有变量（成对/不成对、参数/非参数）中自动添加成对比较。但比较的数量可能会迅速变得太大，以至于无法在单个图表上以易于解释的方式显示。

单样本t检验和Wilcoxon检验

仅当数据中无子列，或者（如果有子列）选择默认选项“求各行中重复样的平均值”时，这些选项才可用。

单因素ANOVA

可以自动添加所有变量（成对/不成对、参数化/非参数化）之后的多重比较的所有选项。

双因素ANOVA

可以自动添加用于比较单个单元格平均值的多重比较（但并非整行/整列比较）。双因素ANOVA的适当多重比较包括：

将每个单元格平均值与该列中的其他单元格平均值进行比较（仅适用于恰好两行的双因素ANOVA）

将每个单元格平均值与该行中的其他单元格平均值进行比较（仅适用于恰好两列的双因素ANOVA）

在每行中，比较列（行中的简单效应）

在每列中，比较行（列中的简单效应）

不考虑行和列比较单元格平均值

“设置成对比较格式”对话框

执行适当分析（或从旧版本的Prism中重新计算适当的分析）后，首次单击工具栏时，将自动为该数据集的分析中包含的所有比较添加行和星号。大多数时候，这便是您所需执行的所有操作！

但如果您想要自定义比较线条/括号的外观，则第二次单击工具栏按钮（或双击其中一条比较线条），将显示“设置成对比较格式”对话框。



“外观”选项卡

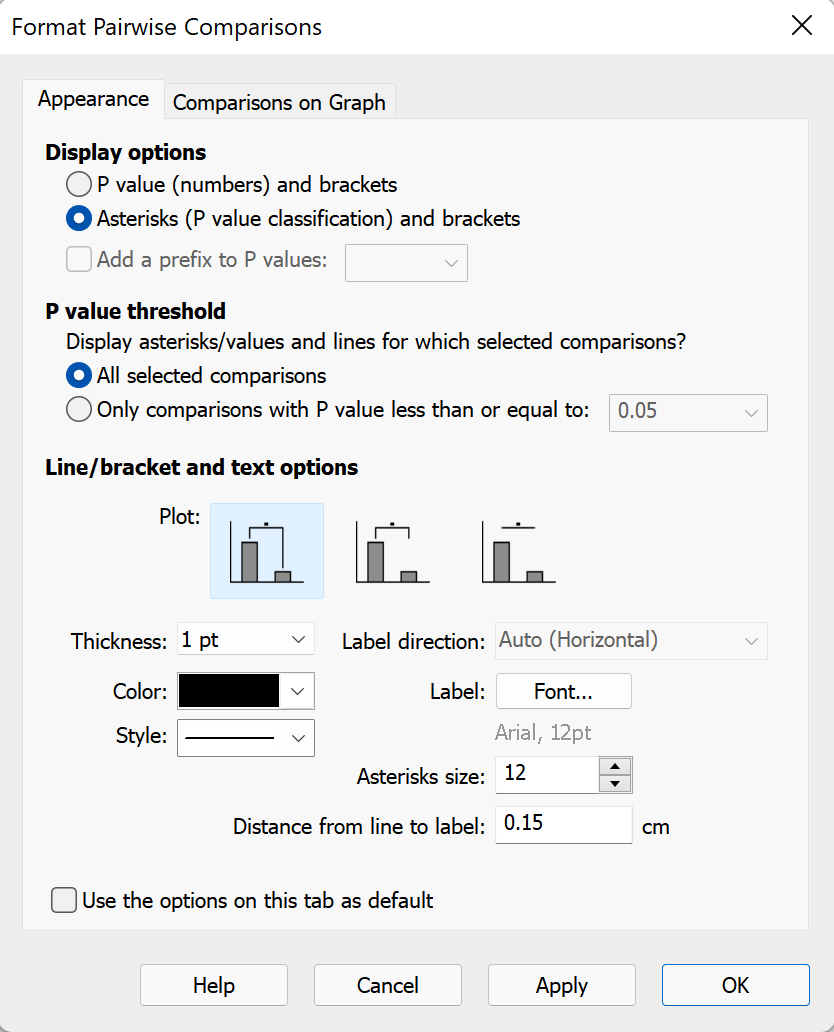

该对话框的第一个选项卡（外观）提供了许多控件，可用于自定义添加到图表中的成对比较的外观。首先，您可以选择显示数值P值或星号。如果选择显示数值P值，您还可以添加前缀（例如，内置“P=”或“p=”选项），或者您喜欢的自定义前缀。此外，您还可以选择显示全部成对比较，或者只显示对应于低于指定截止阈值的P值的成对比较（可以手动输入0到1之间的自定义值）。

通过该选项卡上的其他选项，您可以：

从三种不同的括号样式中选择

自定义括号的外观（厚度、颜色和样式）

单独更改文本标签和星号的大小

指定每个括号与其标签之间的距离

“图表”选项卡上的比较

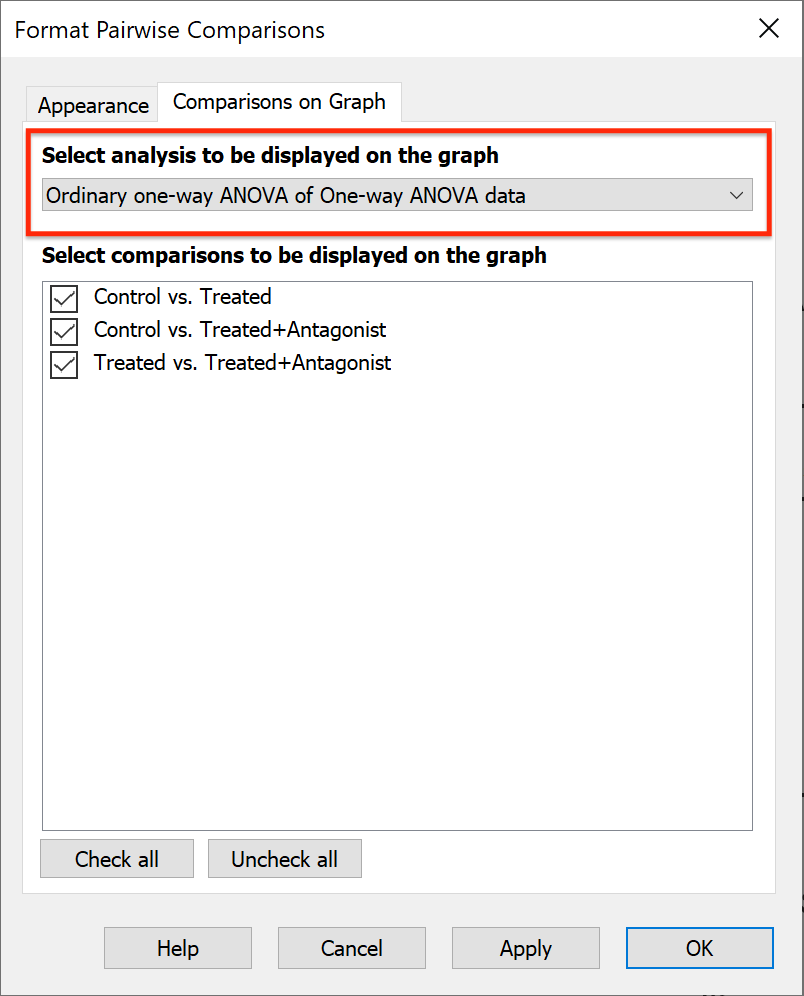

该对话框的第二个选项卡（图表上的比较）允许您选择需在图表上显示或隐藏的特定比较。默认情况下，由分析定义的所有比较均显示在图表上。如果使用该对话框取消选择全部成对比较（或通过删除操作从图表中移除），则单击成对比较工具栏按钮，将重新打开所有比较线。

设置单条比较线条的格式

如需更改单条比较线条的设置，只需右击需要自定义的线条。在出现的菜单中，可以选择更改：

文本字体、颜色、尺寸和外观

线条颜色、粗细和样式

标题位置（对于垂直图表，用于控制文本位于线条上方或下方。对于水平图表，用于控制文本位于线条左侧或右侧。）

对于水平图表，还可以将文本方向选择为“向上”或“向下”。

请注意，所有这些项目也可以同时应用于多重比较线条。只需单击并拖动选择多重线条，或者在应用自定义设置前按住键盘上的shift键单击多重线条。

选择需显示的测试

Prism只会自动显示单次分析的比较结果。如果您已经在图表数据集上执行过上列多项检验（不太可能需要这样做，或者在某些情况下适于这样做），则您需要确定哪项检验包含您想要显示的比较。如果您之后决定显示针对同一数据执行的不同检验的比较信息，则可从“设置成对比较格式”对话框的“图表上的比较”选项卡的下拉菜单中，选择需要显示的分析结果。

从图表中删除成对比较线条

如果您决定不再需要图表上的比较线条，有多种删除方法可供选择。如需删除单根比较线条，可通过单击来选中需要删除的线条，然后按下键盘上的“delete”键。或者，可以打开“设置成对比较格式”对话框，切换到“图表上的比较”选项卡，并在列表中取消选择所需的比较。

如需继续从图表中删除所有比较线条，单击“成对比较”工具栏按钮的下拉部分，然后选择“删除成对比较”。或者，可以打开“更改”主菜单，选择“成对比较”，然后选择“删除成对比较”。注：不会简单地隐藏比较线条。将从图表中删除比较线条，并清除已应用于这些线条的任何自定义外观设置。

来自单张图表上多张数据表的数据

该功能仅在图表上显示单张数据表中的数据时有效。如果比较中包含来自多张数据表的数据，则该比较不会显示在图表上。

不支持图表类型

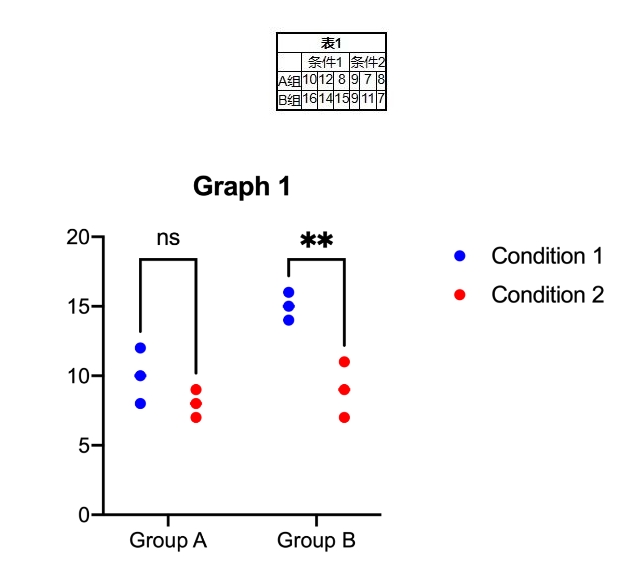

在某些情况下，即使对数据进行适当分析，也无法在图上自动绘制成对比较的结果。通常归因于图表中存在堆叠组。考虑表1和图1中显示的以下数据，作为不存在添加成对比较结果问题的示例：

对表1中的数据进行双因素ANOVA（无重复测量）。进行多次比较，比较“各单元格的平均值与该行中其他单元格的平均值。”（换言之，条件1下的A组与条件2下的A组相比较，条件1下的B组与条件2下的B组相比较）。如图1所示，可以使用线/星号显示这些多重比较的结果，不会出现任何问题。

但如果使用堆叠分组图，则无法准确显示结果。该问题显示在以下图2中。



如以上图2所示，正在进行比较的组目前堆叠在彼此的顶部（例如，条件1下A组的点和条件2下A组的点堆叠在同一位置）。因此，正在进行比较的组之间的水平距离为零！为在图2中添加比较线，这些线的长度需要为零，因此不绘制。

不支持的图表类型

在Prism中添加成对比较的能力取决于生成的图表类型及其所属的图表族。目前，成对比较不能添加到属于以下图表族的图表中：

XY

生存

嵌套

整体部分

多变量

嵌套

热图（分组图的一部分）

三因素（分组图的一部分）

使用Wand进行分析但从未查看结果

在一种场景下，有效分析和有效图形仍会导致Prism显示警告，提示不能将成对比较添加至图形。使用wand工具复制数据分析但尚未查看结果时，会出现这种情况。实质上，如果不访问（和加载）重复分析的结果，则成对比较特性不能显示选定比较的适当P值汇总。

此处的解决方案是在尝试将成对比较添加至图形前，简单地打开重复结果表。
