核磁软件m-estrenova核磁谱图色彩处理

文章中经常会看到彩色的核磁谱图，重点部位被各种颜色标识出来，谱图清晰明了，重点一目了然，本节简单讲述使用PS技术给单一色彩的核磁谱图“给点颜色”。

    需要使用到的工具：

    核磁数据处理软件（NOVA，TOPSPIN，DELTA等）；Photoshop(PS)软件。

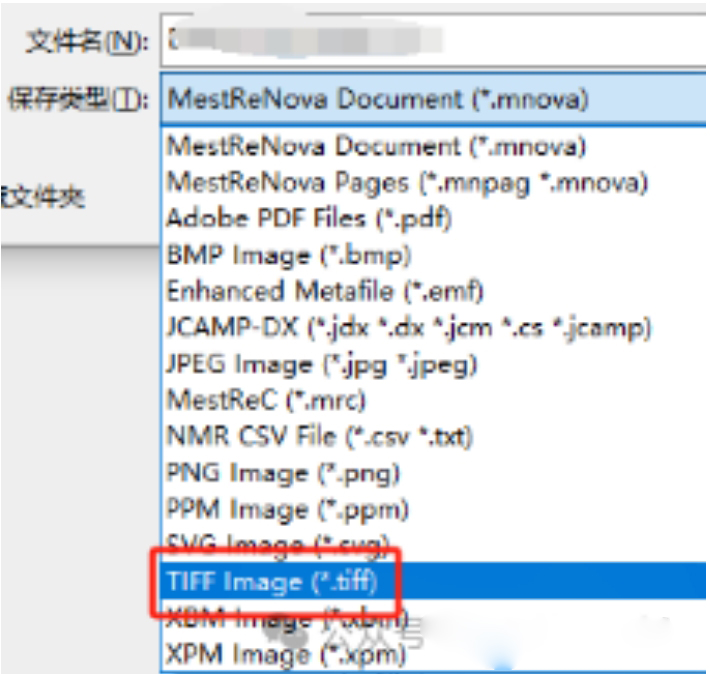

一、将处理好的二维核磁谱图转化为tiff格式，核磁谱图处理方法参见公众号内容。

图1

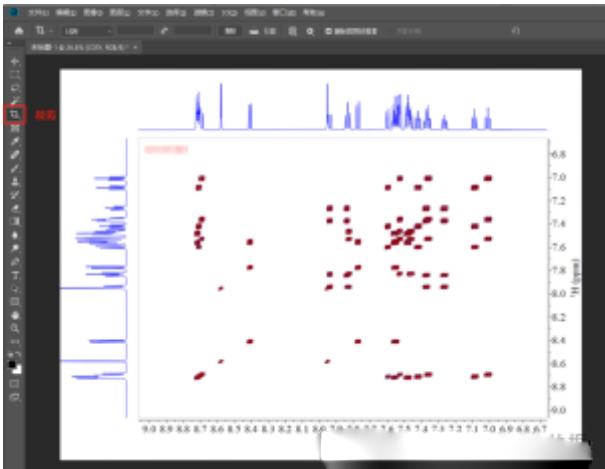

二、将该tiff文件使用PS软件打开。适当进行裁剪，关注需要进行修饰的部分。

图2

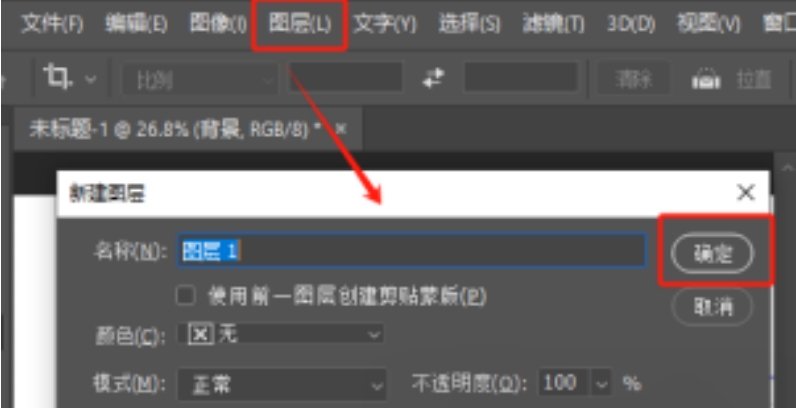

三、 新建一个图层(图层1)。

图3

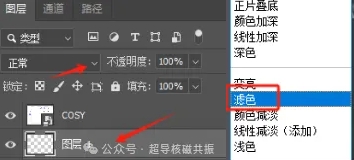

四、将新建图层1改为滤色模式。

图4

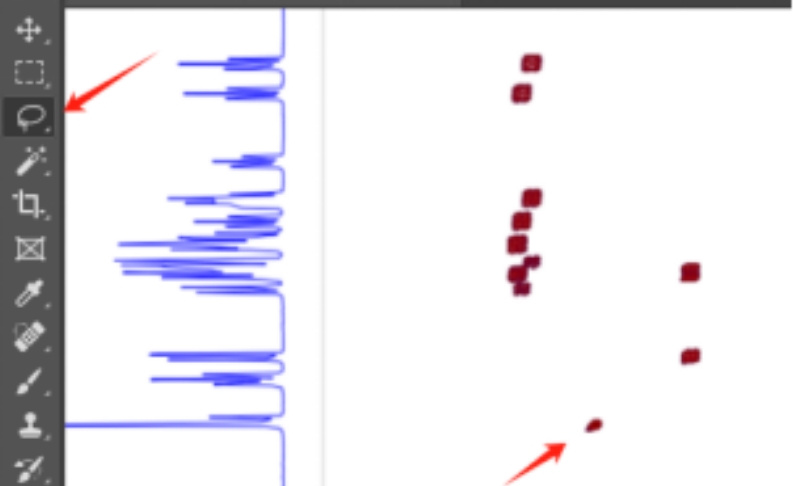

五、选择套索工具，对需要修饰的地方进行选择。

图5

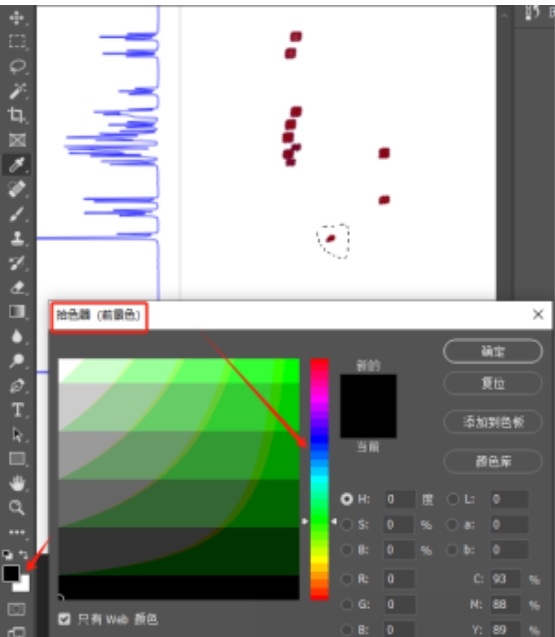

六、选择颜色工具，在颜色拾取器中进行颜色选择，点击确定。

图6

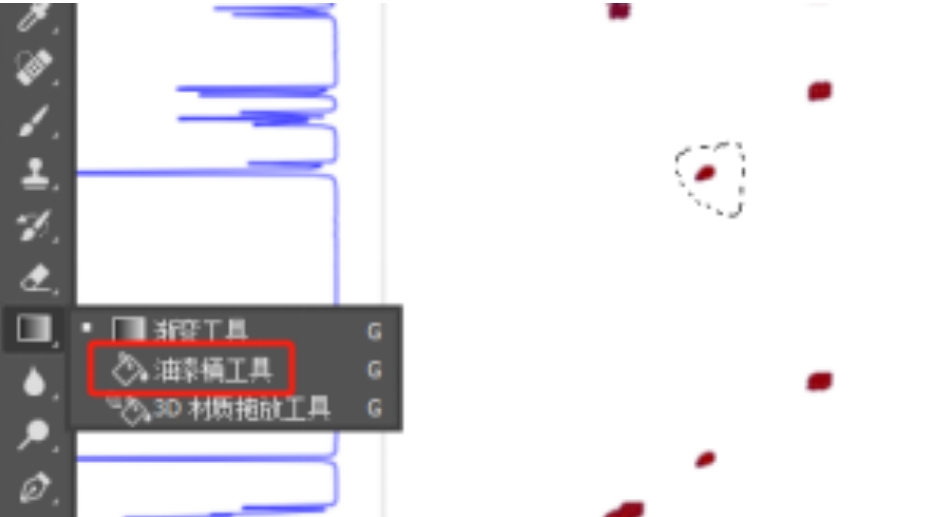

七、选择油漆桶工具。

图7

八、点击套索内区域，完成上色操作。

图8

九、使用PS工具其它功能对选取物进行修饰美化，如半透明设置，重点区域颜色标识，色阶模式对上色点进行对比度增强等，完成谱图如图9所示。

图9

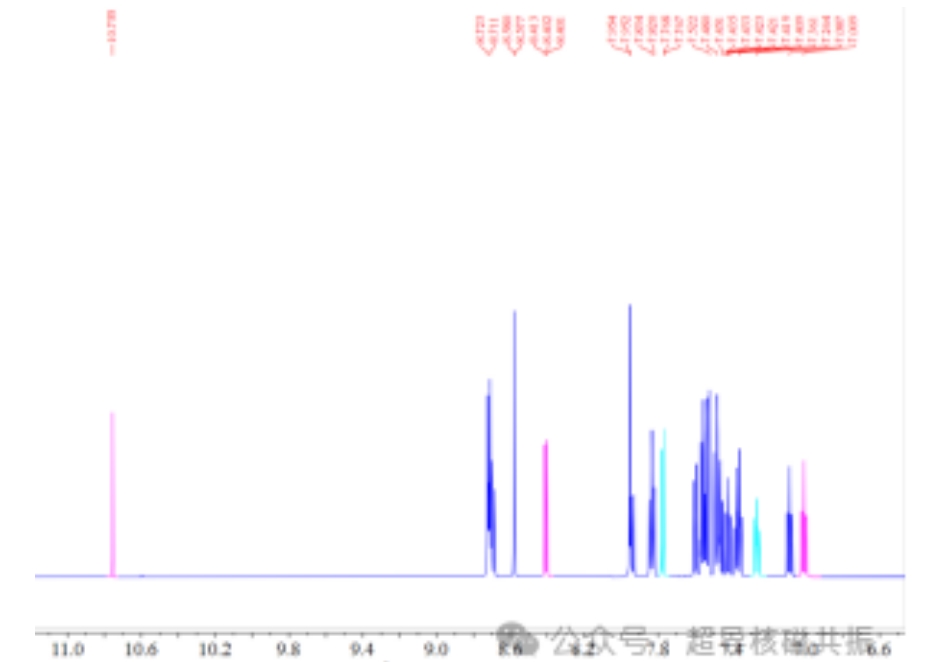

    在一维谱图中的应用和上述操作方法类似，谱图经PS软件处理后，如图10所示。

图10

十、 保存为所需要的格式。

图11
