MestReNova是一款强力的核磁数据处理工具，新版本采用了全新的UI界面，增加了多个实用新功能，包括NMR，MS，NMRPredict，屏幕，数据库，结构解析。是合成人员，科研工作者的利器，MestReNova算是核磁处理最好用，最全面的工具。

快捷键

按键	用途
Z	放大页面一次‘Z’: 水平放大; 两次‘Z’: 垂直放大 三次‘Z’: 区域放大
SHIFT+Z	激活缩小模式，按键次数功能同上
F	还原页面
L	参考

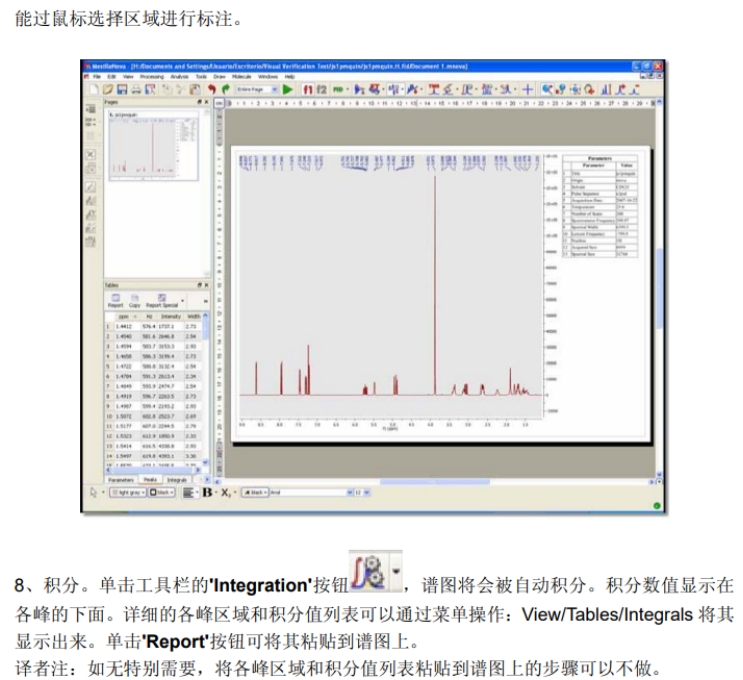

I	积分

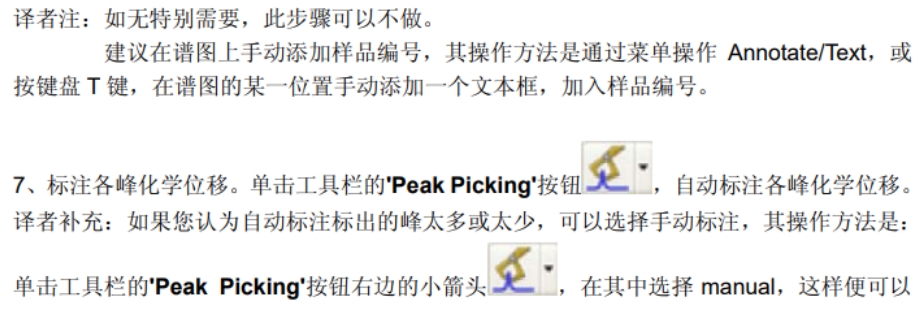

K	标峰
+/-	增大/减小峰强
P	激活平移模式 一次‘P’: 普通平移; 两次‘P’: 水平平移 三次‘P’: 垂直平移
ESC	取消工具栏选择
H	调整谱图的峰高至适合屏幕
E	为谱图的某个小区域做一个放大扩展图

使用方法和流程

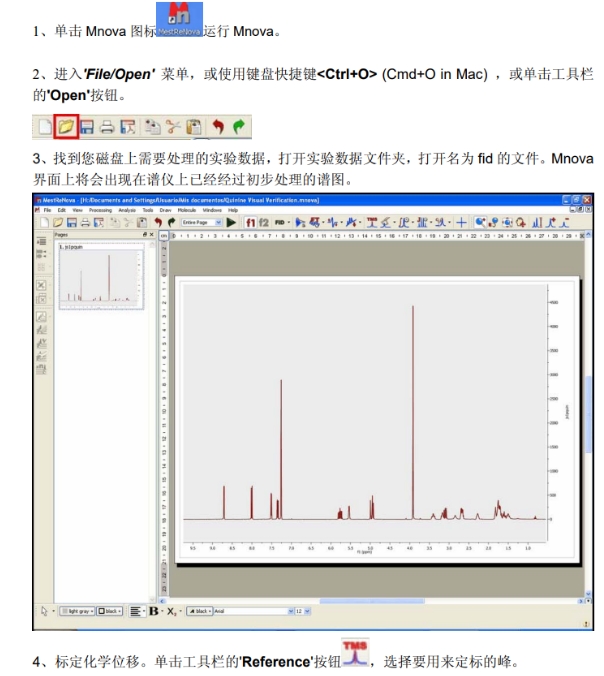

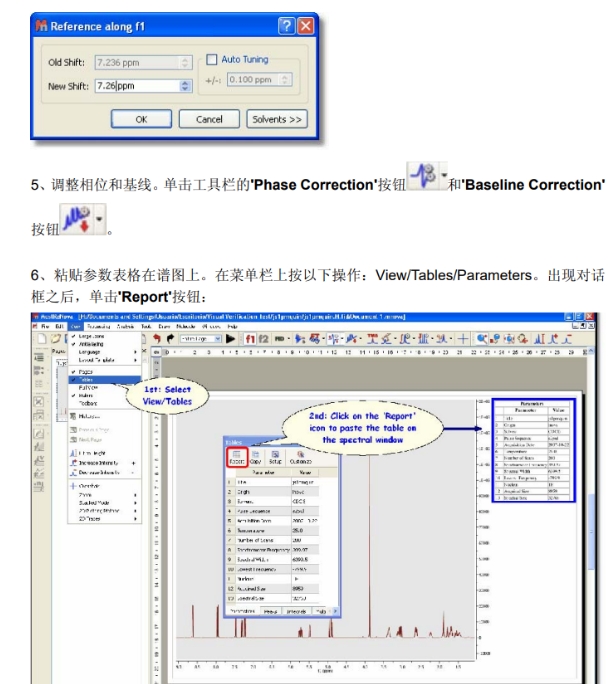

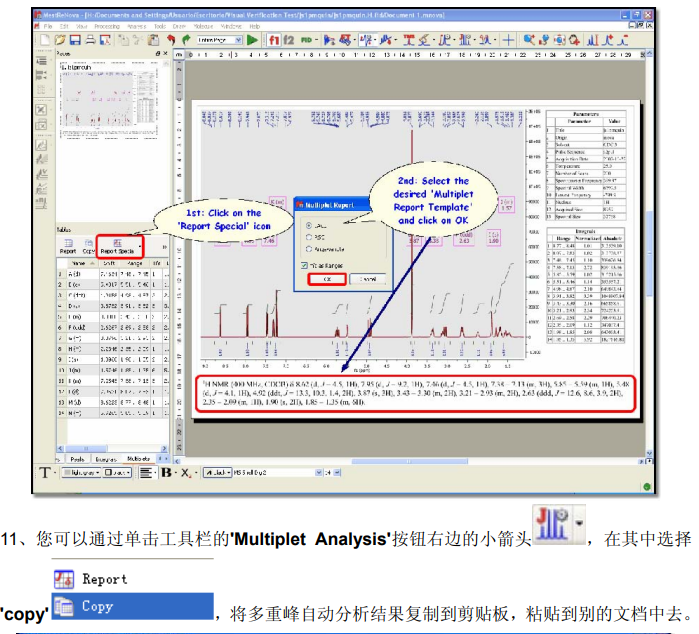

导入图谱——自动基线校正——自动相位校正——查找溶剂型及其化学位移——定标——用手动设置阈值和逐个标峰进行标定——自动多重峰分析——归一化——图形美化——导出

谱图输出

图谱美化

　　右键点击属性（Properties）选项，弹出属性窗口，

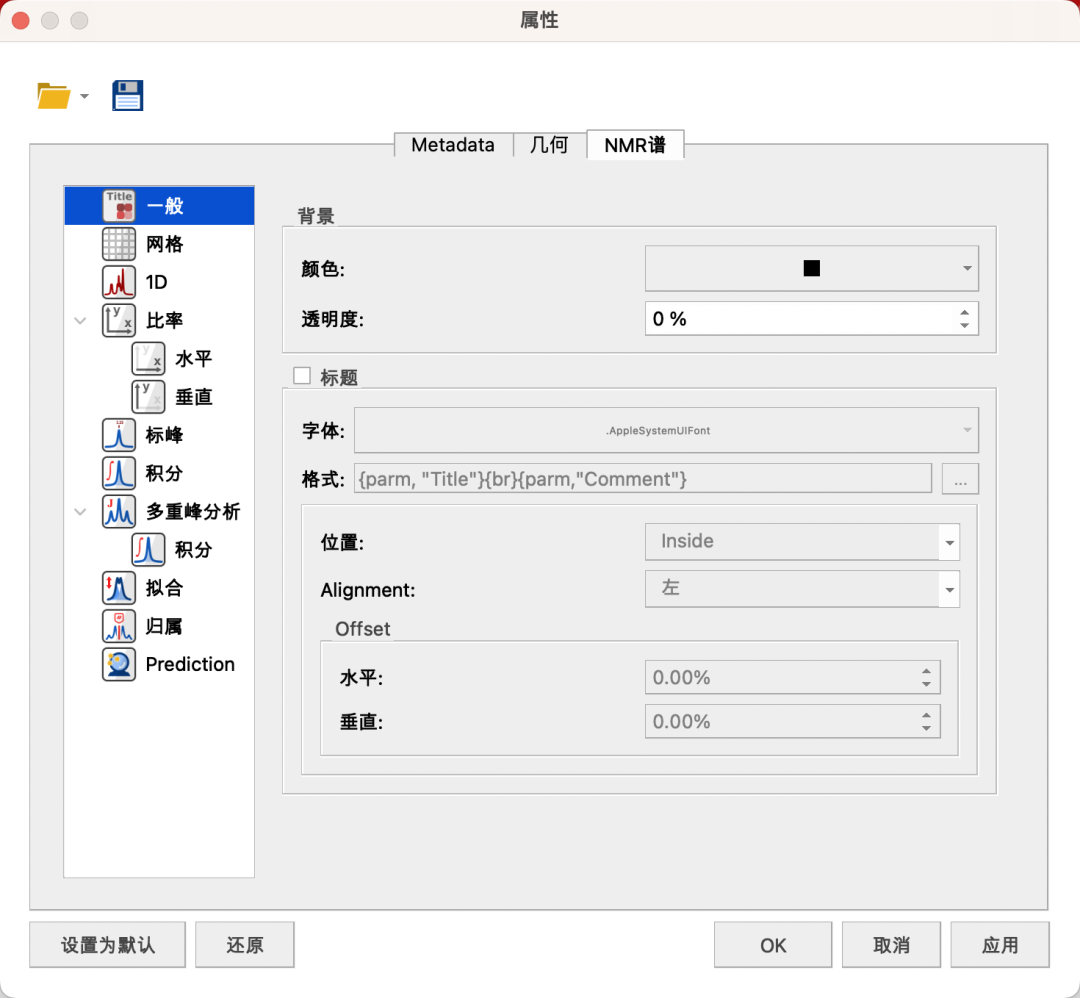

（1）Genera（一般）

　　背景：颜色——黑色

　　透明度——0%

　　取消勾选Title，不显示标题

　　Title中可设置字体，格式，位置，对齐方式和偏移

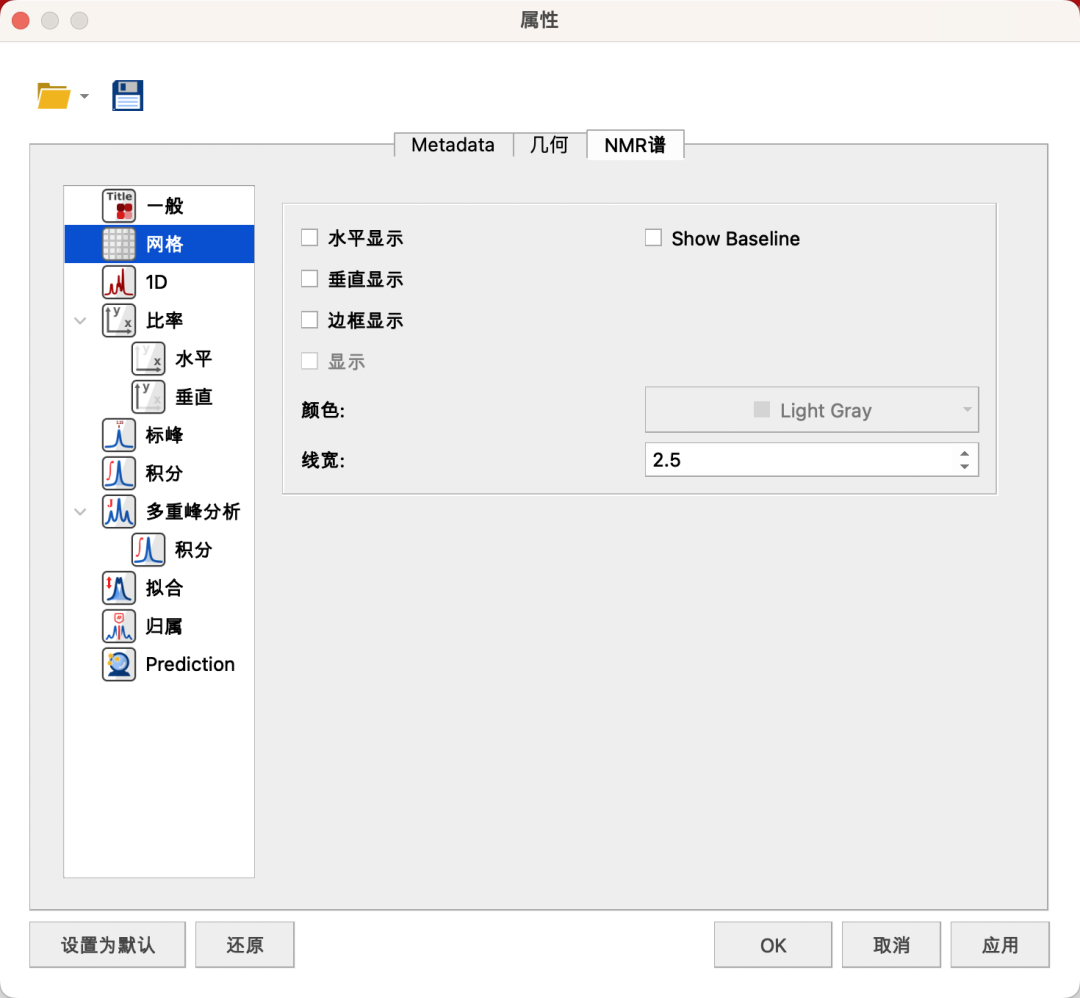

（2)Grid（网格）

　　取消勾选Show Horizontal，Show Vertical，不显示横纵表格。

　　取消勾选Show Frame，不显示边框

　　取消勾线Show Baseline，不显示基线

　　当勾选Show Over时，可以设置显示线条的颜色和宽度。

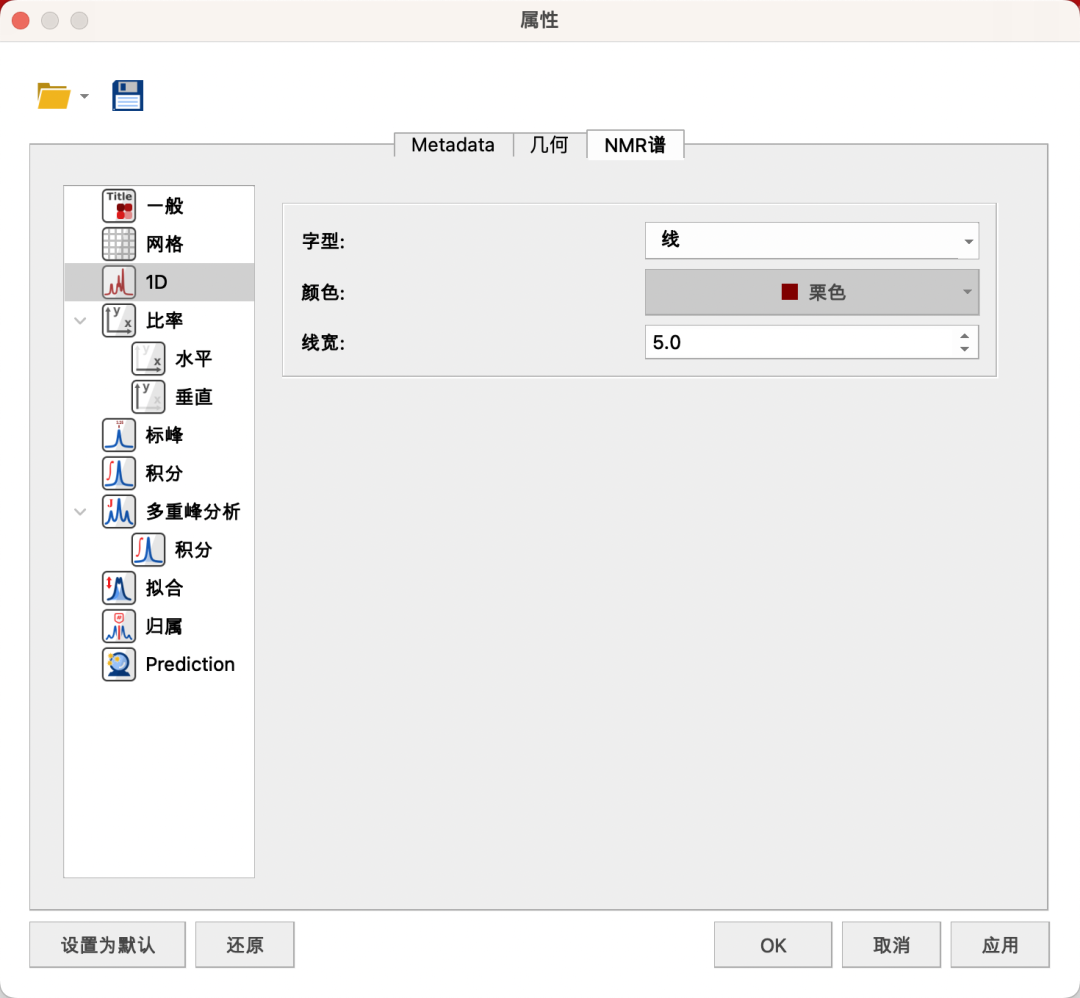

（3）1D（一维谱图显示）

　　设置谱线样式——线，颜色——栗色，线宽（电脑显示建议5，打印建议黑色1.0）

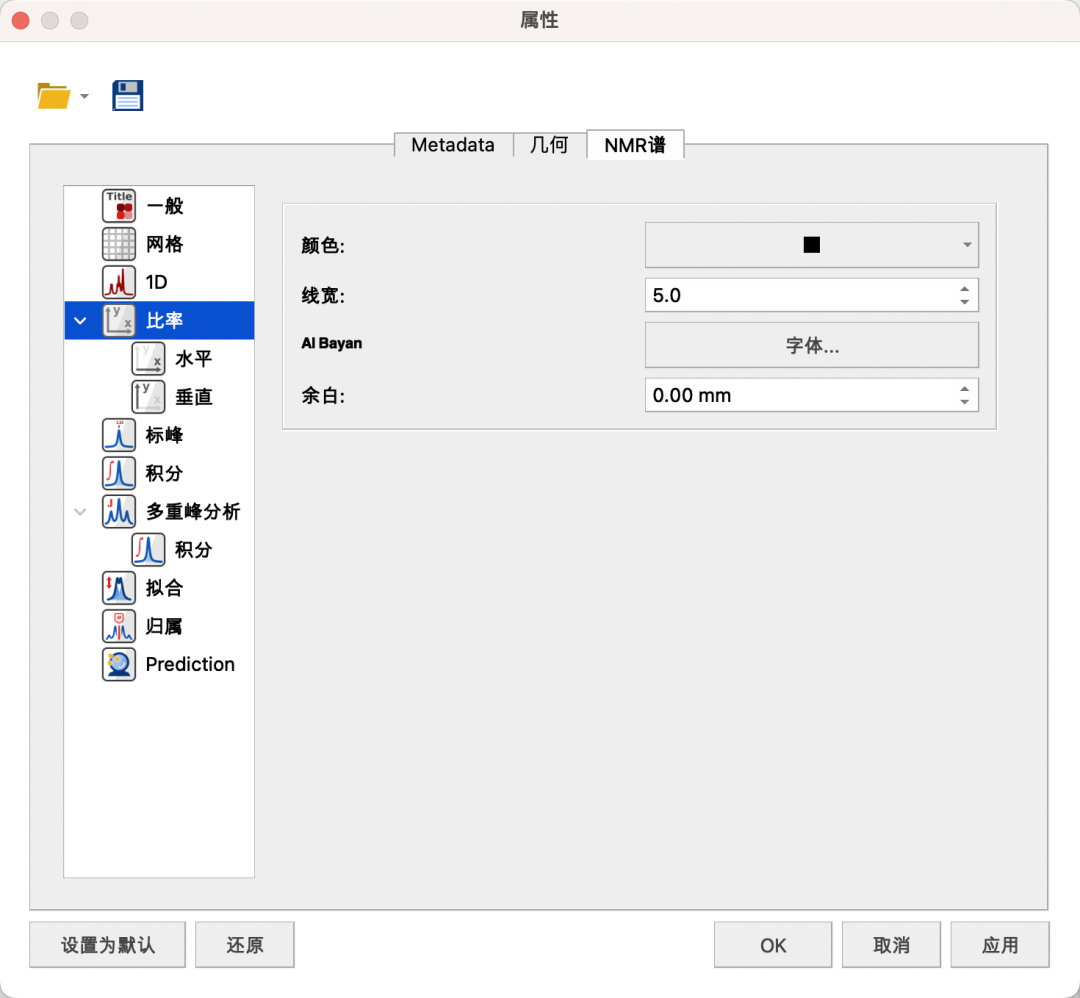

（4)Scales（比率)

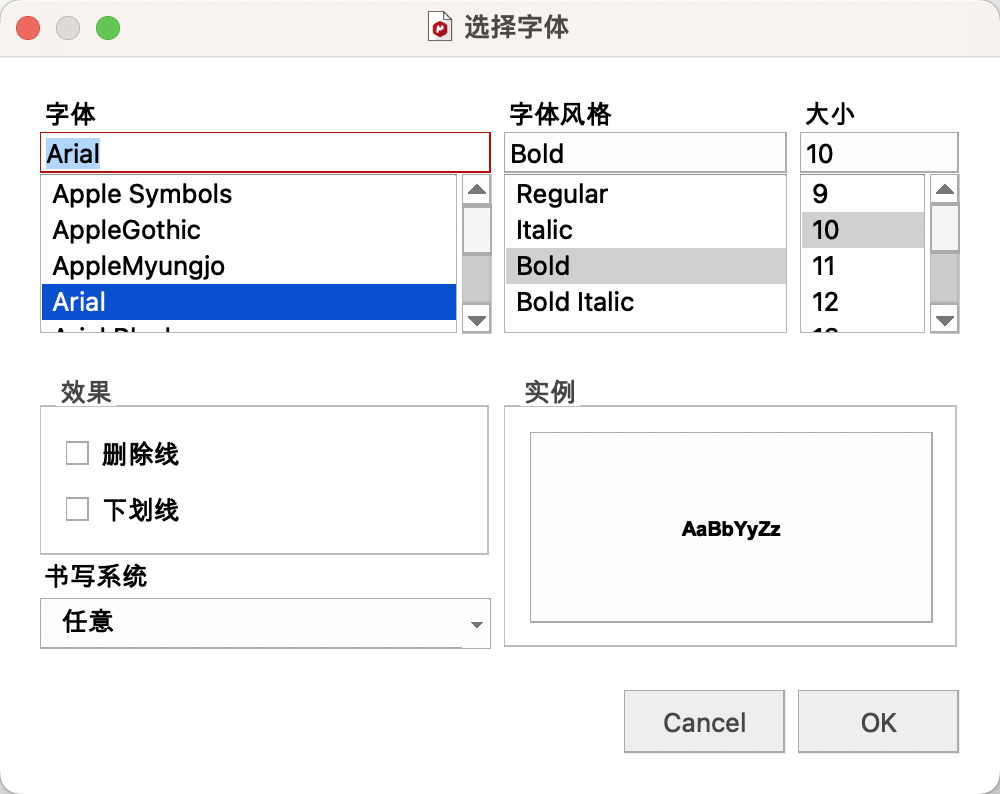

　　可以设置横纵坐标的颜色——黑色，线宽——5，字体——Arial或者Times New Roman，B，10号，谱图距离横坐标的距离——0。

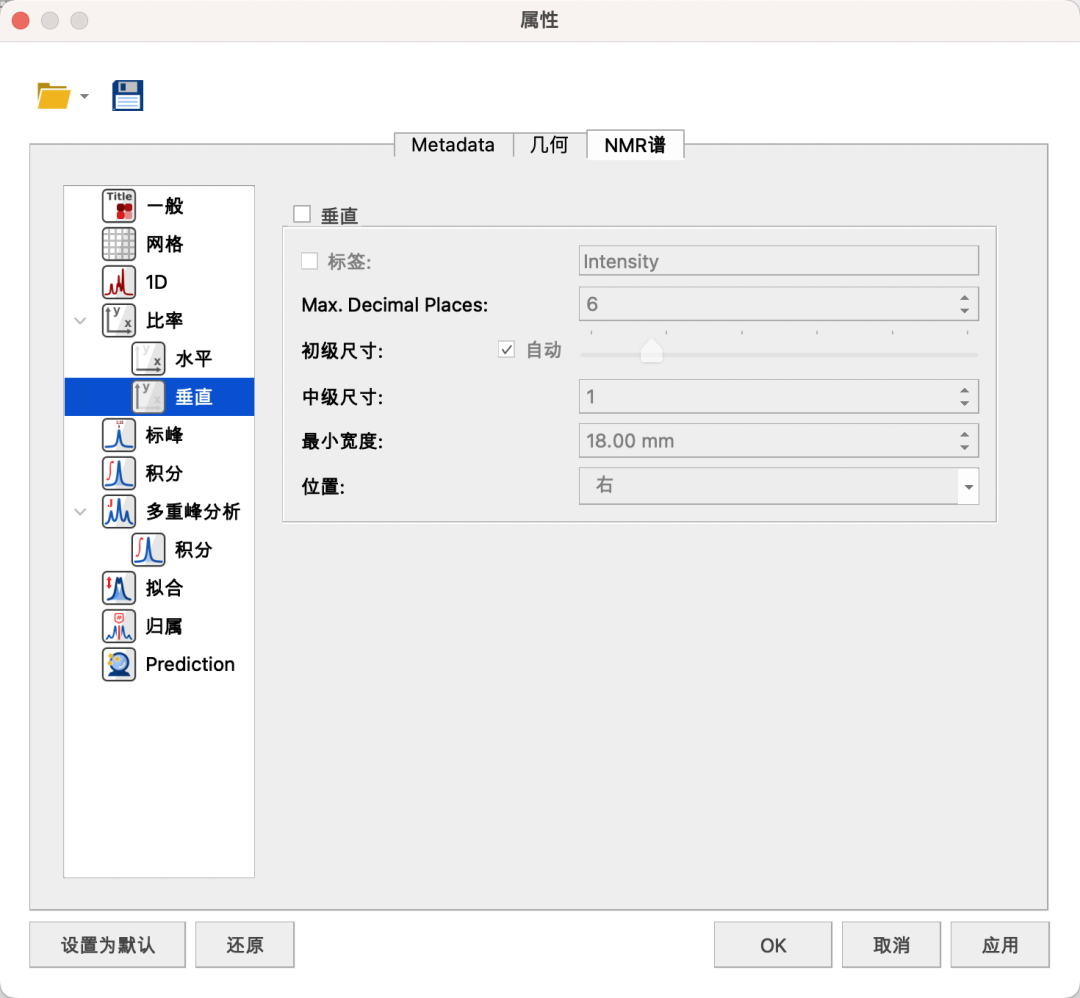

　　一维谱图一般不显示纵坐标。

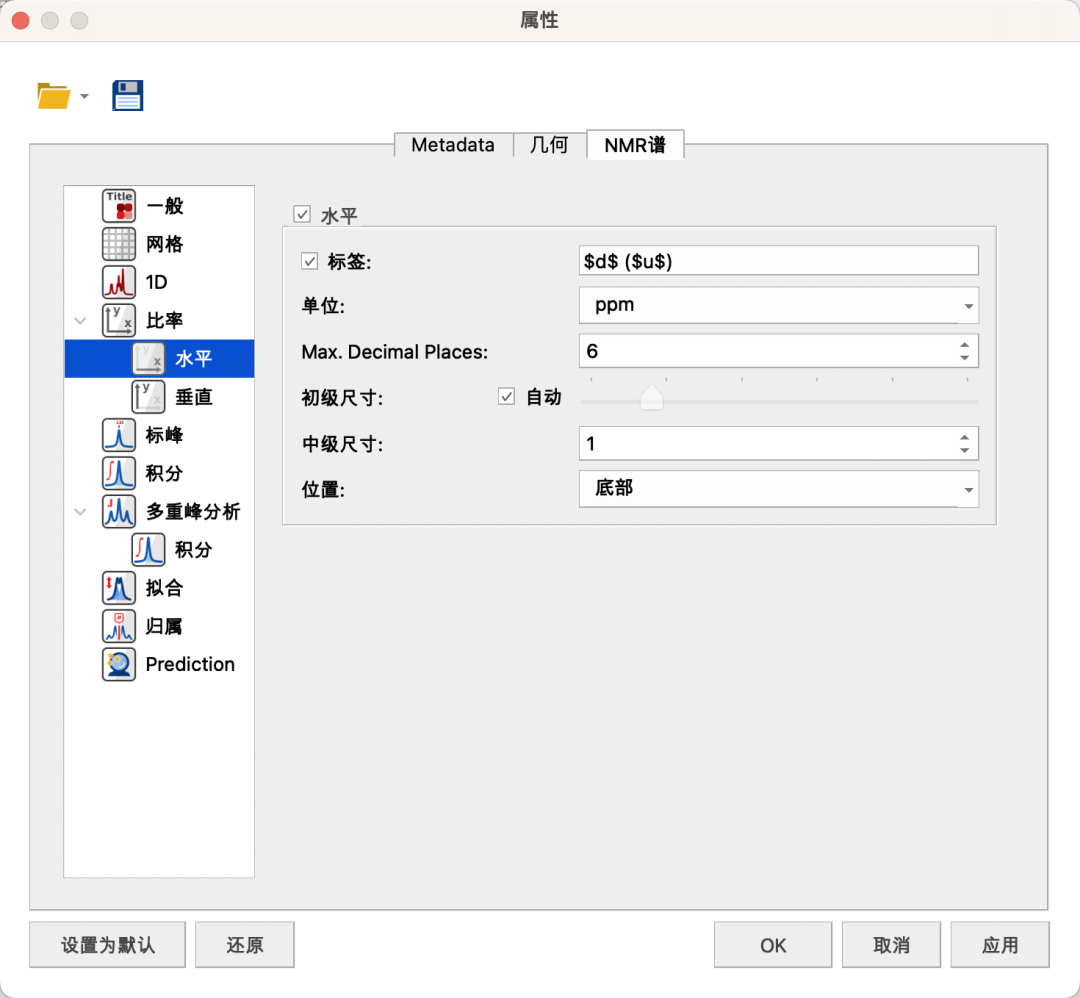

　　横纵坐标可以设置标签，单位——ppm，最大小数位——6，初级尺寸——自动，中级尺寸——1，位置——底部。

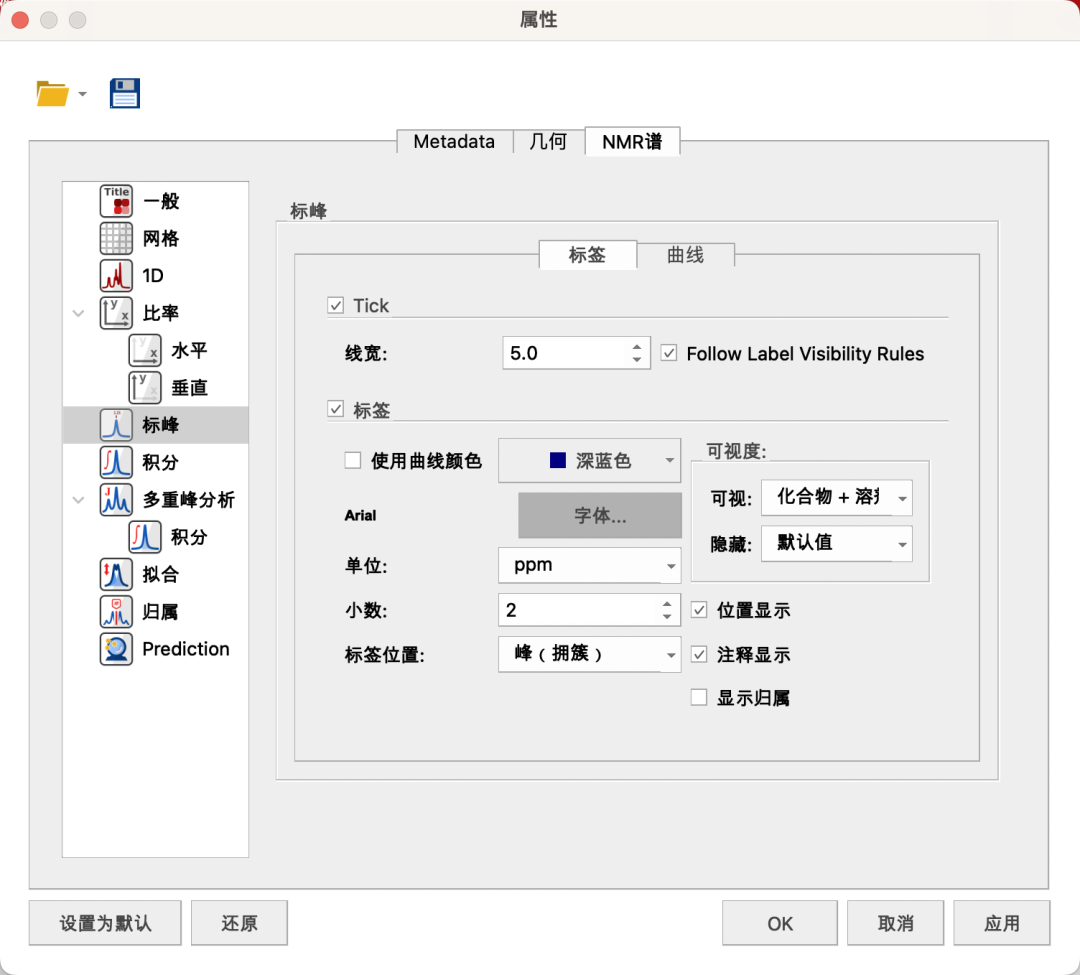

（5）Peaks（标峰）

　　可以设置线的宽度——5，颜色(取消勾选Use Curve Color）——深蓝色，字体的样式——Arial，B，10号，数字单位——ppm，小数——2，标记的位置——Peak Groups（峰（拥簇））

　　在Visibility中Visible的下拉菜单中勾选Compound和Solvent（仅显示化合物和溶剂的化学位移）



（6）Integrals（积分）

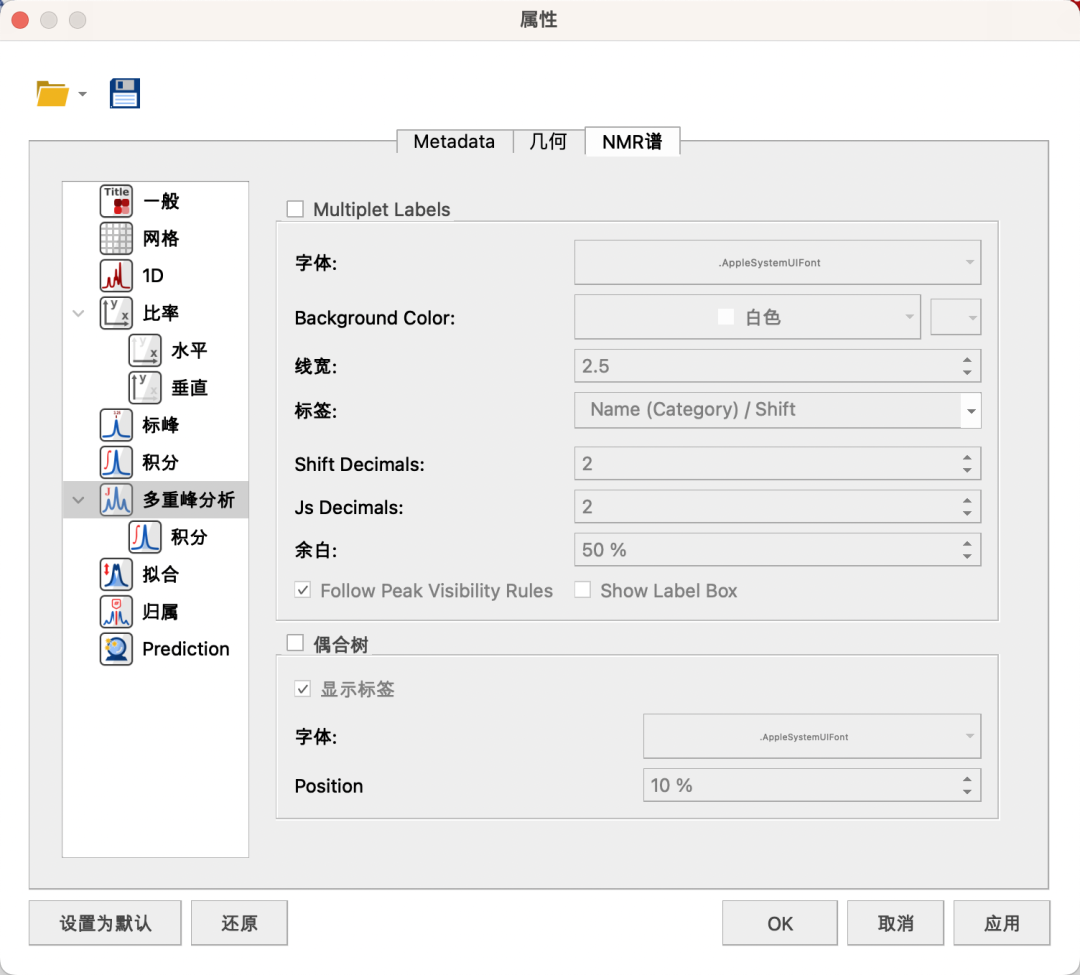

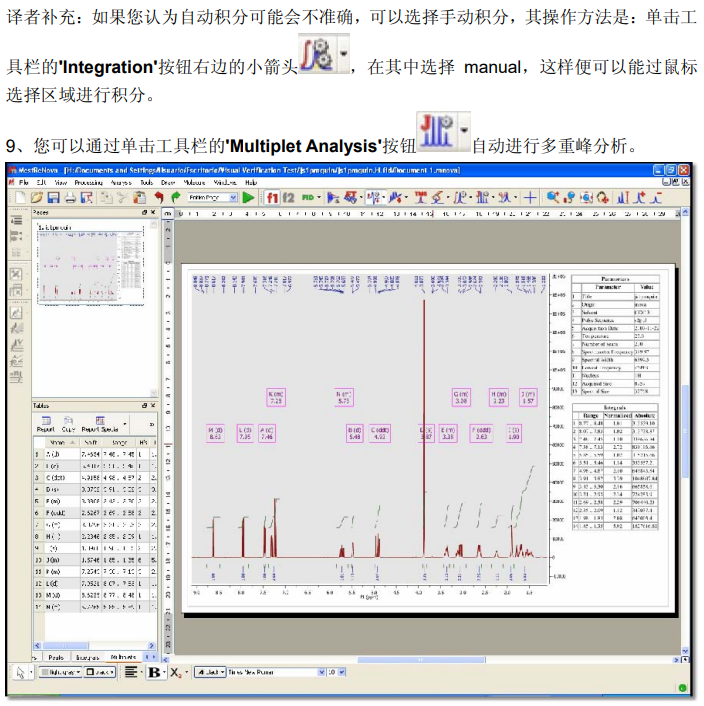

（7）Multiplets（多重峰分析）

　　可以设置矩形框字体样式，背景，线宽，标签，小数点位数，积分地方距离横坐标距离，（勾选J’s Tree（偶合树）会显示明显裂分信号的偶合方式）。

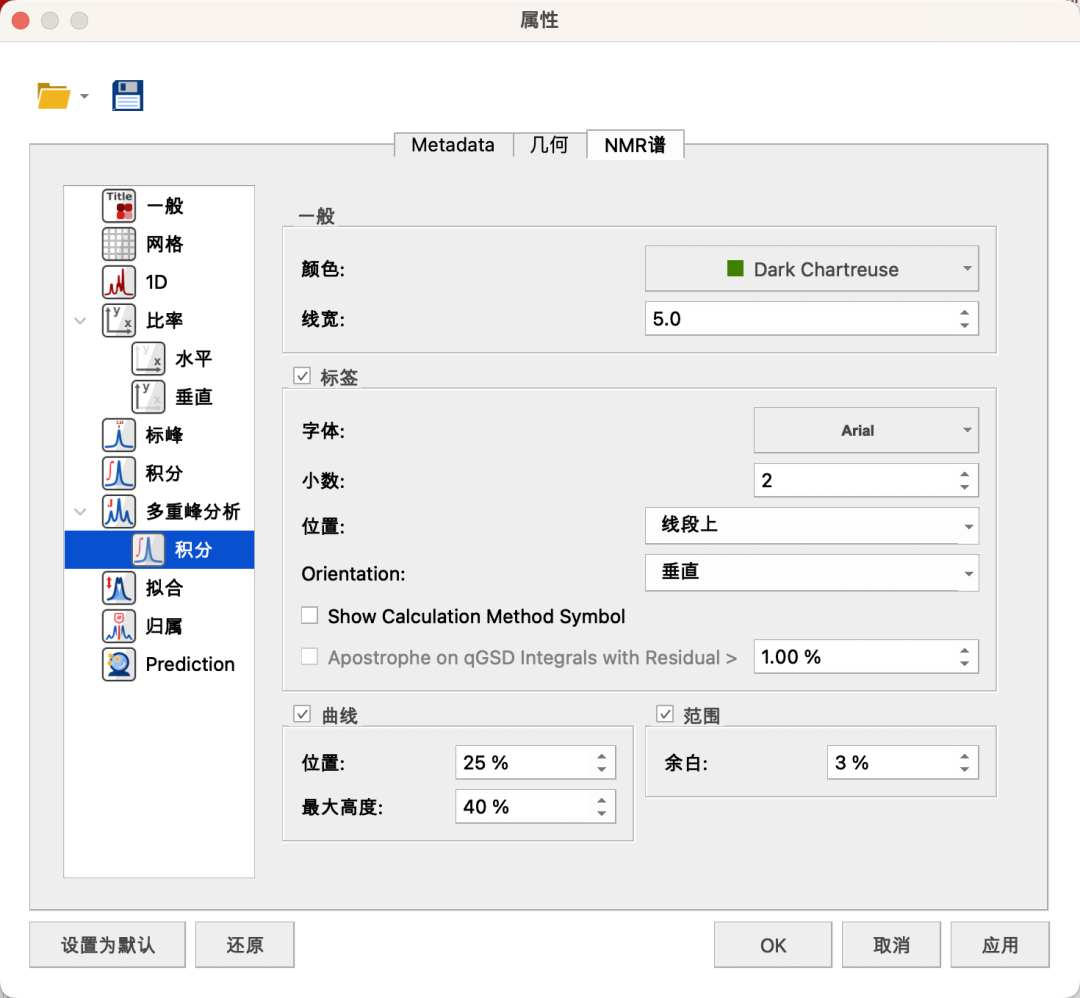

　　Integrals

　　设置下方积分值处的颜色——深绿，线宽——5，字体——a，B，10号，navy深蓝色，小数位数——2，显示位置——线段上，显示方式——垂直，Range中的Margin处可设置积分值距离基线的距离——3%。

　　设置上分积线的位置——25%，最大高度——40%。



　　点击左下角Set  as Default，设置成默认。

 （8）谱线高度

　　用移动键将谱图基线移到适当高度了，积分数值位于基线下方。

　　滑动滚轮，将谱谱线高度移至页面一半以下。

　　用放大功能在包含所以峰的同时将谱图尽可能放大（0-10ppm）

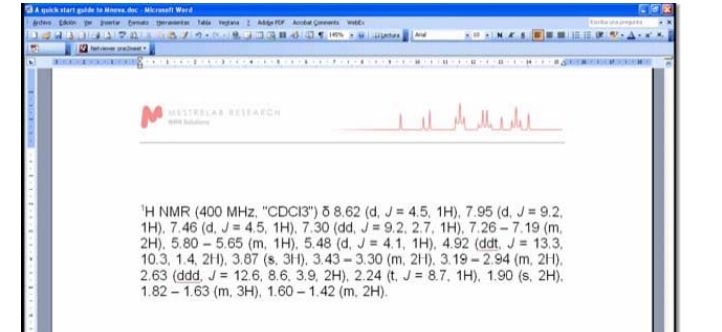

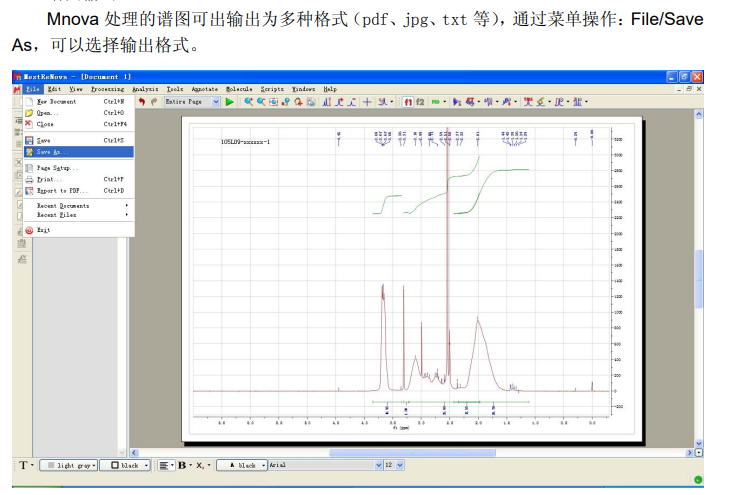

　　导出为pdf文件。
