科研绘图-Origin绘制雷达图

发布时间:2024-06-06 22:22:03人气:159

引言

雷达图(也称为蜘蛛网图或星形图)。雷达图常用于展示多个变量的相对重要性,非常适合用于比较和展示多个对象的性能。它通过将变量数据映射到一个圆形的坐标轴上,可以直观地比较不同对象的性能或特征。

准备工作

在开始之前,请确保你已经安装了Origin软件,并准备好了需要绘制雷达图的数据。(利用.edu.cn 邮箱可以去官网下载免费版本)

步骤一:导入数据

打开Origin软件。

创建一个新的工作表(Worksheet)或打开一个现有的工作表。

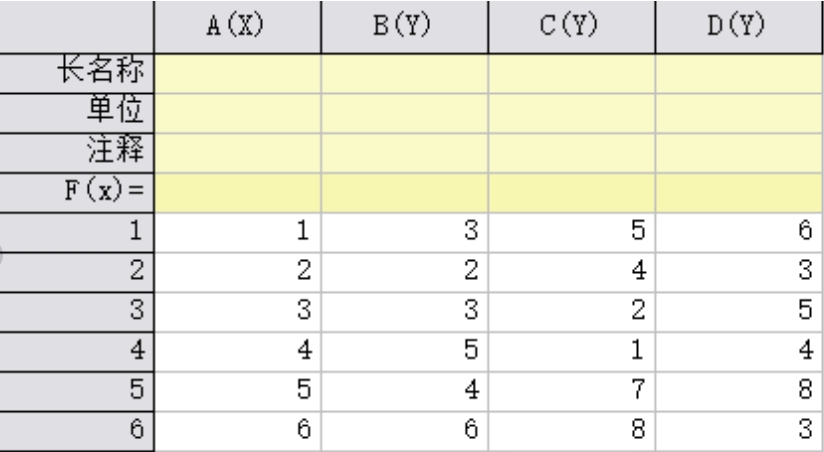

将你的数据输入到工作表中,确保数据格式正确,通常变量名称在第一列,数据值在随后的列中。


步骤二:选择雷达图模板

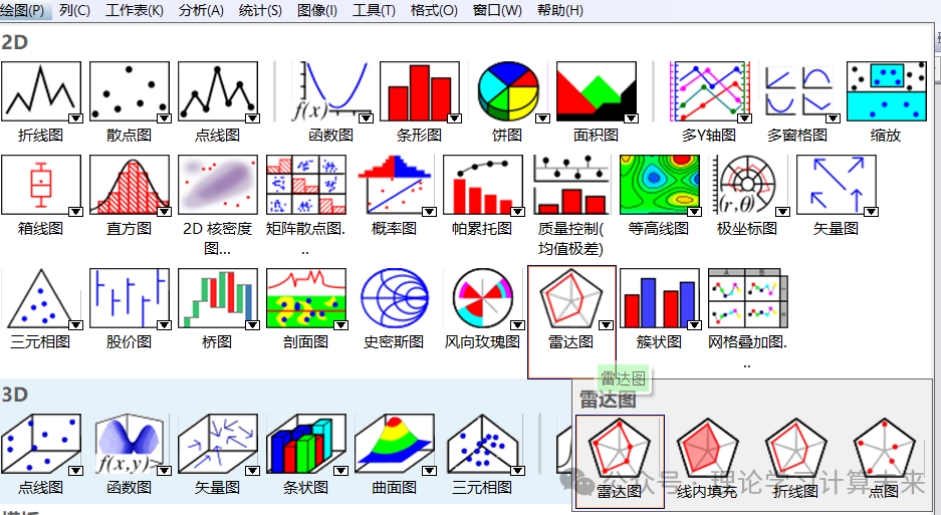

在Origin的主界面上,找到并点击“Plot”(绘图)菜单。

在绘图模板中选择“Radar”(雷达图)。


步骤三:调整雷达图

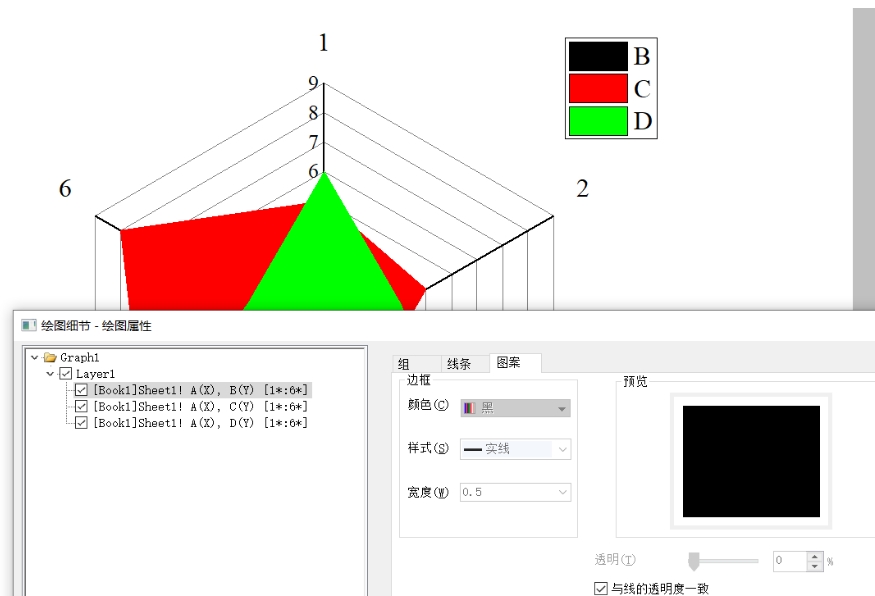

在雷达图生成后,你可以通过点击图表中的不同元素来调整它们。双击图表的标题可以修改标题。

右键点击图表的轴可以调整轴的标签和刻度。

右键点击数据层可以调整颜色、线型等属性。

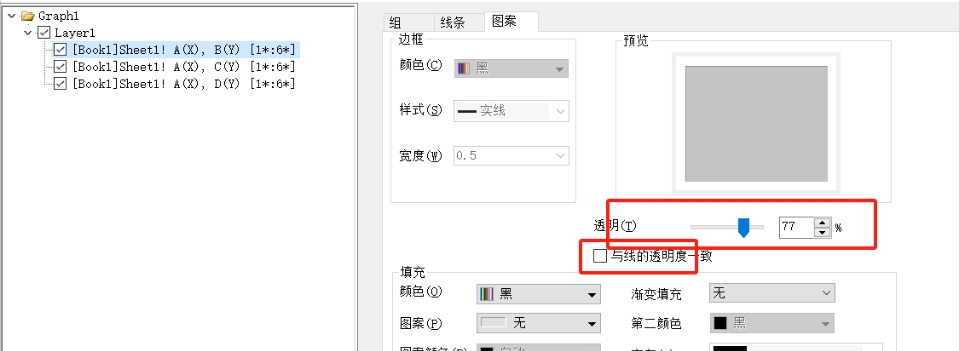

步骤四:调整透明度

步骤五:保存和导出

完成雷达图的编辑后,你可以选择保存你的Origin项目文件,以便日后再次编辑。

如果需要将雷达图导出为图片或其他格式,可以点击“File”(文件)菜单,选择“Export Graphs”(导出图表)。

结语

通过以上步骤,你可以轻松地在Origin中创建并定制雷达图。Origin的雷达图功能非常灵活,可以满足多种数据分析和展示的需求。
