科研绘图-Origin图像数字化工具

发布时间:2024-06-06 22:10:34人气:229

准备好需要提取的图像,(可以直接截图的)


在科研绘图的过程中,对比过往研究数据与当前研究数据是一项重要的工作。这不仅可以帮助我们了解研究的进展,还可以发现潜在的问题和新的研究方向。然而,获取早期论文中的数据并非总是那么容易,尤其是当论文中没有直接列出具体的数值时。幸运的是,科技的进步为我们提供了一些工具来解决这一问题。

Origin是一款广泛使用的科学绘图和数据分析软件。它提供了一个非常实用的功能,即从图像中提取数据的工具。这个工具可以极大地简化我们从图像中获取数据的过程。在Origin中,用户可以通过简单的操作,将图像中的曲线或图形转化为可编辑的数据点。这样,即使原始论文没有提供具体的数值,我们也能够通过图像来估算或获取所需的数据。

使用Origin从图像中提取数据的基本步骤如下:

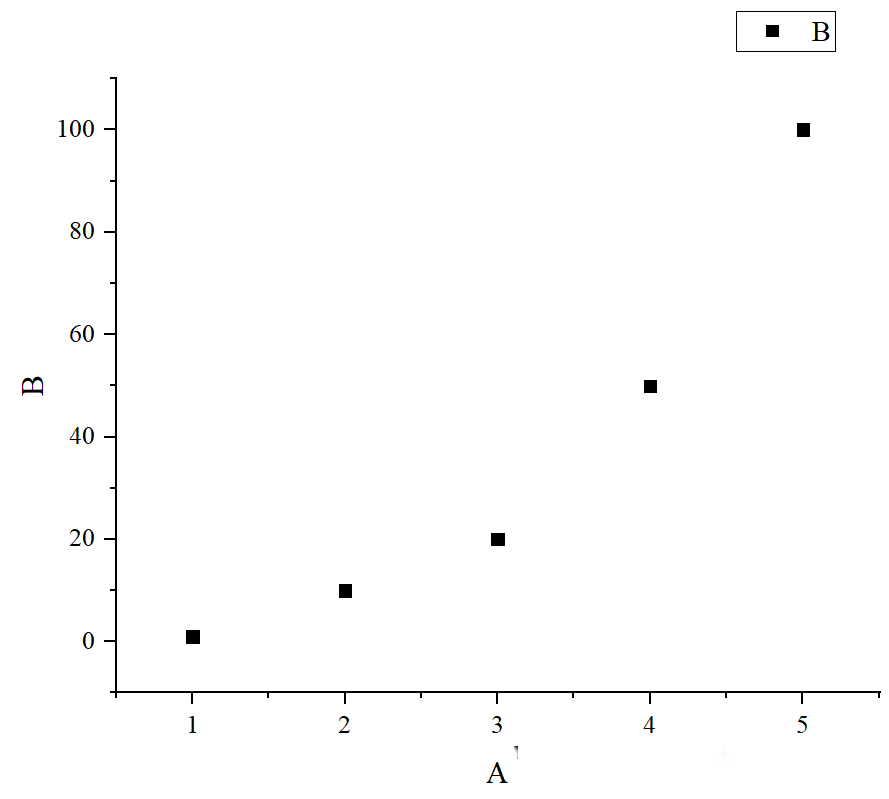

准备需要提取的图像

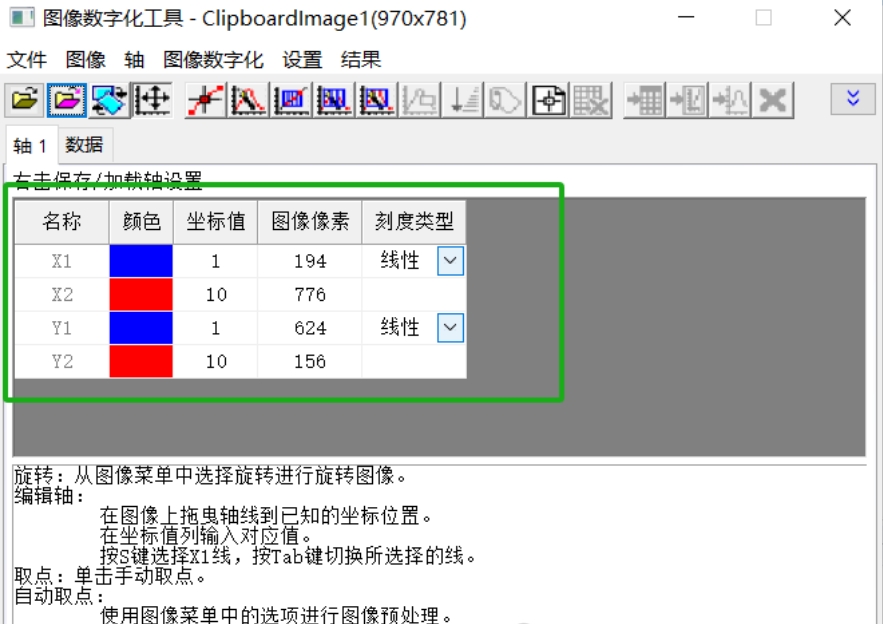

2. 找到:工具-图像数字化工具

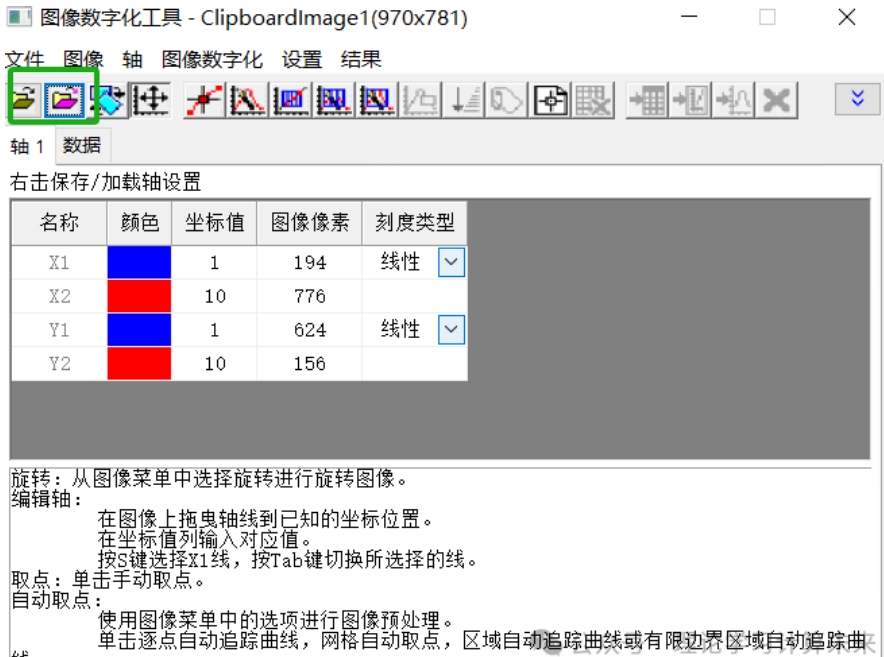

3. 文件导入


可以使用文件或者直接从粘贴板获取

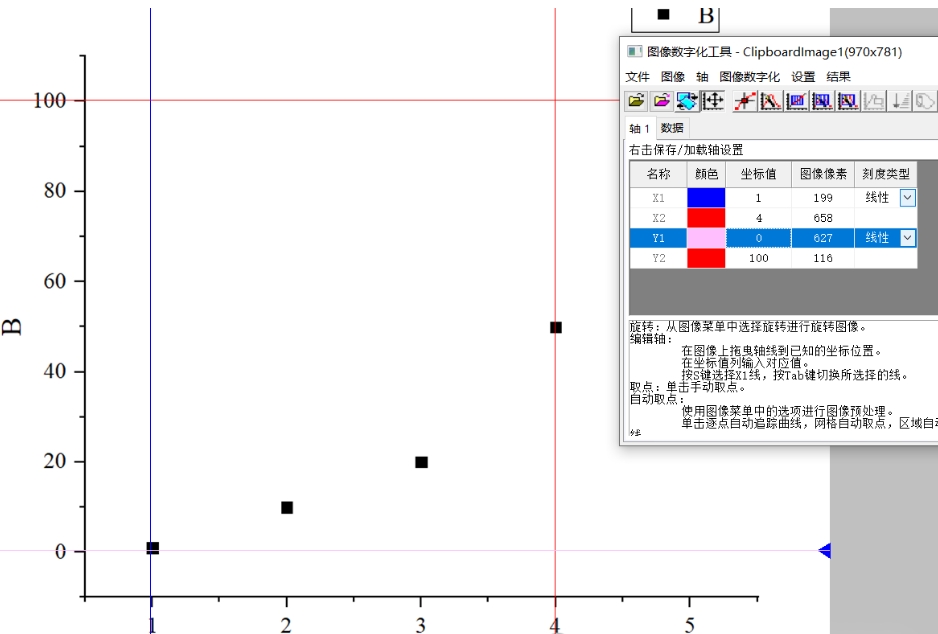

4. 定位四个坐标轴(任意两个数据清晰的即可)

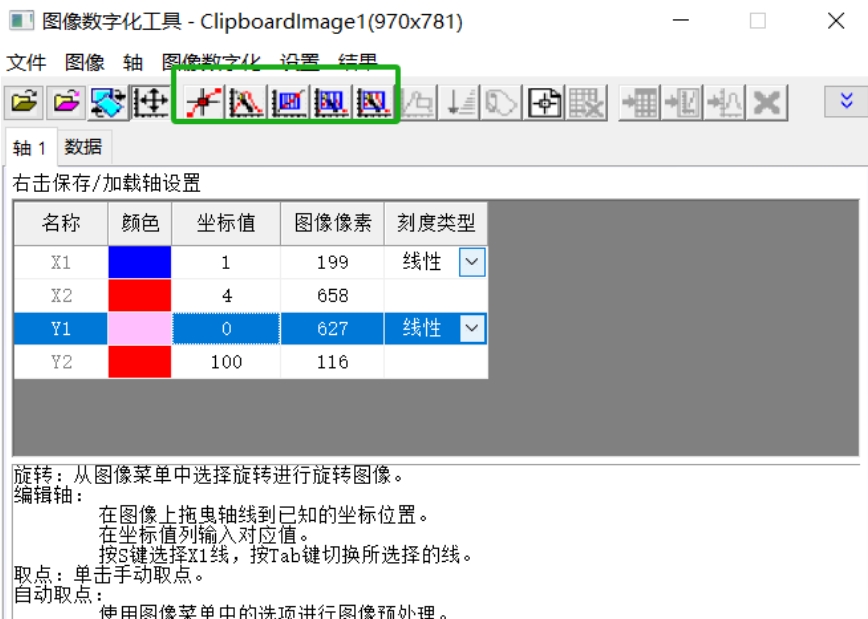

5. 选点工具选择


有自动选点和手动选点,可以按照情况,结合使用。

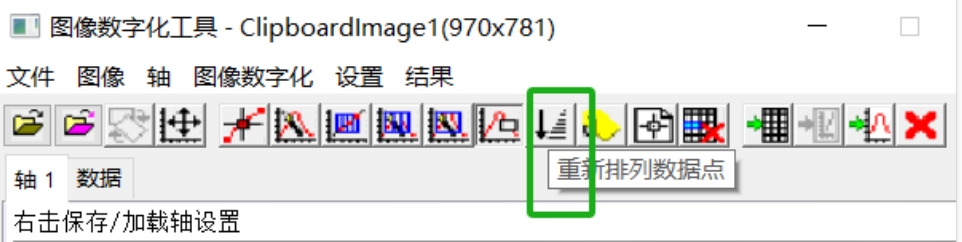

6. 删掉多余点,选择完后,一定记得数据重新排列一下

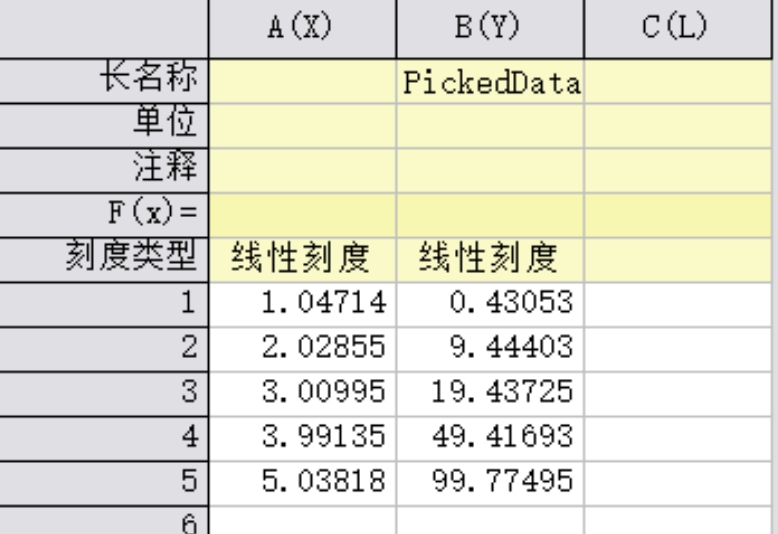

7. 导出数据

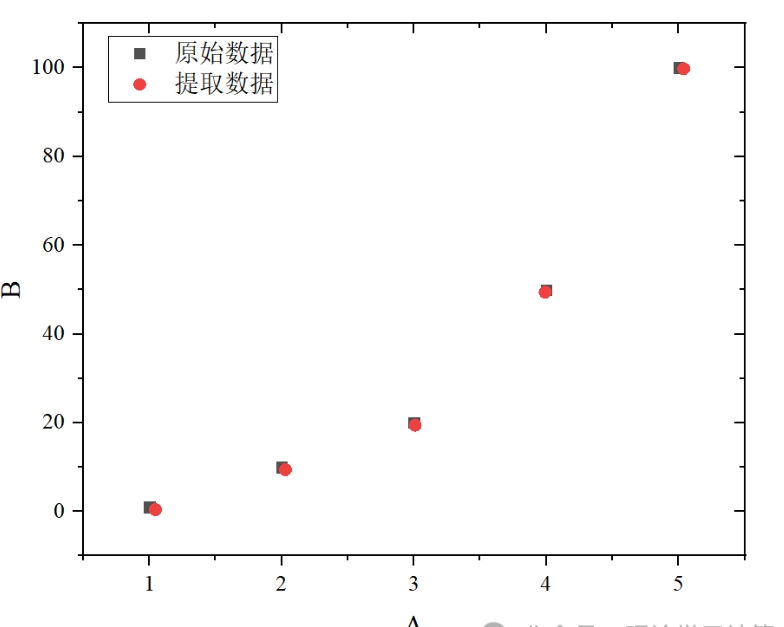

8. 两种数据对比一下


如果选点精确一点,数据还是比较可靠的


通过这种方式,Origin不仅提高了科研工作的效率,也使得数据的获取变得更加准确和方便。这对于科研人员来说是一个巨大的福音,尤其是对于那些需要处理大量图像数据的研究人员。此外,从图像中提取数据的功能也有助于提高科研的透明度和可重复性。在过去,由于数据的不公开,科研人员往往难以验证他人的研究成果。现在,通过使用Origin等工具,研究人员可以更容易地获取和验证数据,从而推动科学知识的累积和发展。

总之,Origin中的从图像提取数据工具为我们提供了一种有效的手段,以应对科研绘图中可能遇到的挑战。它不仅简化了数据获取的过程,还提高了研究的准确性和透明度。随着科技的不断进步,我们可以期待未来会有更多类似的工具出现,进一步促进科学研究的发展。
