有个客户他使用的Cadence文件非常大,一个库文件有几百MB大小。以前也有看到过类似的问题,比如鼠标移动时有拖尾巴、界面出现重影,或者在3D显示界面卡住好久等现象。
这些现象在16.X版本的时候很少或者没有出现过,大多是到了17.X版本,尤其17.4版本的时候为最多,到了17.4版本的时候,3D显示的效果最好,同时也对显卡的要求更高些,所以,卡顿的时候,大多EDA工程师认为是电脑的显卡不好所致。
首先最好解决的就是大十字光标拖影的问题,如下图所示,随之光标的移动,屏幕上会出现了无数多个大十字光标移动的轨迹拖影,而且长时间不消失

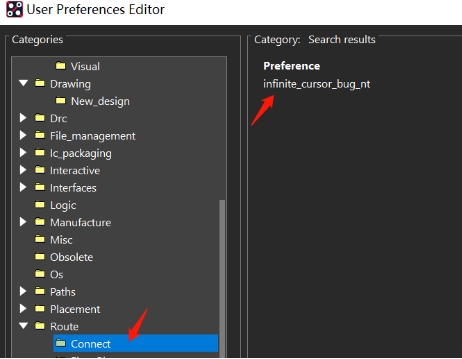

的,这个遮住了很多绘图区域,这个问题可以打开PCB文件,在用户变量环境里设置勾选infinite_cursor_bug_nt功能就可以了,如下图所示。
当然,也可以将大十字光标改为小十字光标,也可以解决这个拖尾巴重影的问题,如下图所示。这个和显卡的关系是不大的,我的电脑还是集成显卡的,运行Cadence17.4也很流畅啊!

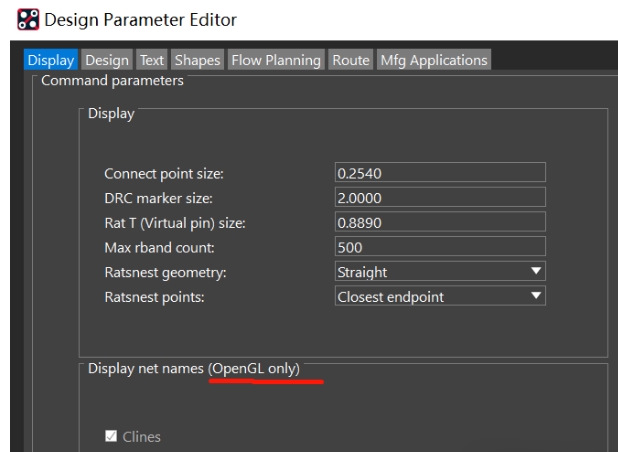

另外17.4版本也学习了AD和PADS的特点,增加了OpenGL功能,可以选择在走线、焊盘和铜箔上显示Net名字,如下图所示,Clines、Shapes和Pins前的选则框都是灰白的,说明此时OpenGL功能没有打开。
这是OpenGL功能未打开时铜箔、走线和焊盘的显示效果,如下图所示;
接着在用户变量设置内Display>Opengl,去掉disable_opengl,打开OpenGL功能,如下图所示;
关闭PCB文件后,重新打开PCB文件,明显感觉打开文件的时间变长了很多,以前空心的铜箔变成实心显示了,和焊盘、走线上都有Net的名字出现,如下图所示;
打开了OpenGL功能后,感觉电脑明显变慢了很多,所以如果感到电脑卡顿,或PCB文件特别大,可以尝试下把OpenGL功能关闭。至于Net名字,就习惯于在走线时看下Option内的显示,或者屏幕最下方的显示都可以显示NetName的。
